RS-Flipflop Schaltung
von Koppler (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo miteinander

Ich habe ein Problem bei meiner Schaltung...

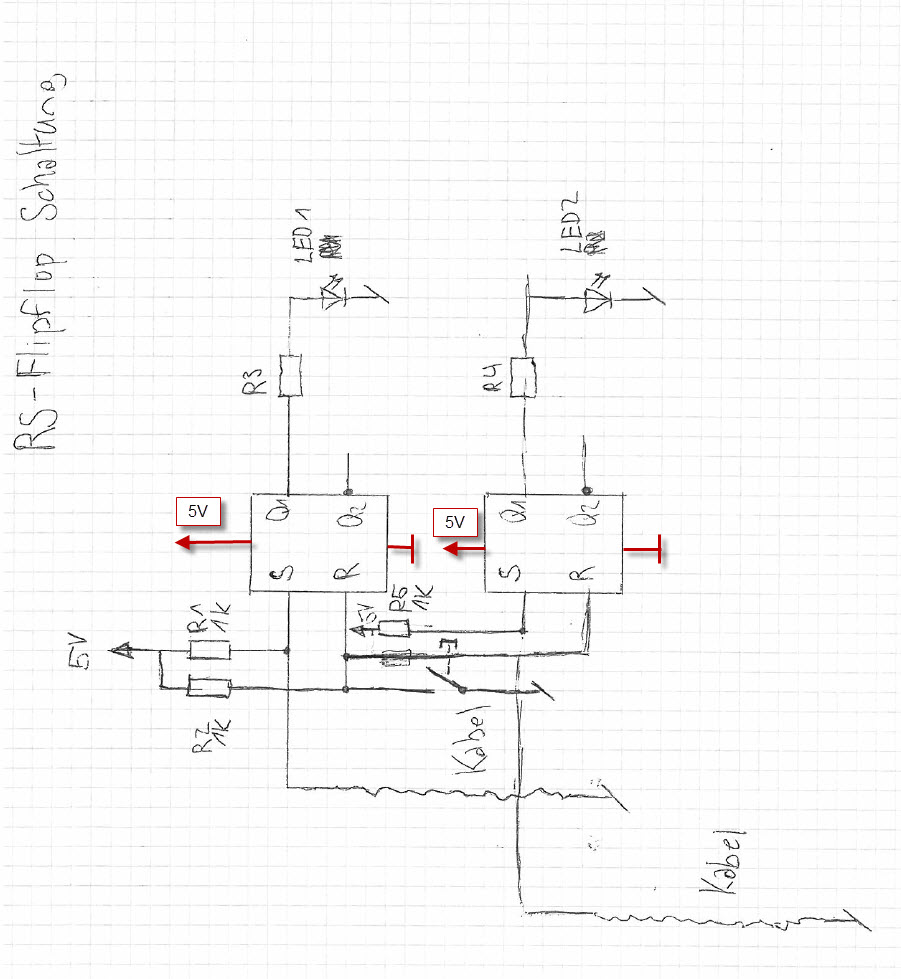

Die LED welche Ihr seht oben im Bild sollte leuchten wenn das Kabel
einen Unterbruch aufweist. Jedoch leuchtet die LED wenn ich das Kabel
welches keinen Unterbruch hat mit GND verbunden ist. Nun hab ich gedacht
vielleicht kann Ich einfach ein NICHT-Gatter nach dem Ausgang S anhängen
um das gewünschte Ergebnis zu erhalten, jedoch ging es auch nicht so...

Hat jemand eine Idee?

Danke schon Jetzt
