ATMega 168 Pin Change Interrupt nur bei steigender Flanke

[Ralf B. (spacerx)]

Hallo,

Ich hab einen ATMega-20PU beim Wickel und möchte Pin Change Interrupt
verwenden.

Initialisiert.

#define SUART_RXD_PORT  PORTD
#define SUART_RXD_PIN  PIND
#define SUART_RXD_DDR  DDRD
#define X_RXD    PD3

#include "sbit.h"
#define X_RXD_PIN  SBIT( PIND, 3 )

void suart_init()
{
   SUART_RXD_DDR  &= ~(1 << X_RXD);
   SUART_RXD_PORT |=  (1 << X_RXD);

   PCICR  |= (1 << PCIE2);                                      // PCIE2: Pin change interrupt enable 2 = Pin PCINT23..16
   PCMSK2 |= (1 << PCINT19) | (1 << PCINT21) | (1 << PCINT23);  // PCMSK2: Pin change mask register 2 = PCINT19 + PCINT21 + PCINT23 = PD3 + PD5 + PD7
}

ISR

ISR(PCINT2_vect)
{
   uart_putc( X_RXD_PIN );   // Debug Ausgabe
}

Der PCINT2 Interrupt wird aber nur bei steigender Flanke ausgelöst was
es mir nicht ermöglicht ein Startbit(LOW) zu erkennen.

Probiert hab ich das indem ich den Betreffenden Pin an GND gelegt habe
und nur beim trennen von GND der Interrupt ausgelöst wurde.


jemand eine Idee? Ich komm nicht weiter!

[Thomas E. (thomase)]

Ralf B. schrieb:
> Der PCINT2 Interrupt wird aber nur bei steigender Flanke ausgelöst was
> es mir nicht ermöglicht ein Startbit(LOW) zu erkennen.

Das kann gar nicht sein. Zeig mal dein ganzes Programm und deine
Hardware.

mfg.

[Ralf B. (spacerx)]

Hier der Code + Schaltplan um den ATMega168.

Soll ein Soft-Uart werden

[Wolfgang (Gast)]

Ralf B. schrieb:
> Der PCINT2 Interrupt wird aber nur bei steigender Flanke ausgelöst was
> es mir nicht ermöglicht ein Startbit(LOW) zu erkennen.

Was hast du den im EICRA Register

Thomas Eckmann schrieb:
> Das kann gar nicht sein.

Na, vielleicht steht's im Datenblatt. Für Int0 und Int1 wird die Flanke
im External Interrupt Control Register A (EICRA) festgelegt, aber für
Int2?

[Thomas E. (thomase)]

Wolfgang schrieb:
> Ralf B. schrieb:
>> Der PCINT2 Interrupt wird aber nur bei steigender Flanke ausgelöst was
>> es mir nicht ermöglicht ein Startbit(LOW) zu erkennen.
>
> Was hast du den im EICRA Register
>
> Thomas Eckmann schrieb:
>> Das kann gar nicht sein.
>
> Na, vielleicht steht's im Datenblatt. Für Int0 und Int1 wird die Flanke
> im External Interrupt Control Register A (EICRA) festgelegt, aber für
> Int2?

Na wie schön. Aber hier geht es um Pinchange-Interrupts.

mfg.

[Thomas E. (thomase)]

Ralf B. schrieb:
> Hier der Code + Schaltplan um den ATMega168.
>
> Soll ein Soft-Uart werden

Gibt es das auch in lesbar?
Was ist so schwer daran, die beiden Dateien als Anhang zu posten?

mfg.

[Ralf B. (spacerx)]

Thomas Eckmann schrieb:
> Gibt es das auch in lesbar?
> Was ist so schwer daran, die beiden Dateien als Anhang zu posten?

Was ist an einer Rar-Datei nicht lesbar?

Dann noch mal einzeln. Büdde

[Stefan E. (sternst)]

Ralf B. schrieb:
> Der PCINT2 Interrupt wird aber nur bei steigender Flanke ausgelöst

Das wird wohl lediglich deine Falschinterpretation des beobachteten
Fehlverhaltens sein.

Ich sehe nämlich nicht, dass du das Flag des Pin-Change-Interrupts vor
dem wieder einschalten löscht, was bedeutet, dass er sofort danach
auslöst, ganz ohne irgendeine Flanke zu diesem Zeitpunkt.

[Wolfgang (Gast)]

Ralf B. schrieb:
> 1 MB, 7 Downloads
PNG, wie beim Upload empfohlen, geht nicht?

> Was ist an einer Rar-Datei nicht lesbar?

Das fängt damit an, dass Firefox erstmal ganz pikiert fragt, wie es mit
der Datei verfahren soll.

[Ralf B. (spacerx)]

Ich hab jetzt mal ein

PCIFR |=  (1 << PCIF2);              // PCIF2: Pin change interrupt flag 2 cleared ( writing a logical one )

vor jedem dem aktivieren und in der ISR des Pin Change Interrups
eingefügt. Keine andere Reaktion. Immer noch das gleiche verhalten.

ATMega168 defekt?

[Kelvin S. (Firma: Keine) (dtx)]

Wolfgang schrieb:
> Das fängt damit an, dass Firefox erstmal ganz pikiert fragt, wie es mit
> der Datei verfahren soll.

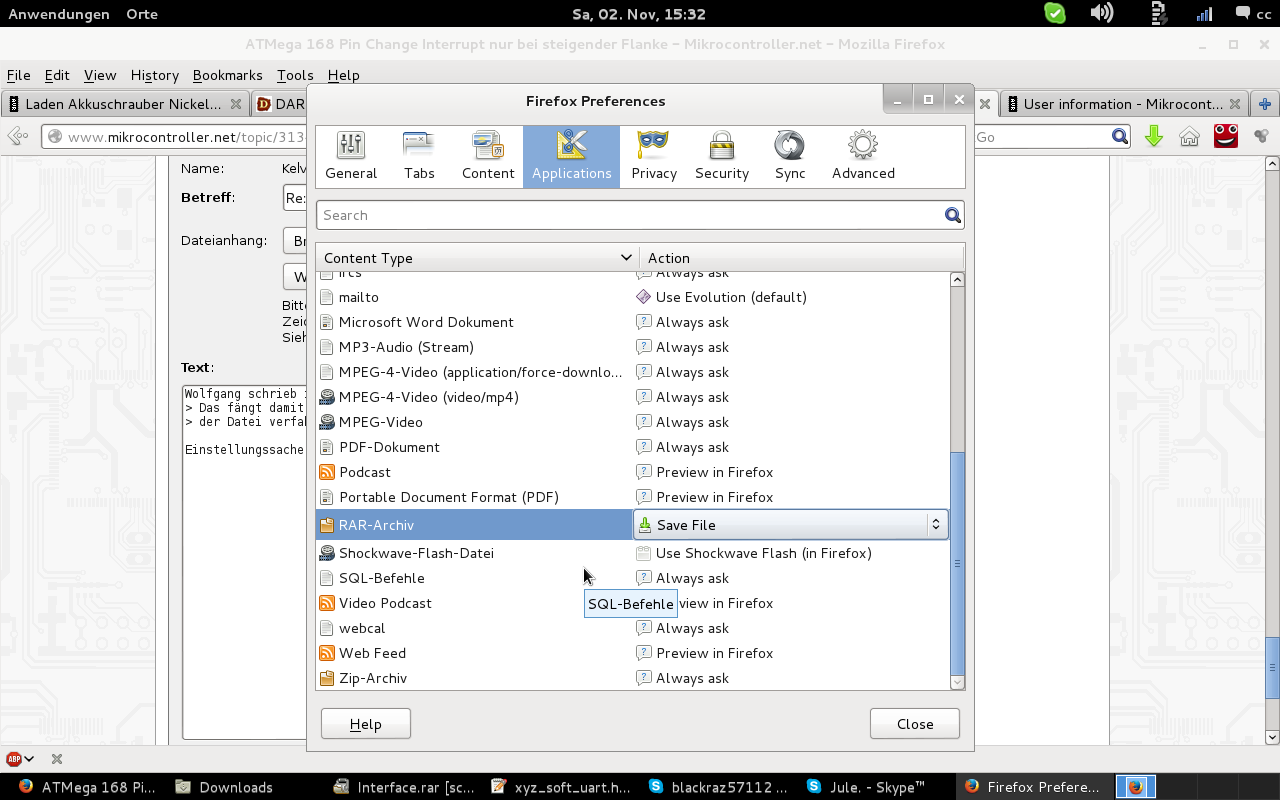

Einstellungssache. Edit->Preferences->Applications

[Stampede (Gast)]

Rein aus Interesse: Was soll diese Schaltung denn eigentlich machen?

[Thomas E. (thomase)]

Ralf B. schrieb:
> Ich hab jetzt mal ein
>
>
>

> PCIFR |=  (1 << PCIF2);              // PCIF2: Pin change interrupt flag
> 2 cleared ( writing a logical one )
>

Mit einer Read-Modify-Write-Operation löscht du alle Flags, auch die,
die nicht gelöscht werden sollen. Ist in diesem Fall zwar nicht relevant
aber grundsätzlich werden die Flags mit

PCIFR = (1 >> Blabla);

gelöscht.

> vor jedem dem aktivieren und in der ISR des Pin Change Interrups
> eingefügt. Keine andere Reaktion. Immer noch das gleiche verhalten.

Du gehst recht intensiv mit dem Löschen und Setzen von Interrupt Enables
zur Sache, inkl. cli und sei. Sowie dem Löschen der zugehörigen Flags.
Wahrscheinlich kommt das was durcheinander.

> ATMega168 defekt?

Die eher unwahrscheinliche Option. Teste das mit einem kleinen
Progrämmchen, das nichts anderes macht als PCINT, einfach aus.

mfg.

[Ralf B. (spacerx)]

Stampede schrieb:
> Rein aus Interesse: Was soll diese Schaltung denn eigentlich machen?

Sie liest 3 Digitalmessschieber aus und sendet die Messwert zu 3
7-Segment Anzeigen sowie an Peer USB an den PC zur Weiterverarbeitung.

-Lesen der Werte von den Messschieber funktioniert.
-Senden der Werte an die 7-Segmentanzeigen funktioniert.
-Senden an PC über USB funktioniert.
-Empfangen vom PC + Befehlsübernahme funktioniert.
-Lesen der Befehle von den Anzeigeeinheiten funktioniert jetzt nach paar
Anregungen auch .... puh.

Ich hab in der Main-Schleife paar Delays zwischen dem Auslesen der
Messschieber und damit dem Senden der Daten über Soft-Uart eingefügt.

Scheinbar hatte der Kontroller nicht genug Zeit auf die erste fallende
Flanke zu reagieren.

Thomas Eckmann schrieb:
> Du gehst recht intensiv mit dem Löschen und Setzen von Interrupt Enables
> zur Sache, inkl. cli und sei. Sowie dem Löschen der zugehörigen Flags.
> Wahrscheinlich kommt das was durcheinander.

Das stimmt wohl! Es sollte erst mal funktionieren bevor ich daran
rumoptimiere.

Danke an alle für die Denkanstöße! Die letzten 3 Tage nicht darauf
gekommen dem Kontroller mal Zeit einzuräumen.
