Löten lernen: Schaltpläne mit LEDs und günstigen Teilen gesucht

[Angela T. (mkootolre)]

Hi,

ich möchte gerne löten lernen, daher bin ich auf der Suche nach
Schaltplänen die nicht zu aufwendig sind um diese dann auf Laborkarten
(z. B. Lochraster) auflöten zu können.

Dabei denke ich an LEDs, Widerstände, Schalter, Transitoren, ..., die
man ggf. mit 9 V Blockbatterie betreiben kann. Keine teuren aufwendigen
Teile wie z. B. Displays oder Mikrocontroller etc.

Es geht mir dabei hauptsächlich darum löten zu lernen (daher können die
Schaltungen gerne auch "umfangreich" an Lötstellen sein).

Wo finde ich so etwas? Habe bereis gegooglet jedoch finde ich dann eher
Komplettsets von C..rad welche laut Bewertung teilweise nur mäßig
ankommen. Oder ich finde Schaltungen die sehr klein sind und z. B. nur
ein Widerstand, LED und Schalter besitzen. Es geht mir ja aber darum,
meine Fertigkeit im Löten zu verbessern.

Danke für eure Hilfe :)

[sebulli (Gast)]

Hallo Daniel,

sowas hab ich neulich zusammen mit einem Praktikanten gemacht:

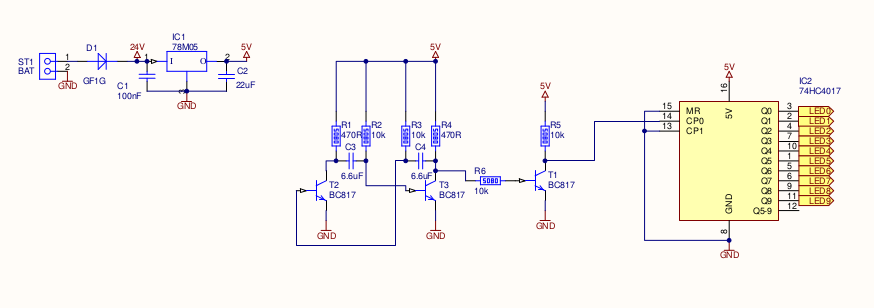

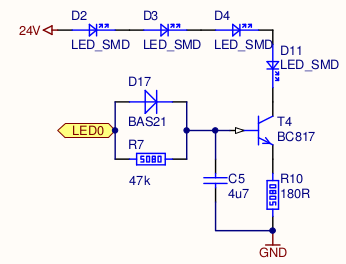

http://www.youtube.com/watch?v=g6B92XOZozQ

Den Teil mit der LED muss man halt 10x aufbauen.

gerd

[Drahtbrücke (Gast)]

Kann da eine bewährte Methode aus meiner Ausbildung empfehlen.
Man besorgt sich 1mm starken, verzinnten Draht und eine
Lochrasterlatine. Mit einer Zange und einem Seitenschneider (Kombizangen
gehen auch) fertigt man sich unterschiedlich lange Drahtbrücken, die man
auf die Platine steckt und dann von unten verlötet.
Ist nachher nicht spektakulär, aber man kann sehr viele Lötstellen
machen, ohne gleich eine Platine mit "Funktionen" zu versauen.

P.S. Man kann sich auch für nen Euro eine Biegehilfe aus Kunststoff
besorgen, damit hat man direkt den richtigen Abstand für die
Platinenlöcher!

[alesi (Gast)]

Daniel Manns schrieb:
> ich möchte gerne löten lernen, daher bin ich auf der Suche nach
> Schaltplänen die nicht zu aufwendig sind um diese dann auf Laborkarten
> (z. B. Lochraster) auflöten zu können.

Auf den Seiten von Ing.-Büro Bernhard Redemann gibt es die Anleitung:

 Löten von Lochrasterplatinen

 https://ssl-id.de/b-redemann.de/sp-loeten1.shtml

 Auf der letzten Seite unten ist ein Link auf den Artikel als pdf

 https://ssl-id.de/b-redemann.de/download/loeten.pdf


Daniel Manns schrieb:
> Keine teuren aufwendigen
> Teile wie z. B. Displays oder Mikrocontroller etc.

Als Beispiel dient eine Lochrasterplatine mit einem Mikrocontroller
vom Typ ATTiny12.

Vielleicht helfen die Seiten trotzdem...

[Max H. (hartl192)]

Du könntest dich auf dieser Seite umsehen:
http://www.knollep.de/index.htm

Z.B. ein Wechselblinker:
http://www.knollep.de/Hobbyelektronik/projekte/1/index.htm

[Fred (Gast)]

Wenn du mit Löten dann etwas Erfahrung hast, kannst du mit sowas

http://www.pollin.de/shop/dt/NzY3OTgxOTk-/Bausaetze_Module/Bausaetze/Bausatz_LED_Cube.html

weitermachen.

Da gibts auch noch andere Bausätze die zum Einstieg ganz gut gehen.
Alternativ, kannst du dir auch die Pläne dort laden und das auf
Lochraster aufbauen.

[Angela T. (mkootolre)]

Vielen Dank für eure Zahlreichen Antworten.

Ich hab mir jetzt Bausätze von Pollin bestellt aber auch Bauteile um
einzelne Pläne die ich dank euch gefunden habe nachzubauen.

Danke!

[Max H. (hartl192)]

Dann wünsche ich viel Erfolg beim Löten.

[Thomas K. (tomk)]

Hi Daniel,

> ich möchte gerne löten lernen, daher bin ich auf der Suche nach
> Schaltplänen die nicht zu aufwendig sind um diese dann auf Laborkarten

Uuh, 2 in eins? Löten lernen und Schaltung aufbauen? Ich kenne Deine
Vorkenntnisse nicht, aber u.U. hast Du Dir selbst gerade die Elektronik
verleidet!

Löten lernen: zuerst einmal Werkzeugkunde - Lötkolben, Lötzinn,
Flussmittel, das muss schon mal zusammenpassen. Dann Seitenschneider,
Abisolierwerkzeug (Messer geht auch, ist aber anspruchsvoller!),
Pinzette(n). Löt-Unterlage nicht vergessen, falls Du nicht parallel
Brand-Ornamentik auf Deinem Schreibtisch üben willst.

Dann, wie "dressiere" ich einen (Kupfer-)Draht, Stichwort strecken.

Ich habe Löten gelernt, indem ich Drahtgitter gelötet habe. Im Raster
5mm - Kästchenpapier ist eine gute Vorlage. Wir hatten damals noch die
guten Lötkolben mit Meisselspitze, das ist heutzutage schon etwas
leichter. Jede Lötstelle sollte wie die andere aussehen. :-) Und nicht
zuviel oder zu wenig Zinn und auch keine kalten Lötstellen. Gerade der
Anfang eines Drahtgitters lehrt auch etwas über Löt-Strategie ... und
Geduld! Das auf den ersten Versuch mit dem nachfolgenden Segen des
Lehrmeisters geschafft zu haben, war ein echtes Erfolgserlebnis. Er hat
aber auch ein paar mehr Ansätze erlaubt! :-)

Wenn Du da durch bist, ist auch Fliegenbeine anlöten kein unmögliches
Unterfangen ... :-)

Na ja, und Schaltung in Betrieb nehmen - da brauchst Du zusätzlich auch
noch das Verständnis, was die Schaltung tut und wie!

Weiß nicht, wie die heutigen Mechatroniker das Löten lernen. (bzw. ob?)
Es war für mich auf alle Fälle eine Schule, von der ich auch heute noch
zehre.

Schönen Tag noch, Thomas

[Klaus I. (klauspi)]

Servus Daniel,

ich bin heute darüber gestolpert das es in den Webshop von eHaJo.de auch
eine Kategorie "Lötübungen" gibt. Vielleicht wirfst Du mal einen Blick
auf die Angebote, ich fand die zwei Widerstandsmännchen die den
Widerstandshund Gassi führen ziemlich lustig.
