AVR ADC Wertespanne inkorrekt

[A. B. (developer_x)]

Sehr geehrtes Forum,
ich habe mich gestern schonmal gemeldet.

Ich habe meinen MC (ATMEGA 88 PA) mit RS232 Verbindung und Anschluss
an ADC0. Mein MC soll mir auf einen Befehl hin immer den neuesten
abgelesenen AD-Wert, der an Kanal 0 anliegt, senden.

// 19.12.2013 - 17:19 Uhr, Tests zur Kommunikation per RS232 in C

#include <avr/io.h>
#include <util/delay.h>

#define BAUD  4800UL
#define F_CPU 1000000UL
#define UBRR_VAL ((F_CPU+BAUD*8)/(BAUD*16)-1)

//  Initialisierung des UART
void uart_init(void)
{
  // Baudrate einstellen
  UBRR0H = UBRR_VAL >> 8;
  UBRR0L = UBRR_VAL & 0xFF;

  // Verwendungsart einstellen
  UCSR0B  = (1<<TXEN0);  // UART TX einschalten
  UCSR0C  = (1<<UCSZ01)|(1<<UCSZ00);  // Asynchron 8N1
  UCSR0B |= (1<<RXEN0);  // UART RX einschalten
}
//  Initialisierung des ADWC
void adc_init(void)
{
  // die Versorgungsspannung AVcc als Refernz wählen:
  ADMUX = (0<<REFS1) | (0<<REFS0);
  // oder interne Referenzspannung als Referenz für den ADC wählen:
  // ADMUX = (1<<REFS1) | (1<<REFS0);

  // Bit ADFR ("free running") in ADCSRA steht beim Einschalten
  // schon auf 0, also single conversion
  ADCSRA = (1<<ADPS1) | (1<<ADPS0);     // Frequenzvorteiler
  ADCSRA |= (1<<ADEN);                  // ADC aktivieren

   // Kanal waehlen, ohne andere Bits zu beeinflußen --> Channel 0
  ADMUX = (0<<MUX3) | (0<<MUX2) | (0<<MUX1) | (0<<MUX0);

  /* nach Aktivieren des ADC wird ein "Dummy-Readout" empfohlen, man liest
     also einen Wert und verwirft diesen, um den ADC "warmlaufen zu lassen" */

  ADCSRA |= (1<<ADSC);                  // eine ADC-Wandlung
  while (ADCSRA & (1<<ADSC) )           // auf Abschluss der Konvertierung warten
  {
  }
  /* ADCW muss einmal gelesen werden, sonst wird Ergebnis der nächsten
     Wandlung nicht übernommen. */
  (void) ADCW;
}

/* USART - Senden eines einzelnen Zeichens */
int uart_putc(unsigned char c)
{
    while (!(UCSR0A & (1<<UDRE0)))  /* warten bis Senden moeglich */
    {
    }

    UDR0 = c;                      /* sende Zeichen */
    return 0;
}
void uart_puts( const char* str )
{
  while( *str )
    uart_putc( *str++ );
}
void uart_puti( uint16_t value )
{
  char buffer[8];
  utoa( value, buffer, 10 );
  uart_puts( buffer );
}

/* Zeichen empfangen */
uint8_t uart_getc(void)
{
    while (!(UCSR0A & (1<<RXC0)))   // warten bis Zeichen verfuegbar
        ;
    return UDR0;                   // Zeichen aus UDR an Aufrufer zurueckgeben
}

/* ADC Einzelmessung */
uint16_t adc_read( uint8_t channel )
{
  ADCSRA |= (1<<ADSC);            // eine Wandlung "single conversion"

  while (ADCSRA & (1<<ADSC) )     // auf Abschluss der Konvertierung warten
  {
  }

  return ADCW;                    // ADC auslesen und zurückgeben
}

void welcome(void)
{
  uart_puts("Test Device Ready");
}

int main (void)
{
  uart_init();
  adc_init();

  welcome();

  while(1)
  {
    uart_getc();

    uint16_t adw = adc_read(0);

    uart_putc('>');
      uart_puti(adw);
  }
  return 0;
}

Es stellt sich heraus dass die Werte bei 0V im Bereich von 350 liegen,
und bei 5v im Bereich von 400. Es gibt natürlich kleine Schwankungen,
das ist ja normal, aber ich kann nicht wirklich messen, wie viel
Spannung am ADC anliegt, da diese Werte einfach falsch sind.

Liegt es am Code oder doch am Anschluss?

Ich habe VCC mit AVCC verbunden, und die beiden GND Pins. Pin AREF habe
ich an 5V angeschlossen, und Channel 0 über ein Potentiometer. Ich habe
auch schon mit einem Multimeter nachgemessen, ob das POTI kaputt ist,
ist es allerdings nicht.

Woran können diese komischen Werte liegen?

Test Device Ready>349>366>354>354>351>352>388>401>415>416>416>416>415>407>405>404
>410>407>408>392>393>407>401>402>405>406>350>353>355>354>356>350>360>
358>346>345>348>350>347>355>354>363>350

[STK500-Besitzer (Gast)]

K. R. schrieb:
> Ich habe VCC mit AVCC verbunden, und die beiden GND Pins. Pin AREF habe
> ich an 5V angeschlossen

schon mal falsch. ARef braucht nur einen Kondensator gegen GND.

[A. B. (developer_x)]

So ich habe jetzt einen Kondesator gegen GND angeschlossne, und nun hat
mein ADC nur noch den Wert 1023.

[Thomas E. (thomase)]

> ADMUX = (0<<MUX3) | (0<<MUX2) | (0<<MUX1) | (0<<MUX0);

damit schaltest du deine oben eingestellte Referenzspannung wieder ab.
Mal davon abgesehen, daß das Nullschieben sowieso Blödsinn ist, schiesst
du dir hiermit gerade ins Knie.

|= !!!

> Pin AREF habe ich an 5V angeschlossen,

AREF gehört nicht an Vcc, sondern über 100nF an GND. Nur wenn man
wirklich eine externe Referenz hat, kommt die da ran.

mfg.

[A. B. (developer_x)]

So. Nun sieht mein Code so aus :

// 19.12.2013 - 17:19 Uhr, Tests zur Kommunikation per RS232 in C

#include <avr/io.h>
#include <util/delay.h>

#define BAUD  4800UL
#define F_CPU 1000000UL
#define UBRR_VAL ((F_CPU+BAUD*8)/(BAUD*16)-1)

//  Initialisierung des UART
void uart_init(void)
{
  // Baudrate einstellen
  UBRR0H = UBRR_VAL >> 8;
  UBRR0L = UBRR_VAL & 0xFF;

  // Verwendungsart einstellen
  UCSR0B  = (1<<TXEN0);  // UART TX einschalten
  UCSR0C  = (1<<UCSZ01)|(1<<UCSZ00);  // Asynchron 8N1
  UCSR0B |= (1<<RXEN0);  // UART RX einschalten
}
//  Initialisierung des ADWC
void adc_init(void)
{
  // die Versorgungsspannung AVcc als Refernz wählen:
  ADMUX = (0<<REFS1) | (1<<REFS0);
  // oder interne Referenzspannung als Referenz für den ADC wählen:
  // ADMUX = (1<<REFS1) | (1<<REFS0);

  // Bit ADFR ("free running") in ADCSRA steht beim Einschalten
  // schon auf 0, also single conversion
  ADCSRA = (1<<ADPS1) | (1<<ADPS0);     // Frequenzvorteiler
  ADCSRA |= (1<<ADEN);                  // ADC aktivieren

   // Kanal waehlen, ohne andere Bits zu beeinflußen --> Channel 0
  ADMUX |= (0<<MUX3);
  ADMUX |= (0<<MUX2);
  ADMUX |= (0<<MUX1);
  ADMUX |= (0<<MUX0);

  /* nach Aktivieren des ADC wird ein "Dummy-Readout" empfohlen, man liest
     also einen Wert und verwirft diesen, um den ADC "warmlaufen zu lassen" */

  ADCSRA |= (1<<ADSC);                  // eine ADC-Wandlung
  while (ADCSRA & (1<<ADSC) )           // auf Abschluss der Konvertierung warten
  {
  }
  /* ADCW muss einmal gelesen werden, sonst wird Ergebnis der nächsten
     Wandlung nicht übernommen. */
  (void) ADCW;
}

/* USART - Senden eines einzelnen Zeichens */
int uart_putc(unsigned char c)
{
    while (!(UCSR0A & (1<<UDRE0)))  /* warten bis Senden moeglich */
    {
    }

    UDR0 = c;                      /* sende Zeichen */
    return 0;
}
void uart_puts( const char* str )
{
  while( *str )
    uart_putc( *str++ );
}
void uart_puti( uint16_t value )
{
  char buffer[8];
  utoa( value, buffer, 10 );
  uart_puts( buffer );
}

/* Zeichen empfangen */
uint8_t uart_getc(void)
{
    while (!(UCSR0A & (1<<RXC0)))   // warten bis Zeichen verfuegbar
        ;
    return UDR0;                   // Zeichen aus UDR an Aufrufer zurueckgeben
}

/* ADC Einzelmessung */
uint16_t adc_read( uint8_t channel )
{
  ADCSRA |= (1<<ADSC);            // eine Wandlung "single conversion"

  while (ADCSRA & (1<<ADSC) )     // auf Abschluss der Konvertierung warten
  {
  }

  return ADCW;                    // ADC auslesen und zurückgeben
}

void welcome(void)
{
  uart_puts("Test Device Ready");
}

int main (void)
{
  uart_init();
  adc_init();

  welcome();

  while(1)
  {
    uart_getc();

    uint16_t adw = adc_read(0);

    uart_putc('>');
      uart_puti(adw);
  }
  return 0;
}

Es kommen aber wieder die blöden Werte zwischen 350 und 400.
Ich habe das extra so angeschalten:

  // die Versorgungsspannung AVcc als Refernz wählen:
  ADMUX = (0<<REFS1) | (1<<REFS0);

Da es doch im Datenblatt heißt für REFS1 = 0 und REFS0 =1 :
AVCC with external capacitor at AREF pin

[STK500-Besitzer (Gast)]

hast du schon mal den Eingang auf GND gelegt?
Welche Werte bekommst du dann?
Welchen Widerstand hat dein Poti?

[STK500-Besitzer (Gast)]

wie hast du das Poti angeschlossen? Hast du einen Schaltplan?

[A. B. (developer_x)]

Nach wievor keine Änderung. Auch bei GND nicht, auch bei VCC nicht.

Widerstand, da steht: 100K025M

[A. B. (developer_x)]

*Wie bereits erwähnt habe ich nachgemessen, ob die Spannung sich durchs
drehen verändert, und ob der Poti korrekt angeschlossen ist: JA er ist
korrekt angeschlossen.

Ich versteh nur beim Bestne willen nicht warum das nicht klappen will..

[Karl H. (kbuchegg)]

K. R. schrieb:
> Nach wievor keine Änderung. Auch bei GND nicht, auch bei VCC nicht.
>
> Widerstand, da steht: 100K025M


100k ist ein wenig viel.
10k wären gut.

UNd das beantwortet nicht die Frage, wie es angeschlossen ist

   -----+--------------> 5V
        |
       +-+
      \| | 10k
       \ |
       |+-----------------------> zum ADC Pin
       | |
       +-+
        |
   -----+-------------- GND

> Ich versteh nur beim Bestne willen nicht warum das nicht klappen will..
Weil du irgendwo einen Fehler gemacht hast.

[A. B. (developer_x)]

Karl Heinz schrieb:
> K. R. schrieb:
>> Nach wievor keine Änderung. Auch bei GND nicht, auch bei VCC nicht.
>>
>> Widerstand, da steht: 100K025M
>
> 100k ist ein wenig viel.
> 10k wären gut.
>
> UNd das beantwortet nicht die Frage, wie es angeschlossen ist
>
>    -----+--------------> 5V
>         |
>        +-+
>       \| | 10k
>        \ |
>        |+-----------------------> zum ADC Pin
>        | |
>        +-+
>         |
>    -----+-------------- GND

Genauso ist es angeschlossen.
Aber auch das will ja nicht klappen

[Karl H. (kbuchegg)]

> *Wie bereits erwähnt habe ich nachgemessen, ob die Spannung sich durchs drehen
verändert,

Wo hast du das gemessen?
Am Poti, oder warst du mit der Messspitze direkt am µC-Pin?

[A. B. (developer_x)]

nur am poti, ich schau mal ob es auch direkt am ic pin so ist...

... seltsam! Die Spannung liegt am pin nicht an,
ES WAR EIN FLEXWIRE, der einfach irgendwie nicht mehr leitet.
JUHU!
DANKE MAN!

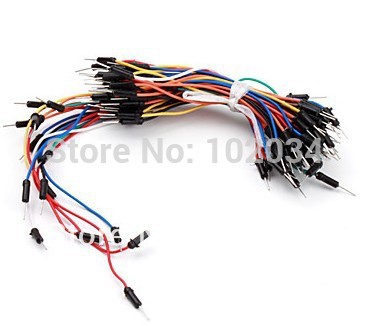

(Mit Flexwire meinte ich
http://i00.i.aliimg.com/wsphoto/v0/734017820_1/Free-Shipping-65pcs-20-1300pcs-New-Solderless-font-b-Flexible-b-font-Breadboard-Jumper-wires-font.jpg)

Dass es auch an sowas liegen kann, blöd.
Jetzt funktioniert alles :D

Das ganze wollte ich bauen, um erstma zu schauen wie mein Atmega die
werte einließt, um später z.B. Temperatur oder Lichtsensor
anzuschließen.

Danke euch, danke!

[Patrick C. (pcrom)]

Vergess nicht die porten richtig ein zu stellen. Ich benutze ATMEGA2560
und musz dafuer :
DDRF=0x00; // Analoge Kanaele als EINGANG
PORTF=0x00; // Keine Pull-ups an die Analoge Kanaele
DIDR0=0x00; // Ausschalten von digitale Eingangspuffer

So aehnliche port-registers gibt es denke ich auch bei deinen Chip.

100k poti ist ok meiner meinung, aber bin dich sicher davon das er auch
die gute Spannung gibt wenn angeschlossen.

Wenn man zB die pull-ups nicht de-activiert dann sind die noch immer da,
auch wenn man die ADC register gut eingestellt hat.

Vielleicht hilft dieses ? Ich habe 2 stunden gebraucht um diesen bug bei
mir zu entdecken

Patrick

[Karl H. (kbuchegg)]

Patrick C. schrieb:
> Vergess nicht die porten richtig ein zu stellen.

Die sind nach einem Reset schon richtig eingestellt.

Schaden tut es nicht. Notwendig ist es aber nicht, wenn der Rest des
Programms einigermassen in Ordnung ist.
So wie er C radebrechtet, soll er das lieber in Ruhe lassen. Die Gefahr,
dass er sich ins eigene Knie schiesst ist höher.

> 100k poti ist ok meiner meinung
Atmel ist da anderer Meinung

[Patrick C. (pcrom)]

> Patrick C. schrieb:
>> Vergess nicht die porten richtig ein zu stellen.
> Die sind nach einem Reset schon richtig eingestellt.
Sorry fehler - DIDR musz 1 sein, ist 0 eingestellt beim Reset

>> 100k poti ist ok meiner meinung
> Atmel ist da anderer Meinung
Ok, interessant. Wo kann ich das im datasheet zuruckfinden ?

[Karl H. (kbuchegg)]

Patrick C. schrieb:

> Ok, interessant. Wo kann ich das im datasheet zuruckfinden ?

http://www.atmel.com/images/doc2545.pdf

Seite 251, "24.6.1 Analog input circuitry"

The ADC is optimized for analog signals with an output impedance of
approximately 10kΩ or less. If such a source is used, the sampling
time will be negligible. If a source with higher impedance is used,
the sampling time will depend on how long time the source needs to
charge the S/H capacitor, with can vary widely. The user is recommended
to only use low impedance sources with slowly varying signals, since
this minimizes the required charge transfer to the S/H capacitor.

[K.L. (Gast)]

Häng einen kleinen nF-Kondensator an den Eingang und du kannst die
Angaben im Datenblatt zur Quellimpedanz getrost ignorieren.

Gruß
