Hallo Community, ich bin gerade dabei mein Fahrzeug zu reparieren. Jetzt habe ich den Stromlaufplan aus dem Werkstatthandbuch gescannt und ich würde alle Arbeiten gerne dokumentiert haben. Der Stromlaufplan liegt als TIFF vor. Folgendes soll mit dem Tiff geschehen 1. Alle Leitungen die ich schon gecheckt/repariert/überholt habe, will ich in der entsprechenden Kabelfarben markieren (da sw Scan) sodass ich weiß welche Leitungen noch unbearbeitet sind. 2. Fahr ich dann über die Leitung drüber mit der Maus, soll diese gehighlighted werden (die Farbe verändert sich eben leicht und der Name/ Querschnitt der Leitung soll aufpoppen. 3. Endet die Leitung z.B. an der Lichtmaschine, so soll das Lichtmaschinensymbol auch verlinkt werden mit dem Originalfoto der Lichtmaschine. Im Grunde ist das Highlighten eine Standardfunktion die z.B. Eagle anbietet. Hat jemand einen Ansatz wie ich dass möglichst unkompliziert lösen kann? Auch dass ich Bilder hinterlegen kann? Für Vorschläge / Tools bin ich gerne offen. Da ich ja nicht ale Letungen auf einmal überholen werde und dass eher ein langfristiger prozess ist, kann der Aufwand auch etwas höher sein. Viele Dank schonmal im vorraus
Bernd Hubert schrieb: > Im Grunde ist das Highlighten eine Standardfunktion die z.B. Eagle > anbietet. Ja, aber Eagle arbeitet auch nicht mit Pixelbildern, sondern mit Vektoren. Du müsstest den Schaltplan erst umwandeln in einen Eagle-Schaltplan, das wäre wohl noch am einfachsten. Gruss Reinhard
Hallo Reinhard, genau dass wollte ich vermeiden, dass ich auf einmal alles nachbauen muss. Ich hatte mir dass eher so vorgestellt, wie man es in Visio machen kann. Das Bild als Hintergrund nehmen und eine Leitung als Vektor drauflegen. Diese Leitung wäre zumindest in Visio dann anklickbar. Viele Grüße
Bernd Hubert schrieb: > Ich hatte mir dass eher so vorgestellt, wie man es in Visio machen kann. > Das Bild als Hintergrund nehmen und eine Leitung als Vektor drauflegen. > Diese Leitung wäre zumindest in Visio dann anklickbar. Das wird soweit wohl mit fast jedem Programm gehen -- gschem etwa kann Hintergrundbilder laden, darüber kanst Du dann Zeichnen was Du magst. (Wobei mit dem Anklicken -- vorgabemässig werden bei gschem Segmente angeklickt, wie man ganze Netze dann farblich makiert bekommt weiss ich gerade nicht.) Aber welchen Zusatznutzen hast Du da? Wenn Du Visio hast und damit soweit klarkommst... Sonst, wenn man alles nachzeichnen will, muss man sehen welches Programm möglichst viele der Symbole, die Du brauchst, hat. Oder eben die Symbole selber erzeugen, das ist dann etwas Arbeit.
Ich will den Stromlaufplan, in ein Forum stellen dass alles was davon haben. Deshalb wollt ich das in einer Art HTML unterbringen. Visio hat eben keiner. Ja dass mit den Netzten Verlincken, da bin ich auch noch nicht auf das Richtige gekommen :(
servus! mal laut gedacht: * das TIFF in einer Bildverarbeitung "reinigen": einheitliche Strichstärken, 100% schwarz, genau senkrecht&waagerecht, ... * den Hintergrund transparent machen * für jedes Signal (oder Kabel?) eine Kopie (neues Layer) machen * in jeder Kopie alles löschen, was nicht dazu gehört * schwarz durch die richtige Farbe ersetzen wenn man jetzt alle Layer übereinander legt, hat man den kompletten bunten Schaltplan. * von jedem Layer nochmal eine Kopie in der Highlight-Farbe machen * alle Layer in jeweils ein PNG speichern * eine HTML-Datei erstellen, in der per <div> alle PNGs übereinander liegen * die Fotos an der richtigen Stelle mit visibility='hidden' einbauen * mit Javascript und onmousemove das passende Highlight-PNG und/oder das zugehörige Foto einblenden. Keine Ahnung, wie langsam das wird. Einfache Linien würde man normal per CSS "highlighten", statt onmousemove wäre onmouseover besser, aber wie geht das, wenn mehrere Bilder überlappen bzw. die Bilder nicht rechteckig sind? Evt. mit image-map und area?
Hallo, dass ist ein Interessanter Ansatz. Die Sache mit den hinterlegten Bildern wäre gar nicht so tragisch. Denn wenn ich einmal ein PNG mit den gehighlighten Linien/Signalen erschaffen habe, kann ich dies in einer Art Website einbinden und die Bilder dort über ein verlinktes Rechteck einbinden mit HTML Code. Dazu müsste ich keine neuen Ebenen erstellen für die verlinkten Bilder. Allerdings habe ich deine einzelnen Schritte noch nicht ganz durchgeblickt. könntest Du mir einige Stichworte nennen, unter die dein Ansatz fällt? Vielen Dank
> Ich will den Stromlaufplan, in ein Forum stellen dass alles was > davon haben. das ist doch nicht nur "eine Art Website" sondern eine echte auf einem Server? Mein Vorschlag ist jedenfalls dafür gedacht, ganz normale www-Technik mit Browser, also HTML mit CSS für einfache Animationen und Javascript für kompliziertere. Mit nur einem PNG wird es nicht gehen, du willst doch irgendwie jedes Signal einzeln hervorheben. Na gut, man könnte auch das komplette Schaltbild in Highlight-Farben als Hintergrundbild nehmen und das mit vielen halb-transparenten PNGs abdecken. Dann hat man erstmal dunklere Farben und wenn man ein Abdeck-PNG per Javascript versteckt, erscheint das Kabel heller. Das bietet zwar etwas weniger Möglichkeiten, dürfte aber einfacher und schneller sein.
hinter diesem Link gibt's ein paar Links (wobei mir der erste Vorschlag zu kompliziert ist) http://stackoverflow.com/questions/3962779/how-do-you-javascript-style-area-elements-on-mouseover
Angehängte Dateien:
-
260 KB

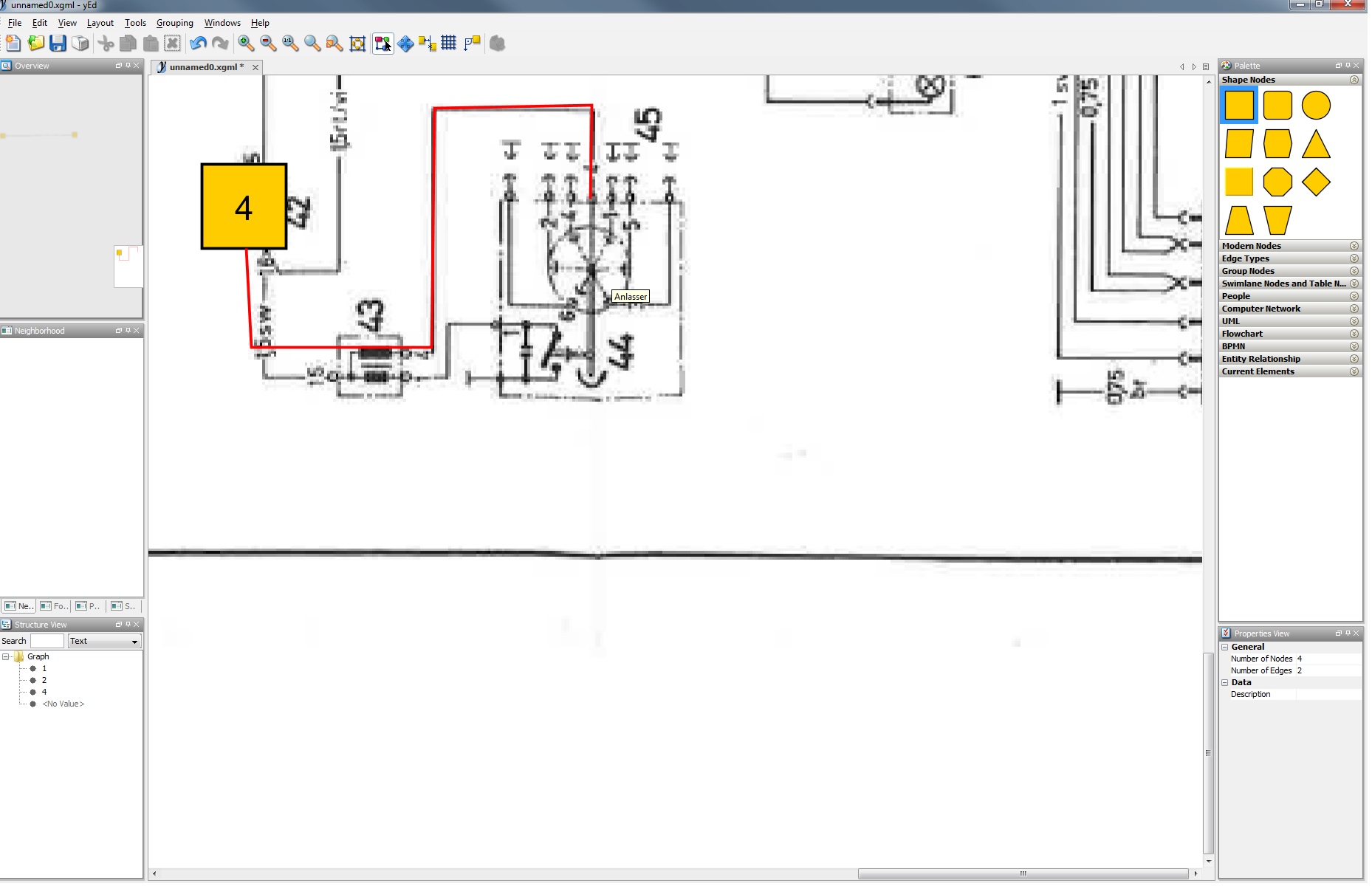

Hallo, also ich bin schon weiter gekommen. Das Tool meiner Wahl ist yED. Mit diesem Tool ist es möglich Farblose kästchen zu zeichnen. Diese Kästchen können auch verlinkt werden. Die Pfeile von einem Kästchen zum anderen können sehr dynamisch gestaltet werden und auch verlinkt werden. Zusätzlich gibt es den Mouseover Effekt, indem man sowohl beim Kästchen als auch bei der Leitung durch Mouseover eine Information erhält. Wenn ich jetzt noch die Leitung bei einem Mouseover farblich verändern kann (wie es bei einem normalen Link der Fall ist). Wäre mein Problem gelöst. Weiß jmd ob das mit Yed geht?! Der Schaltplan ist natürlich als Background abgelegt! Im Anhang habe ich auf die Schnelle etwas Probiert. Das gelbe Kästchen ist das Kästchen wie yED es zeichnet. Das Schaltsymbol 45 habe ich als Transparentes Kästchen gezeichnet und dem die Bezeichnung Anlasser gegeben (das ist zwar kein Anlassersymbol, aber das ist ja nicht das Thema ;) ) und man sieht: Der Mouseovereffekt klappt und auch die Leitung lässt sich sauber nachfahren
:
Bearbeitet durch User
Hallo, ich empfehle folgendes: mit SCAN2CAD ein DXF erstellen http://www.scan2cad.com/ Anschliessend in EAGLE einlesen (import), oder mit AutoCAD bearbeiten. Danach kann man es in jedem Format bringen. Good Luck...
