Hey, Community. Benötige für ein Projekt ein Verbindungstück zwischen 9-Pin RS232 und 15-Pin VGA. Hab' mich bisher über die Pinbelegungen schlau gemacht, habe dennoch Probleme die nötigen Pins des VGA-Kabels den des RS232-Kabels zuzuordnen. Was klar ist: Bei der serielle Schnittstelle läuft der Datenaustausch über RXD (Receive) und TXD (Transmit). Ist bei dieser Verbindung CTS und RTS ebenfalls erforderlich? Wenn ja, wie funktioniert der Datenaustausch und die Synchronisation bei VGA? Freue mich über jede Antwort.
:
Verschoben durch User
E1sK4Lt schrieb: > Freue mich über jede Antwort. Glaube ich nicht. Wenn ich dein Anliegen verstehe, dann ist es Getrolle.
E1sK4Lt schrieb: > Freue mich über jede Antwort. ich hoffe du meinst das nicht ernst. Du kannst auch ein Elektroauto auch nicht mit Diesel betanken. Oder von einem Kirchbaum Äpfel ernten.
Ich verstehe nicht, was du damit möchtest. RS232 ist eine Datenschnittstelle. VGA ist eine analoge Videonorm. (RGB-Signal+Sync) Das einzige, was dort digital ist, heißt DDC und ist eine I²C-Schnittstelle. Damit wird ein kleiner Speicher (meist EEPROM), der im Monitor ist, beim Einschalten abgefragt, um die mögliche Auflösung zu erfahren, sodaß er vom Rechner aus richtig angesteuert werden kann.
Peter II schrieb: > Kirchbaum Das ist einer, wo man nicht säen muß und trotzdem erntet? Also gelogenes Obst. Sorry, lese gerade "Der Gotteswahn" von Richard Dawkins...
Ich glaube du verwechselt da etwas. Es gibt keine direkte Methode RS232 mit VGA zu verbinden. Ich denke mal was du meinst sind alte Sub-D 9 Monitore/Grafikkarten. Das hat mit Rs232 nichts zu tun. http://old.pinouts.ru/Video/MDA_pinout.shtml Hilft da wohl weiter. Allerdings kannst du damit keinen Monitor an einen uC hängen.
ich, nicht du schrieb: > Ich glaube du verwechselt da etwas. Es gibt keine direkte Methode > RS232 > mit VGA zu verbinden. Wie wurde das dann hier verwirklicht? http://www.lunashops.com/goods.php?id=2089
E1sK4Lt schrieb: > Wie wurde das dann hier verwirklicht? > > http://www.lunashops.com/goods.php?id=2089 die 2 Steckern und Lötkolben. - Die Frage ist mehr man es dann machen soll.
jetzt mal systematisch rs232 = digital Vga = analog ergo past nicht also ein kabel rs232 auf dvi digital auf digital past und fertig die Laube

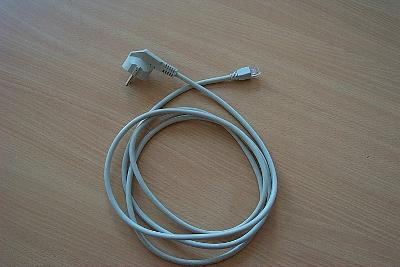

E1sK4Lt schrieb: > Wie wurde das dann hier verwirklicht? > > http://www.lunashops.com/goods.php?id=2089 So etwas wie das hier: http://home.foni.net/~luther2k/sonstiges/drehstrom_auf_gardena.jpg
:
Bearbeitet durch User
never ever schrieb: > also ein kabel rs232 auf dvi > digital auf digital > past und fertig die Laube Auf welche Baudrate sollte man die serielle Schnittstelle denn da einstellen?
cyblord ---- schrieb: > Auf welche Baudrate sollte man die serielle Schnittstelle denn da > einstellen? na, mindestens 640x480
Ich glaube du verwechselt da etwas. Es gibt keine direkte Methode RS232 mit VGA zu verbinden. Ich denke mal was du meinst sind alte Sub-D 9 Monitore/Grafikkarten. Das hat mit Rs232 nichts zu tun. http://old.pinouts.ru/Video/MDA_pinout.shtml Hilft da wohl weiter. Allerdings kannst du damit keinen Monitor an einen uC hängen. E1sK4Lt schrieb: > ich, nicht du schrieb: > Ich glaube du verwechselt da etwas. Es gibt keine direkte Methode RS232 > mit VGA zu verbinden. > > Wie wurde das dann hier verwirklicht? > > http://www.lunashops.com/goods.php?id=2089 Das was die dort wohl meinen ist, wie ich schon sagte, wohl ein kabel zum Anschluss einen VGA monitors an eine alte monochrome Grafikkarte. Früher verwendete man nämlich dafür ebenfalls Sub-D 9 Buchsen und für die serielle Schnittstelle nicht wie heute Sub-D 9 sondern Sub-D 25 wie beim LPT port nur anderes "gender". Viele Leute kennen heutzutage aber nur noch Sub-D 9 als serielle Schnittstelle ergo Rs232 und wissen es nicht besser.
never ever schrieb: > Vga = analog Das will ich auch nicht abstreiten und würde ich so auch unterschreiben. Trotzdem besitzt VGA auch Pins für digitalen Datenaustausch (Quelle: Wiki)
E1sK4Lt schrieb: > Pins für digitalen Datenaustausch ich schrieb: > Das einzige, was dort digital ist, heißt DDC und ist eine > I²C-Schnittstelle. Damit wird ein kleiner Speicher (meist EEPROM), der > im Monitor ist, beim Einschalten abgefragt, um die mögliche Auflösung zu > erfahren, sodaß er vom Rechner aus richtig angesteuert werden kann. --> Also wird das nichts mit RS232 und Bild kann man übers I2C auch nicht übertragen.
:
Bearbeitet durch User
Max H. schrieb: > E1sK4Lt schrieb: > Pins für digitalen Datenaustausch > > ich schrieb: > Das einzige, was dort digital ist, heißt DDC und ist eine > I²C-Schnittstelle. Damit wird ein kleiner Speicher (meist EEPROM), der > im Monitor ist, beim Einschalten abgefragt, um die mögliche Auflösung zu > erfahren, sodaß er vom Rechner aus richtig angesteuert werden kann. > > Also wird das nichts mit RS232 und Bild kann man übers I2C auch nicht > übertragen. Naja man kann schon ein Bild über Rs232 oder i2c übertragen. Nur direkt auf einem monitor ausgeben kann man es ohne zusatzelekronik halt nicht...
