Forum: Mikrocontroller und Digitale Elektronik LVDT mit 3 Anschluessen?


von Juergen G. (jup)


Angehängte Dateien:

Lesenswert?

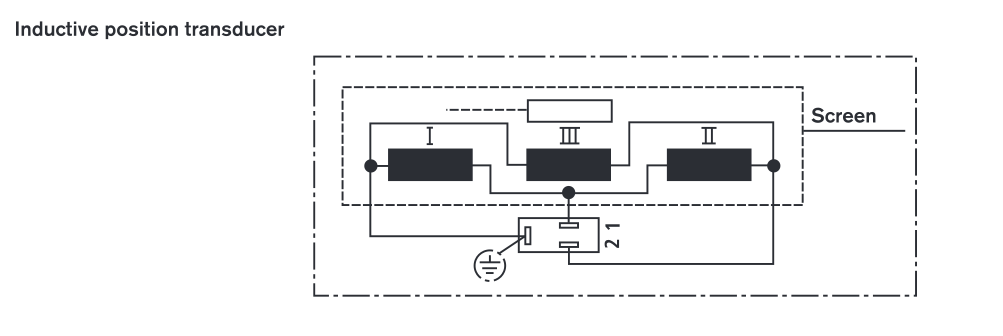

Kann mir mal jemand erklaeren wie bei diesem Anschluss (Bild) eines LVDT
die Ansteuerung und Auswerung aussehen muss.

Ich verstehe die im Netz gezeigten Beispiele bei denen die Primaerspule
des LVDT mit einem Sinus erregt wird und in den Sekundaerspulen die
Phase und die Amplitude gemessen wird.

Wie wird das aber hier gemacht?

Danke

von Hui (Gast)


Lesenswert?

Naja. Spule3 wird erregt und Spule1 & Spule2 messen. Sonst einen
vorschlag?

von Juergen G. (jup)


Lesenswert?

Hab wohl meine Frage im falschen Forum gepostet.
Vielleicht kann ein Mod den Thread mal ins Analogtechnik Forum schieben.

Danke

von Harald W. (wilhelms)


Lesenswert?

Juergen G. schrieb:

> Ich verstehe die im Netz gezeigten Beispiele bei denen die Primaerspule
> des LVDT mit einem Sinus erregt wird und in den Sekundaerspulen die
> Phase und die Amplitude gemessen wird.
>
> Wie wird das aber hier gemacht?

Genauso an der Mittelanzapfung.

von Juergen G. (jup)


Lesenswert?

Heisst das, ich gebe einen Sinus mit DC Offset auf die Anschluesse 2 und
PE und werte zwischen 1 und PE das Signal aus?
