Hallo, Frage: Wo bekommt man diese kleinen Abschirmblechdeckel(chen) für ICs? Also die kleinen lötbaren (Weissblech?) Gehäuse her die man über IC stülpt und auf der Platine mitverlötet ( z.B. WLAN, HF) lötet. Also die richtig kleinen - 10x10 mm oder kleiner für z.b über einen 8x8 mm Chip Gibt es sowas als Katalogware oder nur als Sonderanfertigung in großen Mengen? Habe z.B. bei Fa. Teko nichts so kleines gefunden... Danke für Tips! mfg Klaus
Schau mal hier: http://www.hollandshielding.com/245-Clip_on_EMV_Abschirmung_f%C3%BCr_Leiterplatten-de.htm Für Einzelteile lohnt sich auch Weißblech als Tafelware zum Selbermachen Die Tafeln lassen sich bequem mit einer dicken Schere zurechtschneiden und über die Kante biegen.
Hallo, schau mal bei http://katalog.we-online.de/de/pbs/WE-SHC Die gibt es als THT und SMD und mit 20mm bis 60mm Kantenlänge. Grüße aus Berlin
Warum nur der IC selber? Meist werden ganze Module gemeinsam geschirmt, also z.B. der Bluethooth-IC und der Balun dazu. Oder der Schaltregler, die Spule und die Kondensatoren an Ein- und Ausgang.
Falls es um Einzelstücke geht - beim Discounter 'ne Keksdose kaufen und mit einer Schere(Blechabwicklung) zurechtschneiden und verlöten. Wie früher die kleinen Häuser auf den Kelloggs Kartons :-).

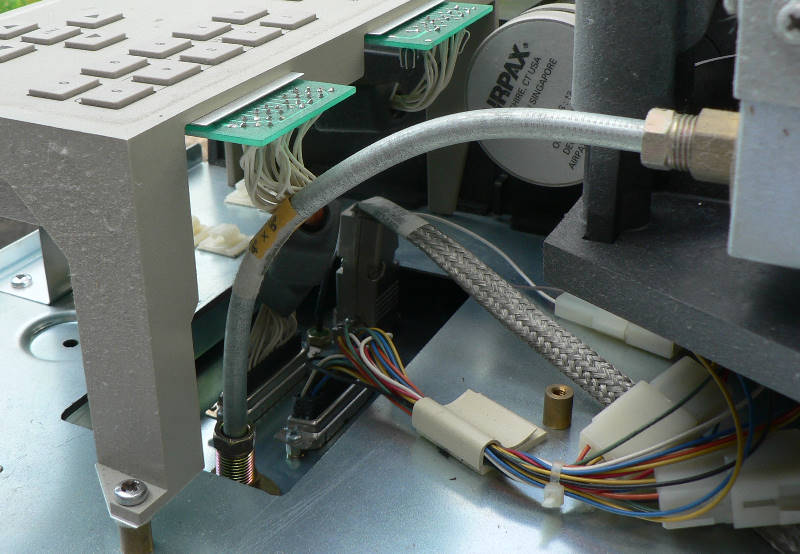

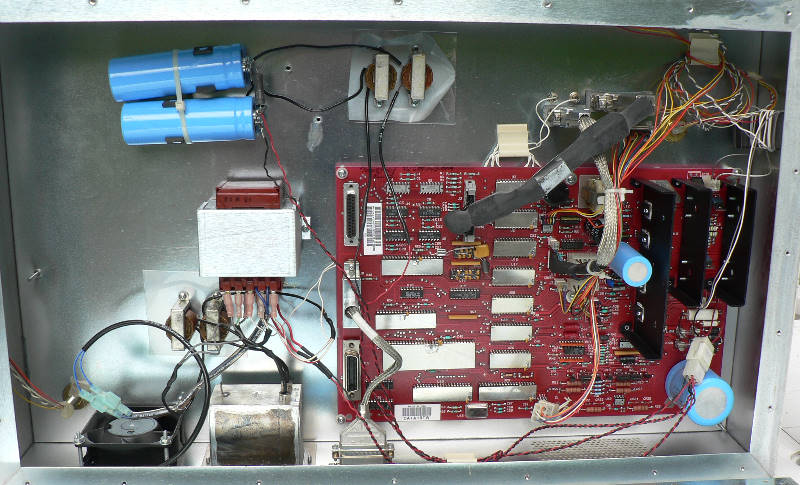

Gerd E. schrieb: > Warum nur der IC selber? > Ich habe hier z.B. einen Drucker aus den 90er Jahren, der medizinisch für den Einsatz im Herz-OP "zertifiziert" (?) wurde. Die gesamte Elektronik wurde in einem Metallkasten unterhalb des Druckers separiert und nachträglich nochmal einzelne ICs abgeschirmt. Sääährrr äufwändig!

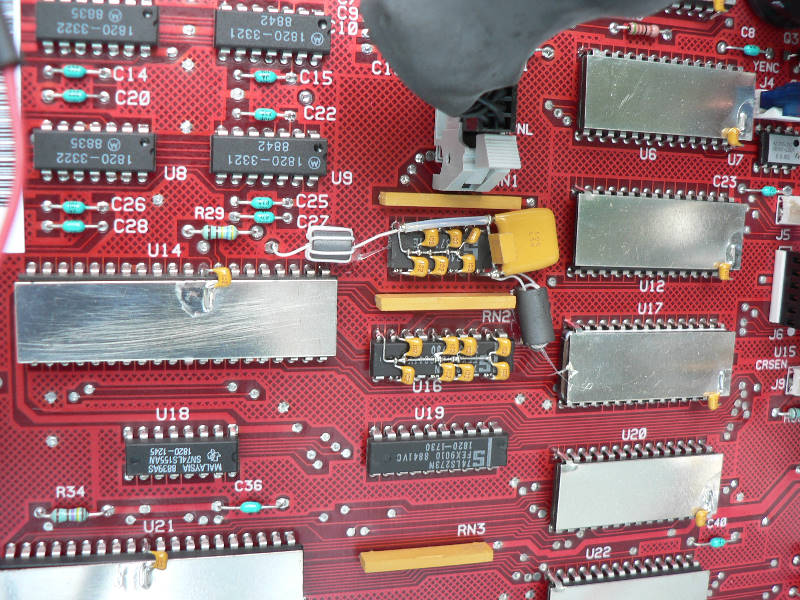

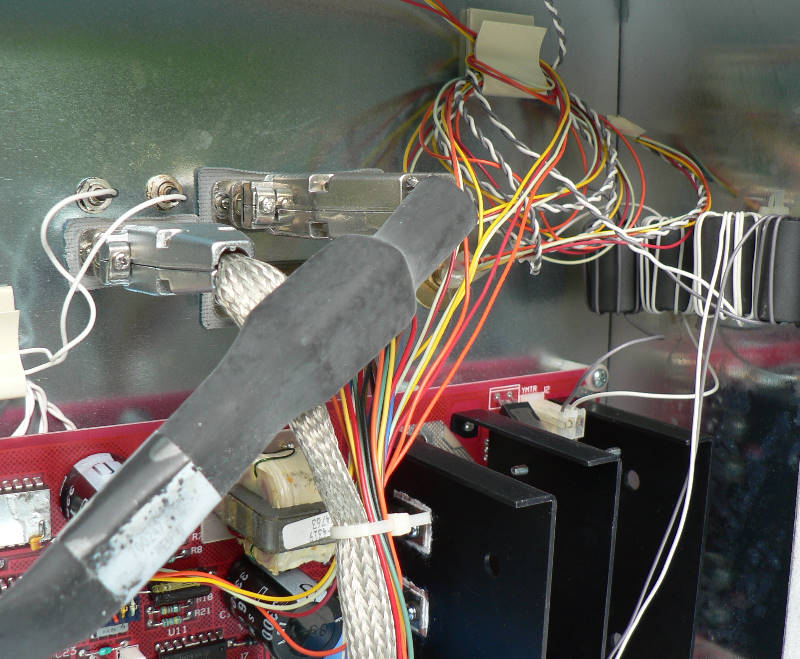

Andre S. schrieb: > Die gesamte > Elektronik wurde in einem Metallkasten unterhalb des Druckers separiert Das kann ich nachvollziehen. > und nachträglich nochmal einzelne ICs abgeschirmt. Dahinter verstehe ich den Sinn noch nicht ganz. Das sieht mir wie ganz normale DIP-ICs aus, auf die einfach oben (und unten?) ein Schirmblech geklebt wurde aus. Das Blech ist dann mit Masse verbunden. Aber die Fläche an den Seiten mit den Pins ist nicht geschützt. Wenn es um hochfrequente EM-Felder geht, könnten die darüber wohl in den IC reinkommen. Genauso sind die Datenleitungen auf der Platine gefährdet zu Antennen zu werden. Oder die einzelnen Drähte die da ohne extra Schirm außenrum im Gehäuse rumhängen.
:
Bearbeitet durch User
da hatte jemand damals von EMV keine Ahnung
.... schrieb: > da hatte jemand damals von EMV keine Ahnung Jaja... Alles Deppen ausser dir... Aber BTT: NAtürlich kann ich auch nur Spekulieren, aber für mich sieht es so aus als wenn es sich bei einigen der Bauteile um Eproms o.ä. handelt (Seitlich das typische Keramikgehäuse) Das große könnte ein µP sein und vielleicht wird der Rest dann noch Speicher sein. Also alles Bauteile die besonders Empfindlich auf direkte EINTRAHLUNG auf den DIE reagieren. (Da dadurch ja Ladungszustände == BITs geändert werden könnten) Man könnte jetzt also Spekulieren das es gar nicht so sehr um die Verhinderung von störenden Abstrahlungen geht - sondern man die Gefahr reduzieren will das irgendwelche Strahlungen/Felder direkt auf die Speicherzellen/den DIE einwirken ohne an den Chipstrukturen vorbei zu müssen die für die Kommunikation mit der Aussenwelt zuständig sind. Gerade wenn es um den Einsatz in einem OP für Langwierige und sehr Komplexe Operationen geht bei denen allerkleinste Fehler tödlich enden können. Und dieses dann noch bei Operationen die häufig unter Beteiligung von Echtzeit Röntgentechnologie und (selten) auch mal Zeitnah zu einer Untersuchung des Patienten mit radioaktiven Tracern durchgeführt werden. Beides Einflüsse die bekantermaßen Auswirkungen auf die Funktion von Ladungsspeichern auf einem DIE haben können. Wenn man dann sieht das zahlreiche andere Bauteile ja NICHT mit Blechdeckelchen verziert sind und es sich bei diesen Bauteilen dann definitiv um Teile handelt die ebenfalls Störstrahlung abgeben könnten (durch die geschalteten Pegel) aber Ihrerseits keine Speicherzellen besitzen deutet das auch in diese Richtung. Andererseits spricht dann dagegen das diese Deckelchen nur sehr dünn sind, was Röntgenstrahlung ja nicht zuverlässig stoppt. (Allerdings schon sehr stark schwächt... Mit den anderen Schirmungen vielleicht doch genug...) Aber wie schon geschrieben, das ist auch nur Spekulation. Es sind halt besondere Geräte bei denen ganz andere Maßstäbe an Funktionssicherheit gelten als bei einem "normalen" EKG oder gar nur einem Fernseher... Da wird wirklich für jedes noch so kleine Risiko enormer Aufwand getrieben. Gruß Carsten
Klaus schrieb: > Gibt es sowas als Katalogware oder nur als Sonderanfertigung in großen > Mengen? Ganz einfach: Selberätzen. Conrad 529060 Konturen werden beidseitig im Film gezeichnet, Biegekanten oder Beschriftung einseitig. oder eine "SMD-Schablone" beim LP-Hersteller ätzen lassen. Gruß Anja
