2.4GHz PC-Antenne ATMEL

[M. Н. (Gast)]

Hallo Leute,

ich wollte fragen ob eventuell schon jemand die PCB Antenne von Atmel
(http://www.atmel.com/Images/doc8095.pdf) in eagle designed hat, oder ob
jemand weiß, wo es eine Eagle Datei gibt.


Wenn nicht muss ich sie halt selbst machen :)

Danke im Voraus

[Markus H. (dasrotemopped)]

Sieht interessant aus, wirkt aber gross. Habe mit dem At86rf233 und
einer TI Referenzantenne gute Ergebnisse erzielt.

Gruß,

dasrotemopped.

[Markus H. (dasrotemopped)]

swru120b.pdf und
swra351a.pdf
sind die entscheidenden Dokumente von TI
Hab die Antenne aber nicht in Eagle sondern Altium.
Gibt aber Gerber/DXF zum Download, wenn du die in Eagle einladen kannst
...
Wenn du auf einen Dipol Wert legst :
swra118.pdf

Gruß,

dasrotemopped.

[Jörg W. (dl8dtl) (Moderator)]

Markus Horbach schrieb:
> Sieht interessant aus, wirkt aber gross.

Dafür hat sie wenigstens einen Antennengewinn, der dem Namen „Gewinn“
gerecht wird. ;-)

Es ist (verglichen mit dem Aufwand und der Größe) die mit Abstand beste
2,4-GHz-Antenne, die ich bislang in den Fingern hatte.  Sie steckt
selbst lange „Spargel“ (Halbwellendipol mit Sperrtopfanpassung
kommerzieller Bauart) in den Sack.  Die angegebenen 6,5 dBi ließen
sich jedenfalls in meinen Messungen bestätigen (sprich: etwa 4 dB
mehr als ein Monopol oder Dipol).

M. H. schrieb:
> in eagle designed hat

Nur in BAE, wird dir nicht viel helfen.

Kann man denn in Eagle Gerber-Daten einlesen und in Leiterzüge wandeln?
Die Gerberdaten dafür hatte Atmel mal veröffentlicht, die müssten sich
zumindest auf einigen alten CD-ROMs noch finden lassen.

[Markus H. (dasrotemopped)]

> Dafür hat sie wenigstens einen Antennengewinn, der dem Namen „Gewinn“
> gerecht wird. ;-)

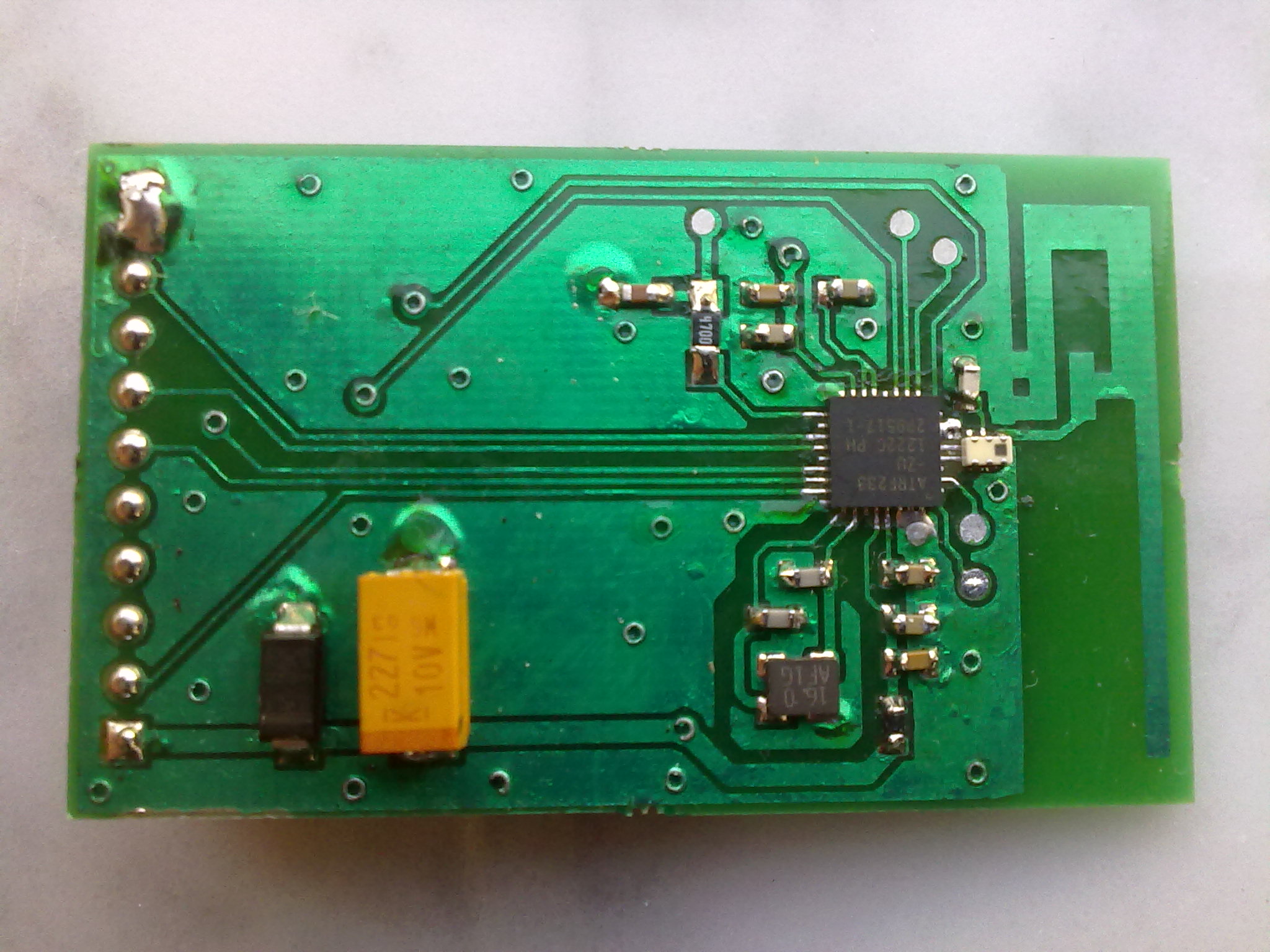

mit der "Inverted F Antenna" von TI hatte ich im Freifeld 100 - 150 m
Reichweite,
(je nach Ausrichtung der PCB, Frische der Batterien in REB233SMAD-EK)
d.h. mit der obigen Antenne könnte das noch mehr werden ?
Würde mich ja dann direkt reizen, die auch noch mal nachzubauen.

Gruß,

dasrotemopped.

[Jörg W. (dl8dtl) (Moderator)]

Markus Horbach schrieb:
> d.h. mit der obigen Antenne könnte das noch mehr werden ?

Die originalen REB230 (für die diese Antenne entwickelt worden ist)
haben es mal auf 1 km (in 1,5 m Höhe über Grasboden) geschafft.
