LCD-Display am DE0-Board anschliessen 5 Volt oder 3,3 Volt

[peter (Gast)]

Hallo, guten Tag.
Jetzt ist auch mein DE0-Board angekommen.

Ich möchte jetzt ein LCD-Dispaly 2x16 anschliessen an der vorgegebenen
Leiste dafür auf dem Board. Bin mir aber nicht sicher welches ich nehmen
soll.
Ich kann aus der Beschreibung auf der CD nicht erkennen ob da die
Stromversorgung 5 Volt ist oder 3,3 Volt an der 16-Pin_Leiste.

Oder wer kann mir ein LCD 2x16 vorschlagen dafür welches mit 5/ 3,3 Volt
funktioniert.


Danke.
GRuss

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

peter schrieb:
> Ich kann aus der Beschreibung auf der CD nicht erkennen ob da die
> Stromversorgung 5 Volt ist oder 3,3 Volt an der 16-Pin_Leiste.
Ach komm, Peter, da waren wir doch schon mal. Such den Schaltplan zu
deinem Board und schau nach, welche IO-Spannung dein FPGA an den
relevanten Pins hat.

Und als Tipp: 5V FPGAs gibt es schon seit Anfang dieses Jahrtausends
nicht mehr...

peter schrieb:
> Oder wer kann mir ein LCD 2x16 vorschlagen dafür welches mit 5/ 3,3 Volt
> funktioniert.
Wenn du (sinvollerweise) nur Zeichen ausgibst (und nicht das BUSY Flag
abfrägst), dann kannst du ein 5V-Display problemlos an ein 3V FPGA
anschließen.

[peter (Gast)]

Jup danke.

Gruss

[Thomas T. (knibbel)]

Oh man!

Wenn das LC-Display dann irgendwann kupfertechnisch am FPGA hängt, dann
müssen ihm ja nur noch folgende Dinge vorgekaut werden:

* Kontrastregelung

* Display-Initialisierung

* FSM zum Übertragen von Zeichen zur Darstellung (evtl. Zwischenraum im
RAM-Adressbereich zwischen erster und zweiter Zeile beachten)

* Cursor-Positionierung

* Selbst definierte Zeichen

Und nicht nur verbal beschreiben, sondern am besten gleich mit
Schaltplan und dem VHDL-Programm... ;-) (<-- das ist ein Ironie-Smiley!)

@Peter: Vor einem Jahr hattest Du in einem anderen Forum geschrieben,
dass Du ein identisches Board verkauft hast, da Du damit nicht
zurechtgekommen bist. Dies ist dann jetzt wohl der zweite Versuch.
Deshalb wiederhole ich meinen bereits hier irgendwo geäußerten
Vorschlag: Beginne mit einer blinkenden LED auf dem Board und VERSTEHE
die Beschreibungen! Und simuliere! Ein Board braucht man mit Deinem
Wissenstand noch lange nicht!

Inwieweit willst Du dieses Forum wiederholt mit Fragen vollschreiben,
die zeigen, dass Du keinerlei Bereitschaft zeigst, die Sprache von Grund
auf zu lernen?

Gruß,
Thomas

[peter (Gast)]

Ha...
----------------------
* Kontrastregelung

* Display-Initialisierung

* FSM zum Übertragen von Zeichen zur Darstellung (evtl. Zwischenraum im
RAM-Adressbereich zwischen erster und zweiter Zeile beachten)

* Cursor-Positionierung

* Selbst definierte Zeichen
----------------------


Da habe ich alles mit dem AVR32 hinter mir.

Mir geht es darum, den empfindlichen DE0 und DE1 den ich habe nicht zur
zerstören.

Ich habe 2 Roboter gebaut die selbstständig hindernisse erkennen.
Nehme Bilder auf vom Roboter und sende die auf meinem PC zur Auswertung.
Habe ein RS232-Sender-Empfänger programmiert usw...
Das hast du noch alles vor die wenn du es dir von der Zeit her leisten
kannst.

Gruss

[peter (Gast)]

----------------------------
@Peter: Vor einem Jahr hattest Du in einem anderen Forum geschrieben,
dass Du ein identisches Board verkauft hast, da Du damit nicht
zurechtgekommen bist.
---------------------------
Ich hatte es verkauft da mein Notebook dieses Programm nicht zum DE1
senden konnte. Die Schnittstelle wurde nicht erkannt von WIN7 mit
Quartus.

Da ich jetzt einen anderen Computer habe und eine Pro-Windowes7-Version
klappt es jetzt.

GRuss

[peter (Gast)]

---------------------------------
Und simuliere! Ein Board braucht man mit Deinem
Wissenstand noch lange nicht!
--------------------------------

Ich gönn mir das auch wenn ich noch wenig Ahnung habe.
Geld spielt keine Rolle wenn ich den Willen habe mir etwas zu kaufen.
Das ist das schöne...

GRuss

[Peter B. (funkheld)]

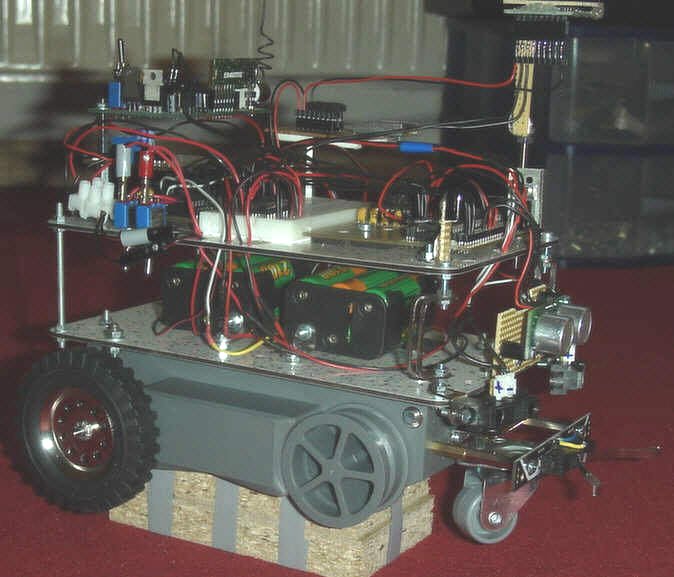

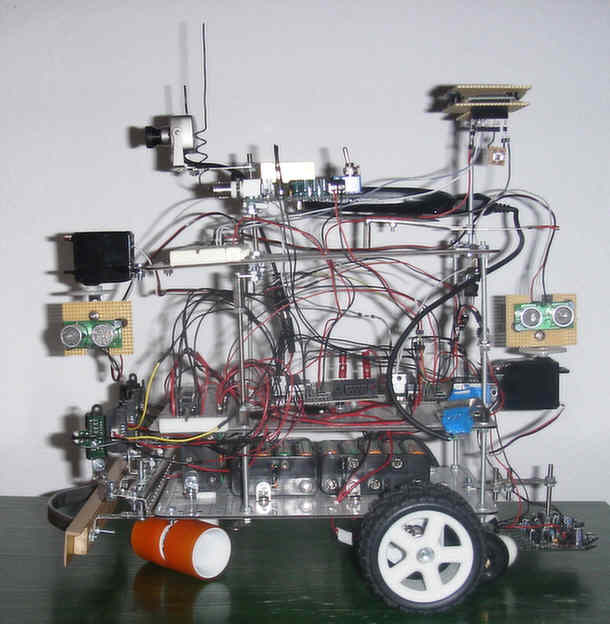

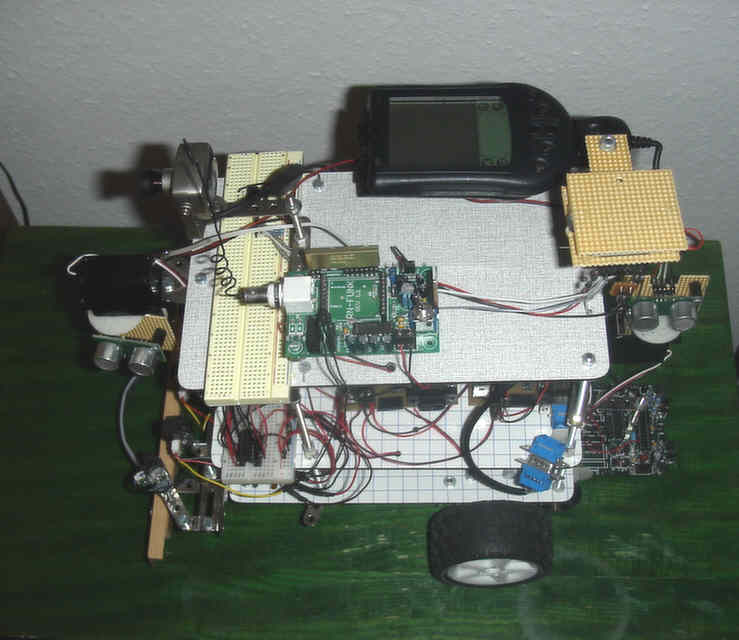

Hier meine vergangenen Roboter , sogar mit Palm105-Steuerung Funkkamera,
Kompassmodul und serielle Funkübertragung.

Gruss

[Max H. (hartl192)]

Ich habe ein HD44780 kompatibles LCD Problemlos am PIC24 mit 3.3V
betrieben: Beitrag "[ASM & C] HD44780 an PIC24 (3.3V oder 5V)"
An Ende des Eröffnungspost was zum Betrieb mit 3.3V.
