Abmessungen der Platine ?

[hallo (Gast)]

Wie dick darf die Platine höchstens sein, wenn Unterkannte USB3 Buchse
und Unterkannte Platine nur 4.5mmm betragen dürfen ?

[Robert N. (metrux)]

Fangfrage?

Es hängt von der Ausführung der USB Buchse ab.
Normalerweise sind Platinen etwa 1,6mmm dick.

Du fragst in etwa: Welche Felgengröße kann ich an mein Auto montieren
wenn ich in ein 2m Parkhaus fahren möchte?

[hallo (Gast)]

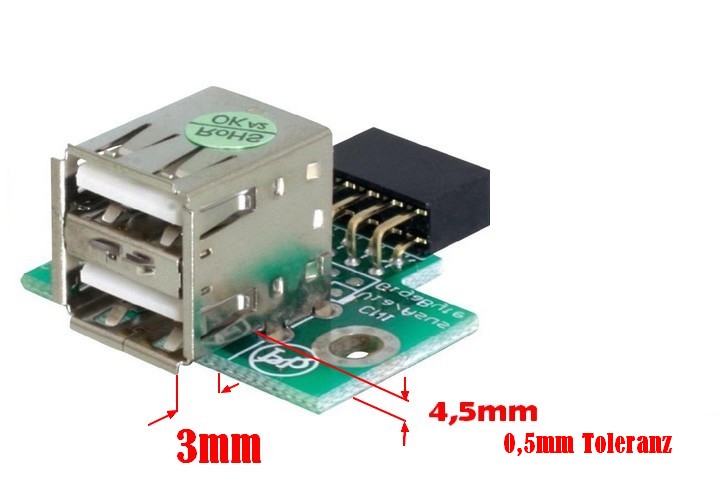

Hier ist was mit 3,21mm
Das wären dann 3,21 + 1,6mm = 4.81mm

[Georg (Gast)]

hallo schrieb:
> Hier ist was mit 3,21mm

Er hat aber nicht nach der Mitte, sondern nach der Unterkante der
USB-Buchse gefragt - nur, was ist die Unterkante? In deiner Zeichnung
ist sie jedenfalls nicht vermasst, und ich weiss es auch nicht;
möglicherweise die Unterkante des nötigen Ausschnitts im Frontblech?
Nach der Zeichnung von hallo und auch nach deiner sitzt ja das
Buchsenblech nahezu auf der Platine auf, also dürfte die Platine etwa 4
mm dick sein. Aber so gibt die Frage keinen Sinn.

Georg

[123 (Gast)]

4.00 - (4.13+1.95+0.315-4.5) = 2.105

[Gaestchen (Gast)]

hallo schrieb:
> Wie dick darf die Platine höchstens sein,
 Wie Dick die Platine sein darf?

> wenn Unterkannte USB3 Buchse
> und Unterkannte Platine nur 4.5mmm betragen dürfen ?


- Die Unterkannte USB3 Buchse darf nur 4,5mm betragen?

Was ist das für eine Aussage? 4,5mm was Länge oder Farbe, Geruch?

- und Unterkannte Platine darf nur 4,5mm betragen?

 Bei der Länge bekommst du Probleme. Oder doch dir Farbe, dann blau.

Was möchtest du wissen?


>Das wären dann 3,21 + 1,6mm = 4.81mm
 Ach, die maximale Dicke der Platine für die USB-Buchse vielleicht ?
Wenn du mehr als 1,6mm nimmst bekommst du wohl Probleme die Anschlüsse
vernünftig zu verlöten.
 .. Ich verstehe die Frage nicht wirklich, auch nicht worauf du hinaus
willst.

[wrdlbrmft (Gast)]

Gaestchen schrieb:
> hallo schrieb:
>> Wie dick darf die Platine höchstens sein,
>  Wie Dick die Platine sein darf?
Ja, wie dick darf die Platine sein? Gut erkannt :-)
>> wenn Unterkannte USB3 Buchse
>> und Unterkannte Platine nur 4.5mmm betragen dürfen ?
Daß hier der Abstand der beiden Unterkanten gemeint ist, sieht wohl
sogar der größte Depp.
>
> - Die Unterkannte USB3 Buchse darf nur 4,5mm betragen?
Stell dich nur richtig dumm...
>
> Was ist das für eine Aussage? 4,5mm was Länge oder Farbe, Geruch?
Ja klar, 4,5mm Geruch. Weiß doch jeder <augenverdreh>
>
> - und Unterkannte Platine darf nur 4,5mm betragen?
>
>  Bei der Länge bekommst du Probleme. Oder doch dir Farbe, dann blau.
Blau? Ausnüchtern?
>
> Was möchtest du wissen?
Guck mal ganz nach oben. Wir wiederholen:
Wie dick darf die Platine sein?
>
>>Das wären dann 3,21 + 1,6mm = 4.81mm
>  Ach, die maximale Dicke der Platine für die USB-Buchse vielleicht ?
Mein Gott, jetzt hat er's! Und so schnell!
> Wenn du mehr als 1,6mm nimmst bekommst du wohl Probleme die Anschlüsse
> vernünftig zu verlöten.
>  .. Ich verstehe die Frage nicht wirklich, auch nicht worauf du hinaus
> willst.
Gut, nochmal: die Dicke der Platine. <seufz>

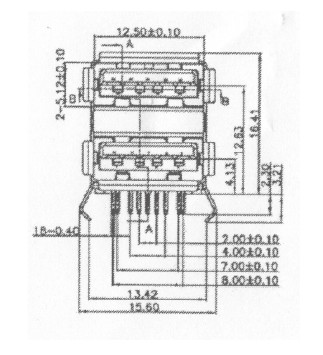

@hallo: ich sehe auf der Zeichnung das Maß von 2,3mm (das zweite Map von
rechts) zwischen der Unterkante dieser Doppel-Buchse und der Länge der
Anschlußbeine. Da die Beine beim Einlöten noch aus den Lötaugen
herausschauen sollten, würde ich sagen, die Platine sollte maximal 2mm
dick sein. Eine Standardmaß für FR4-Platinen beträgt 1,55mm. Das wäre
perfekt dafür geeignet. Wenn da noch Herstellertoleranzen sind, würde
ich es nicht auf 2mm ankommen lassen, besser sind die genannten 1,55mm.

[Michael S. (rbs_phoenix)]

Hä? Also wenn UnterKANTE zu UnterKANTE max. 4,5mm sein darf, dann kommt
es darauf an, wie weit weg die Buchse vom Rand platziert ist. Wenn
UnterSEITE zu UnterSEITE gemeint ist, dann... 4,5mm !? Genau das ist
doch gemeint. Die Unterseite der Buchse liegt auf der Oberseite der
Platine auf. Somit ist Unterseite Vuchse zu Unterseite Platine das selbe
wie Oberseite Platine zu Unterseite Platine, was der Dicke entspricht.

[hallo (Gast)]

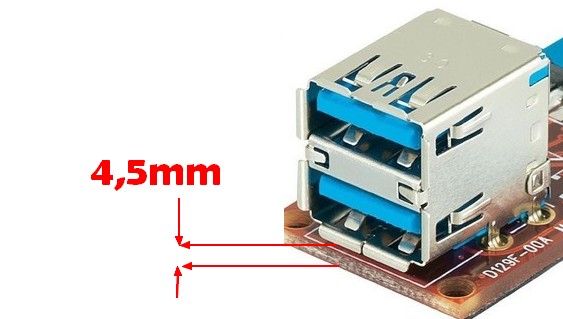

vielleicht so deutlicher?

[Georg (Gast)]

hallo schrieb:
> vielleicht so deutlicher?

Im Gegenteil, es bleibt eine Nonsens-Frage. Die USB-Buchse sitzt ja auf
der Platine auf, also ist das Mass das du wissen willst in jedem realen
Fall sehr viel kleiner als 4,5 mm, es ist nämlich gleich der
Platinendicke.

Wenn man deine Frage vom Anfang wörtlich nehmen könnte, müsste die
Antwort lauten, dass die Platine 4,5 mm dick sein darf. Dann sind aber
die Lötstifte zu kurz. Und selbst wenn sich aus deinen wirren Texten
noch was Sinnvolles ergibt, ohne technische Zeichnung der Buchse geht
garnichts. Natürlich von der Buchse, die du tatsächlich verwendest, es
gibt zig verschiedene.

Georg
