Hi, ich habe einige kleine Elektronikbauteile und weiß nicht was ich bauen soll. Deshalb frage ich mal nach einigen Ideen. Sie sollten auf einem Steckbrett (Steckplatine) umsetzbar sein und nicht zu komplex sein. Bauteilbedarf ist egal, sollte aber nicht zu groß werden. Wer eine Idee hat darf sie gerne hinschreiben.
>ich habe einige kleine Elektronikbauteile und weiß nicht was ich bauen >soll. Deshalb frage ich mal nach einigen Ideen. Dann musst du aber erstmal sagen was du hast.
Steht doch da: "Bauteilbedarf ist egal". Also entweder man baut Application Notes nach (die brauchen wir hier nicht auflisten) oder er meint Schaltungen allein aus Hühnerfutter. Dafür könnte man die Bastelanleitungen von Elektronikbaukästen als Ausgangspunkt nehmen.
S-Bahn-Station schrieb: > ich habe einige kleine Elektronikbauteile und weiß nicht was ich bauen > soll. Als Einstiegsschaltung ist seit Jahrzehnten eine Blinkschaltung üblich.
Harald Wilhelms schrieb: > Als Einstiegsschaltung ist seit Jahrzehnten eine Blinkschaltung üblich. Solche Einstiegsschaltungen habe ich schon fst alle durchprobiert. Torsten C. schrieb: > Application Notes ??? Mit Hühnerfutter kann man aber keine Elektronik machen.
Schau dir doch mal Schaltungen mit dem 555 an. da ist noch viel interessantes dabei.
Bau ein Pong-Spiel für den Fernseher aber ohne Mikrocontroller. Und geh uns nicht mit deiner Langeweile auf den Sa....
S-Bahn-Station schrieb: > Torsten C. schrieb: >> Application Notes > ??? > Mit Hühnerfutter kann man aber keine Elektronik machen. Worauf beziehst Du jetzt die "???"? TKKG ist auch nicht besser! Mit Hühnerfutter kann man viel machen, hattest Du vor 30 Jahren keinen Kosmos Elektronik Experimentierbaukasten?
Alte Elektronik-Zeitschriften können sehr inspirierend sein. Die aktuellen Exemplare dagegen sind für so was auf zu hohem Niveau.
klaro schrieb: > Die aktuellen Exemplare dagegen sind für so was auf zu hohem > Niveau. Besser als App-Notes? Nenne mal Beispiele.
Die Schaltungen aus den Conrad Adventskalendern zum Beispiel? Oder Du gehst auf Seiten wie B. Kainkas Elektronikseiten und baust Dir da was nach. Zoe
tronik schrieb: > Schau dir doch mal Schaltungen mit dem 555 an. da ist noch viel > interessantes dabei. Das werde ich mir mal angucken. Bei Schaltungen mit mehreren Timern kann man den 556 oder den 558 verwenden. http://www.conrad.de/ce/de/product/177121/Linear-IC-STMicroelectronics-NE556N-Gehaeuseart-DIL-14-Ausfuehrung-Doppel-Timer-2-x-NE-555?ref=searchDetail Torsten C. schrieb: > Mit Hühnerfutter kann man viel machen z.B. Hühner füttern :) easylife schrieb: > mp3 player? Mit Bauteilen auf einem Steckbrett? Gib mir mal einen Schaltplan, ich kann mir das nicht so ganz vorstellen. Anja zoe Christen schrieb: > Die Schaltungen aus den Conrad Adventskalendern zum Beispiel? Die habe ich schon durchgearbeitet. Charly B. schrieb: > oder bau doch ein Ha'tak incl. steuerung Was ist ein Ha'tak? klaro schrieb: > Alte Elektronik-Zeitschriften können sehr inspirierend sein. Ich habe leider kaum welche. > Die aktuellen Exemplare dagegen sind für so was auf zu hohem > Niveau. Genau das habe ich schon festgestellt, schade eigentlich. Es sollte welche für Profis und welche für Anfänger-Fortgeschrittene geben. Torsten C. schrieb: > hattest Du vor 30 Jahren keinen > Kosmos Elektronik Experimentierbaukasten? Nein. Vor 10 Jahren. Aber nur einen einfachen Steckbaukasten. Torsten C. schrieb: > Worauf beziehst Du jetzt die "???"? Auf die Application Notes. Ein Bauteil das ich habe wollte ich noch dazuschreiben, LED Bargraf mit 20 gelben LEDs, vielleicht kann man damit noch was machen, bisher ist mit dazu nur eine Ansteuerung mit einem 12-Fach-Schalter eingefallen, das Tiel gibt es bei Conrad Elektronik zu kaufen.
Jeder Elektronikanfänger sollte sich mal einen Funkwecker gebastelt haben. Das ist im Ergebnis enorm befriedigend und man kann eine Menge dabei lernen. :)
Gregor Ottmann schrieb: > Jeder Elektronikanfänger sollte sich mal einen Funkwecker gebastelt > haben. Das ist im Ergebnis enorm befriedigend und man kann eine Menge > dabei lernen. :) Ich habe gerade mal in Google gesucht, aber keinen guten Schaltplan gefunden. Falls du einen Schaltplan hast, kanst du ihn hinschreiben. Wenn nicht, werde ich weitersuchen.
Wie wäre es mit irgendeiner Regelung? Das muss nicht allzu schwer sein, man hat eine Schaltung und bekommt noch Erfahrung.
S-Bahn-Station schrieb: > Ich habe gerade mal in Google gesucht, aber keinen guten Schaltplan > gefunden. Kommt drauf an was man unter gut versteht. Ein bisschen was gibts schon, wenn man weiß, wie man suchen muss. https://www.google.com/search?hl=de&site=imghp&tbm=isch&source=hp&biw=1024&bih=592&q=funkwecker+schaltung&oq=funkwecker+schaltung&gs_l=img.3...2320.11869.0.12913.22.9.1.11.12.0.216.1253.0j7j1.8.0.msedrc...0...1ac.1.58.img..10.12.1289.dte-FvdXAtQ
Es gab mal ein Buch mit dem Titel "100 LED Schaltungen" oder so ähnlich. Da waren einige Kreative Sachen bei.
S-Bahn-Station schrieb: > Gregor Ottmann schrieb: >> Jeder Elektronikanfänger sollte sich mal einen Funkwecker gebastelt >> haben. Das ist im Ergebnis enorm befriedigend und man kann eine Menge >> dabei lernen. :) > > Ich habe gerade mal in Google gesucht, aber keinen guten Schaltplan > gefunden. Falls du einen Schaltplan hast, kanst du ihn hinschreiben. > Wenn nicht, werde ich weitersuchen. Einen Schaltplan habe ich nicht am Start, aber meinen eigenen Bau habe ich in vielen Videos dokumentiert - vielleicht hilft das ja ... http://www.youtube.com/playlist?list=PLFFlJlvZ--PkEiCAM5Yw-26SU7Tw5u3Iv
cool ist auch ein LW-, MW- und/oder KW-audion mit rückkopplung. http://www.b-kainka.de/bastel3.htm http://b-kainka.de/bastel117.htm
S-Bahn-Station schrieb: > Charly B. schrieb: >> oder bau doch ein Ha'tak incl. steuerung > Was ist ein Ha'tak? weisst du was google oder av.com ist ?
Gregor Ottmann schrieb: >>> Jeder Elektronikanfänger sollte sich mal einen Funkwecker gebastelt >>> haben. Das ist im Ergebnis enorm befriedigend und man kann eine Menge >>> dabei lernen. :) Ohne Funk habe ich eine Idee bekommen: 4 Dezimalzähler zählen bis 9 und sind so verschaltet, dass sie mit jedem Umsprung auf 0 den nächsten Zähler auslösen. Der Minutenzähler wird von einem NE555 Timer gesteuert. Zur Ausgabe kann man entweder jeweils eine LED nehmen oder mit Dioden das ganze an http://www.reichelt.de/Siebensegment-Anzeigen/TA-07-11-RT/3/index.html?&ACTION=3&LA=2&ARTICLE=31582&GROUPID=3002&artnr=TA+07-11+RT solche Dinger anschließt, die man sich entweder kaufen oder selbst bauen kann.
Bau Dir doch eine Lebensuhr, die jeden Tag um eine Stelle rückwärts läuft. 19999 Stellen wären fast 55 Jahre, also etwas knapp. Nimm also besser 29999 Stellen entsprechend ca. 82 Jahren. Beim 1. Start werden die Register einmalig mit einer Zufallszahl geladen... Viel Glück! Neiiiin!! Mach es besser nicht! Solche Sachen tendieren dazu, in Erfüllung zu gehen, auch wenn man nicht daran glaubt...
@Black Wenn er Mitglied bei den Jehovas ist, kann er ja ne Doomsday-Uhr daraus machen... ;-)
Flughafen schrieb: > Der Minutenzähler wird von > einem NE555 Timer gesteuert. Ich vermute, dass es langfristig sogar noch genauer wäre, wenn man dafür die Netzfrequenz von 50 Hz nehmen würde. Ich stelle mir vor, dass man sich die Spannung für den Digitalteil mit einem Trafo von Netzspannung aus auf 5V runterregelt und dann die 50Hz-Wechselspannung vor dem Gleichrichter abgreift, um die Impulse zu erzeugen. Alle 50 Impulse schaltet man dann eine Sekunde weiter. Hmm. Ich glaube, sowas muss ich mir mal bauen. :)
Gregor Ottmann schrieb: > Flughafen schrieb: >> Der Minutenzähler wird von >> einem NE555 Timer gesteuert. > > Ich vermute, dass es langfristig sogar noch genauer wäre, wenn man dafür > die Netzfrequenz von 50 Hz nehmen würde. Ich stelle mir vor, dass man > sich die Spannung für den Digitalteil mit einem Trafo von Netzspannung > aus auf 5V runterregelt und dann die 50Hz-Wechselspannung vor dem > Gleichrichter abgreift, um die Impulse zu erzeugen. Alle 50 Impulse > schaltet man dann eine Sekunde weiter. > > Hmm. Ich glaube, sowas muss ich mir mal bauen. :) Kannst du ja mal machen. Wenn man aber z.B. das Teil beim Aufräumen umstellen will, kann das zu Problemen führen. Mit einer Batterie hat man die nicht, da die einfach mittransportiert werden kann. Ein Kabel durch den ganzen Raum zu verlegen ist schon problematisch und unschön. Die 50Hz kann man mit dem NE555 Timer erzeugen, da das Stromnetz schwankt und manchmal ganz ausfällt. Dann kann man sogar 64Hz nehmen, was einfacher zu teilen ist (immer /2). Für die langfristige Genauigkeit kann man ja einen Taster einbauen, der beim Drücken einen zusätzlichen Impuls an den ersten Dezimalzählchip sendet (=Sekundeneinstellknopf).
Erklärbärmodus ein: S-Bahn-Station schrieb: > Torsten C. schrieb: >> Mit Hühnerfutter kann man viel machen > z.B. Hühner füttern :) Für den Fall, dass Du es wirklich nicht weißt: In der Welt der professionellen Elektronikfertigung bezeichnet man die kleinen und billigen Bauteile wie SMD-Widerstände und SMD-Kondensatoren als 'Hühnerfutter' (im Gegensatz zu ICs und anderen Halbleitern). > Torsten C. schrieb: >> Worauf beziehst Du jetzt die "???"? > Auf die Application Notes. Application Notes sind Verwendungshinweise für elektronische Bauteile, die man auf den Internetseiten der Hersteller findet. Dort drinnen (oder auch oft schon im Datenblatt des Bauteiles) sind Beispielbeschaltungen für das betreffende Bauteil enthalten. Allerdings sollte man der englischen Sprache mächtig sein, wenn man solche Dokumente verstehen möchte. Erklärbärmodus aus. > klaro schrieb: >> Alte Elektronik-Zeitschriften können sehr inspirierend sein. > Ich habe leider kaum welche. >> Die aktuellen Exemplare dagegen sind für so was auf zu hohem >> Niveau. > Genau das habe ich schon festgestellt, schade eigentlich. Es sollte > welche für Profis und welche für Anfänger-Fortgeschrittene geben. An Deiner Stelle würde ich 'mal in öffentlichen Büchereien nach Elektronik-Bastelbüchern schauen. Da finden man meistens relativ alten Kram, der Schaltungen ohne viele ICs und moderne Spezialbauteile enthält. Anregung von mir: was mich persönlich immer sehr interessiert hat, waren Schaltungen, die Töne und Geräusche erzeugen (Richtung Musikelektronik, Synthesizer). Zu diesen Themen findet sich auch vieles im Netz.
S-Bahn-Station schrieb: > Was ist ein Ha'tak? Wohl Glotzenhasser? Ha`tak ist ein Pyramienraumschiff der Goa'uld aus der TV-Serie Stargate. https://www.google.com/search?hl=de&site=imghp&tbm=isch&source=hp&biw=1024&bih=565&q=Ha%60tak&oq=Ha%60tak&gs_l=img.12..0i19l3j0i5i19l2.1673.1673.0.4282.1.1.0.0.0.0.156.156.0j1.1.0....0...1ac.2.58.img..0.1.155.6HEladuwIhA
Klaro schrieb: > S-Bahn-Station schrieb: >> Was ist ein Ha'tak? > > Wohl Glotzenhasser? > > Ha`tak ist ein Pyramienraumschiff der Goa'uld aus der TV-Serie Stargate. > > https://www.google.com/search?hl=de&site=imghp&tbm... :) Warum dann nicht gleich ein Stargate bauen?!? ;)
Angehängte Dateien:
-
37 KB

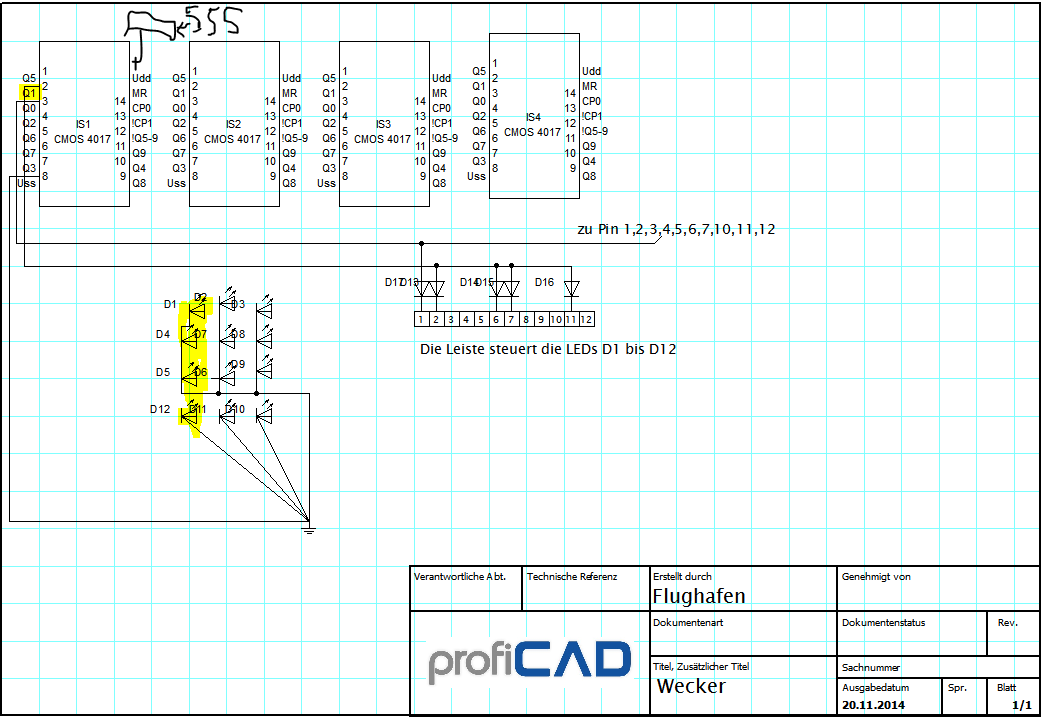

mse2 schrieb: > Für den Fall, dass Du es wirklich nicht weißt: > In der Welt der professionellen Elektronikfertigung bezeichnet man die > kleinen und billigen Bauteile wie SMD-Widerstände und SMD-Kondensatoren > als 'Hühnerfutter' (im Gegensatz zu ICs und anderen Halbleitern). Okay, ich habe Hühner. Flughafen schrieb: > Ohne Funk habe ich eine Idee bekommen: > 4 Dezimalzähler zählen bis 9 und sind so verschaltet, dass sie mit jedem > Umsprung auf 0 den nächsten Zähler auslösen. Der Minutenzähler wird von > einem NE555 Timer gesteuert. Zur Ausgabe kann man entweder jeweils eine > LED nehmen oder mit Dioden das ganze an > http://www.reichelt.de/Siebensegment-Anzeigen/TA-07-11-RT/3/index.html?&ACTION=3&LA=2&ARTICLE=31582&GROUPID=3002&artnr=TA+07-11+RT > solche Dinger anschließt, die man sich entweder kaufen oder selbst bauen > kann. Dazu noch ein Schaltplan: Oben sind die 4017-Zähler sichtbar, die von einem 555 angesteuert werden. Bisher ist nur einer verbunden. Die Signale Q0 bis Q9 werden durch Dioden auf die entsprechenden LEDs umcodiert und dann angezeigt. Markiert ist die Stellung 1. Es sind nur 0 und 1 eingebaut, den Rest kann man sich ja denken, sonst würde man nur noch Kabelsalat sehen. Das ganze sollte noch auf 5 Reihen erweitert werden, um eine bessere Lesbarkeit zu haben.
