Akku Spannung für 40W LED Lampe Kontrollieren

[André M. (andrem)]

Hallo,

komme zurzeit mit meine Programmcode hier nicht weiter, hatte angefangen
mir aus einem alten CPU Kühler und einer 70 W COB Led eine LED
Taschenlampe zu bauen, dafür habe ich zum testen so ein Meanwell Step Up
treiber aus der LDH 45 Serie verwendet. Die Treiber sind für 9-18 V
Spannung ausgelegt und haben einen Ausgangsstrom von 1050 mA, mit der
LED komme ich dann so auf ca 40 W Leistung. Betrieben wird das ganze an
einem Lipo 4 zellen Akku mit 5 A. Soweit zu der technik drum herum, habe
mir jetzt ein Attiny 85 genommen, und lese mit dem ADC ein Analogwert
vom Poti ein, und gebe das dann als PWM aus, um den Treiber zu dimmen,
jetzt möchte ich noch 2 Led´s Spannungsabhängig schalten als Akku
anzeige, und den Attiny in den Standby setzen wenn der akku leer ist, an
dem Punkt komme ich zurzeit nicht weiter, der Akku hat so um die 16,2 V
maximal wenn er frisch geladen ist, über ein Spannungsteiler aus 10 und
Knapp 23 KOhm bin ich jetzt vom Akku aus an den 2. ADC gegangen um die
Spannung zu messen,damit müssten ja ca 5 V am eingang des ADC liegen,
der Attiny läuft über ein 7805. Mit meinem Programmcode versuch komme
ich jetzt aber nicht weiter, entweder leuchten die LEDs immer oder
Garnicht, schalten aber nicht Spannungsabhängig, die PWM Regelung
funktioniert so auch nicht mehr, wenn ich versuche die PWM ausgabe
abhänging von der Spannung zu machen ... hoffe mir kann da einer weiter
helfen, Verbesserungsvorschläge sind natürlich erwünscht :)

hier mal der Programmcode:

/* ---------------------------------------------------------------------
* Pin configuration -
* PB1/OC0B: LED output PWM (Pin 6)
* PB3/OC1B: LED output Rot (Pin 2)
* PB0/OC0A: LED output Gelb (Pin 5)
* PB4/ADC2: Potentiometer input (Pin 3)
* PB2/ADC1: Akku Spannung (Pin 7)
* ~100 bytes.
*
* -------------------------------------------------------------------*/
// 9.6 MHz, built in resonator
#define F_CPU 9600000
#define LED PB1  //PWM
#define LED_Rot PB3  //Rot
#define LED_Gelb PB0  //Gelb
#include <avr/io.h>
void adc_setup (void)
{
  // Set the ADC input to PB4/ADC2
  ADMUX |= (1 << MUX1);
  ADMUX |= (1 << ADLAR);
  // Set the prescaler to clock/128 & enable ADC
  // At 9.6 MHz this is 75 kHz.
  // See ATtiny13 datasheet, Table 14.4.
  ADCSRA |= (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);

  // Set the ADC input to PB2/ADC1
  ADMUX |= (1 << MUX0);
  ADMUX |= (1 << ADLAR);
  // Set the prescaler to clock/128 & enable ADC
  // At 9.6 MHz this is 75 kHz.
  // See ATtiny13 datasheet, Table 14.4.
  ADCSRA |= (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);
}
int adc_read (void)
{
  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));
  return ADCH;
}

int adc_read_Akku (void)
{
  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));
  return ADCH;
}

void pwm_setup (void)
{
  // Set Timer 0 prescaler to clock/8.
  // At 9.6 MHz this is 1.2 MHz.
  // See ATtiny13 datasheet, Table 11.9.
  TCCR0B |= (1 << CS01);
  // Set to 'Fast PWM' mode
  TCCR0A |= (1 << WGM01) | (1 << WGM00);
  // Clear OC0B output on compare match, upwards counting.
  TCCR0A |= (1 << COM0B1);
}
void pwm_write (int val)
{
  OCR0B = val;
}
int main (void)
{
  int adc_in;
  int Akku_Value;
  // LED is an output.
  DDRB |= (1 << LED);
   DDRB |= (1 << LED_Gelb);
    DDRB |= (1 << LED_Rot);

  adc_setup();
  pwm_setup();

  while (1)
  {
    // Get the ADC value
    adc_in = adc_read();
    Akku_Value=adc_read_Akku();

    if (Akku_Value <4200)
    {
      PORTB |= (1 << LED_Gelb);
    }
    if (adc_in<4000)
    {
      PORTB |= (1 << LED_Rot);
    }
    while (Akku_Value>3700)
    {
      // Now write it to the PWM counter
      pwm_write(adc_in);
    }

  }
}

[Atmega8 A. (atmega8)]

> der Akku hat so um die 16,2 V maximal wenn er frisch geladen ist,
> über ein Spannungsteiler aus 10 und Knapp 23 KOhm bin ich jetzt
> vom Akku aus an den 2. ADC gegangen um die Spannung zu messen,

Du hast also einen 4 Zellen 5Ah Akku.

4*4,2V = 16,8V
4*3,6V = 14,4V


> // Set Timer 0 prescaler to clock/8
Im Moment hast du eine PWM-Frequenz von
9600000/256/8=4,7kHz

> Ausgangsstrom von 1050 mA
> mit der LED komme ich dann so auf ca 40 W Leistung
Dann musst dein StepUp-Wandler also ca. 40V herstellen.

> entweder leuchten die LEDs immer oder Garnicht, schalten aber nicht
> Spannungsabhängig, die PWM Regelung funktioniert so auch nicht mehr,
> wenn ich versuche die PWM ausgabe abhänging von der Spannung zu machen
Du musst das langsam machen.
Dein StepUp-Regler braucht eine gewisse Zeit bis die Spannung aufgebaut
wurde.

An deiner Stelle würde ich einen 1 Sekunden (Software-) Timer nutzen um
ein langsames anfahren der Helligkeit zu ermöglichen.

Nach dem Starten wird die LED langsam, jede Sekunde immer heller bis sie
schließlich auf 100% ist.

Du scheinst die Last so weit senken zu wollen damit die minimale
Zellspannung von 14,4V (oder absolutes Minimum ist 4*3,0V = 12,0V) nicht
erreicht wird.

Dazu könntest du den PWM-Wert z.B. alle 5 Sekunden etwas senken und dann
eine Sekunde später messen ob die Spannung des  Akkus jetzt wieder okay
ist.


Deine "adc_setup (void)"-Routine ist etwas komisch.
ADMUX |= (1 << MUX1);
ADMUX |= (1 << MUX0);

Da das erste Bt nie gelöscht wird steht in dem Register m Endeffekt bei
MUX1 eine 1 drin und auch bei MUX0.

Du wählst also den Kanal 3 aus und nicht erst 2 und dann 1.
Kann es sein dass du den falschen Kanal abrufst?

> if (Akku_Value <4200)
Du machst doch nur eine Wandlung, also kann der 10 Bit ADC-Wert nicht
größer als 1023 sein.

Du musst den Wert den du erhältst noch auf deine Referenzspannung
umrechnen. Du nutzt die 5V, aber ich empfehle das nicht da die internen
Referenz viel stabiler ist.

(die internen Referenz kann auch bei 1,114V liegen wie bei mir hier,
also kalibriere sie nach einer bekannten Spannung oder miss einfach díe
Spannung am Aref-Pin bzw. dem dort angeschlossenen 100nF Kondensator)

Beispiel:
Vref = 1,1V
ADC-Wert = 901
Spannungsteiler: 1:16 (15k und 1k oder besser 150k und 10k)

Vin = ((1,1V/1024)*(901+1))*16 = 15,50V

Einzelne Zellspannung abschätzen: 15,50V / 4 = 3,87V pro Zelle

[André M. (andrem)]

Hallo Atmega8, Danke schonmal für die Tipps

> Du hast also einen 4 Zellen 5Ah Akku.

> 4*4,2V = 16,8V
> 4*3,6V = 14,4V

Jap genau das stimmt, 16,8 V ist natürlich richtig, weis garnicht wie
ich auf 16,2 komme, mit 14,8 V ist der Akku angegeben.

>> // Set Timer 0 prescaler to clock/8
> Im Moment hast du eine PWM-Frequenz von
> 9600000/256/8=4,7kHz

Ja hat aber kein besonderen hintergrund das ich den wert genommen hab,
stammt aus einen Beispiel der Code, hab es damit getestet, das dimmen
klappt über den PWM eingang des treibes ganz gut, nur in der untersten
Poti stellung flackert es.

>> Ausgangsstrom von 1050 mA
>> mit der LED komme ich dann so auf ca 40 W Leistung
> Dann musst dein StepUp-Wandler also ca. 40V herstellen.

Jap genau, das klappt auch soweit, die treiber sind so günstig bei elpro
da lohnt selber bauen garnicht.

> Du musst das langsam machen.
> Dein StepUp-Regler braucht eine gewisse Zeit bis die Spannung aufgebaut
> wurde.
> An deiner Stelle würde ich einen 1 Sekunden (Software-) Timer nutzen um
> ein langsames anfahren der Helligkeit zu ermöglichen.
> Nach dem Starten wird die LED langsam, jede Sekunde immer heller bis sie
> schließlich auf 100% ist.

> Du scheinst die Last so weit senken zu wollen damit die minimale
> Zellspannung von 14,4V (oder absolutes Minimum ist 4*3,0V = 12,0V) nicht
> erreicht wird.
> Dazu könntest du den PWM-Wert z.B. alle 5 Sekunden etwas senken und dann
> eine Sekunde später messen ob die Spannung des  Akkus jetzt wieder okay
> ist.

Das verstehe ich gerade nicht wie du das meinst, also wie gesagt das
dimmen über ein Poti mit dem PWM ausgang am attiny klappt, die LED wird
auch problemlos gedimmt. Werde den code gleich unten anhängen der die
Grundfunktion erfüllt, Problem ist eher das ich dann total auch dem
Schlauch stehe und nicht weiter komme, folgendes will ich in den Code
integrieren :

LED Gelb geht an wenn Akku ca halb leer
LED Rot geht an wenn Akku fast leer
Und als tiefentladeschutz, soll bei niedrigsten Akkustand die LED
abgeschaltet werden, PWM wert auf 0 oder sowas, und der Attiny einfach
einschlafen, wenn die akku spannung einmal runter war bis zum tiefstwert
soll der auch nicht wieder angehen von alleine, stelle mir das so vor
das man erst mit ein uns aus schalten der lampe über nen schalter das
ding neustarten kann.

> Deine "adc_setup (void)"-Routine ist etwas komisch.
> ADMUX |= (1 << MUX1);
> ADMUX |= (1 << MUX0);

> Da das erste Bt nie gelöscht wird steht in dem Register m Endeffekt bei
> MUX1 eine 1 drin und auch bei MUX0.
> Du wählst also den Kanal 3 aus und nicht erst 2 und dann 1.
> Kann es sein dass du den falschen Kanal abrufst?
>> if (Akku_Value <4200)
> Du machst doch nur eine Wandlung, also kann der 10 Bit ADC-Wert nicht
> größer als 1023 sein.
> Du musst den Wert den du erhältst noch auf deine Referenzspannung
> umrechnen. Du nutzt die 5V, aber ich empfehle das nicht da die internen
> Referenz viel stabiler ist.
> (die internen Referenz kann auch bei 1,114V liegen wie bei mir hier,
> also kalibriere sie nach einer bekannten Spannung oder miss einfach díe
> Spannung am Aref-Pin bzw. dem dort angeschlossenen 100nF Kondensator)
> Beispiel:
> Vref = 1,1V
> ADC-Wert = 901
> Spannungsteiler: 1:16 (15k und 1k oder besser 150k und 10k)
> Vin = ((1,1V/1024)*(901+1))*16 = 15,50V
> Einzelne Zellspannung abschätzen: 15,50V / 4 = 3,87V pro Zelle

Also wie gesagt ich seh zurzeit den Wald vor Bäumen nicht, ich komm
nicht weiter wie der Grundansatz, das mit den IF abfragen für die LED´s
müsste ja etwa passen, das ich dann den falschen Port abfrage kann dann
durchaus sein, PB4/ADC2:(Pin 3) ist das Poti für die Helligkeit und
PB2/ADC1:(Pin 7)der eingang für die akkuspannung, auf die 4200 bin ich
dann nur testweise gegangen weil ich da iwie an abfrage in mV gedacht
hatte, hab schon alle möglichen werte versucht, das mit dem umrechnen
hat ich auch schon im kopf, hab dann mal test weise 500 eingeben, aber
es ändert sich nichts, die Rote und Gelbe led Leuchten dann mal immer
oder garnicht wenn ich mit dem Werten rumprobiere.

/* ---------------------------------------------------------------------

* Pin configuration -
* PB1/OC0B: LED output (Pin 6)
* PB4/ADC2: Potentiometer input (Pin 3)
*

* -------------------------------------------------------------------*/
// 9.6 MHz, built in resonator
#define F_CPU 9600000
#define LED PB1
#include <avr/io.h>
void adc_setup (void)
{
  // Set the ADC input to PB4/ADC2
  ADMUX |= (1 << MUX1);
  ADMUX |= (1 << ADLAR);
  // Set the prescaler to clock/128 & enable ADC
  // At 9.6 MHz this is 75 kHz.
  // See ATtiny13 datasheet, Table 14.4.
  ADCSRA |= (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);
}
int adc_read (void)
{
  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));
  return ADCH;
}
void pwm_setup (void)
{
  // Set Timer 0 prescaler to clock/8.
  // At 9.6 MHz this is 1.2 MHz.
  // See ATtiny13 datasheet, Table 11.9.
  TCCR0B |= (1 << CS01);
  // Set to 'Fast PWM' mode
  TCCR0A |= (1 << WGM01) | (1 << WGM00);
  // Clear OC0B output on compare match, upwards counting.
  TCCR0A |= (1 << COM0B1);
}
void pwm_write (int val)
{
  OCR0B = val;
}
int main (void)
{
  int adc_in;
  // LED is an output.
  DDRB |= (1 << LED);
  adc_setup();
  pwm_setup();
  while (1) {
    // Get the ADC value
    adc_in = adc_read();
    // Now write it to the PWM counter
    pwm_write(adc_in);
  }
}

Damit klappt das dimmen über den Poti, und in den Code bekomm ich meine
3 Funktionen nicht integriert, bin da noch nicht so Fit im
Programmieren.

[Atmega8 A. (atmega8)]

Schau mal in das Datenblatt, du musst den Multiplexer des ADCs vor dem
Start der nächsten Wandlung entsprechend setzen.

int adc_read_ch1 (void)
{
  ADMUX |= (1 << MUX0); // Kanalwechsel
  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));
  return ADCH;
}

int adc_read_ch2 (void)
{
  ADMUX |= (1 << MUX1); // Kanalwechsel
  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));
  return ADCH;
}

Wenn deine Referenzspannung bei 5V liegt und du 23k und 10k als
Spannungsteiler nutzt, dann kannst maximal eine Spannung von 16,5V
messen.
(33k/10k)*5V = 16,5V

Wenn du den Akku nicht auf 100% (4.1V oder 4.2V) auflädst und auch nicht
bis auf 3.6V entlädst, dann hält er länger.

Bei 5V als Referenz, würden 12V von deinen ADC mit dem Spannungsteiler
als (((12V/(33/10))/5V)*1024) = 744 erkannt werden.

Informiere dich mal über "ADLAR" im Datenblatt, ich glaube nicht dass du
das machen möchtest was du da machst.

Lösche dieses "ADMUX |= (1 << ADLAR);" aus deinem Quelltext.


Es ist übrigens einfacher wenn du dir die Daten anschauen kannst die der
ADC ausspuckt, dazu ist ein größerer ATmega328P besser geeignet.
Solch ein Board kostet 1,82 Euro bei eBay.

Hier die sind zum anfangen besser geeignet:
4 Euro
http://www.ebay.de/itm/301149659327

2,92 Euro
http://www.ebay.de/itm/301292188973

1,83 Euro
http://www.ebay.de/itm/351237508524

Hier könntest du die Daten über UART->USB auf dem Computer anzeigen.

[André M. (andrem)]

Hallo,

>>Schau mal in das Datenblatt, du musst den Multiplexer des ADCs vor dem
>>Start der nächsten Wandlung entsprechend setzen.
>>int adc_read_ch1 (void)
>>{
>>  ADMUX |= (1 << MUX0); // Kanalwechsel
>>  // Start the conversion
>> ADCSRA |= (1 << ADSC);
>>  // Wait for it to finish
>>  while (ADCSRA & (1 << ADSC));
>>  return ADCH;
>>}
>>int adc_read_ch2 (void)
>>{
>>  ADMUX |= (1 << MUX1); // Kanalwechsel
>>  // Start the conversion
>>  ADCSRA |= (1 << ADSC);
>>  // Wait for it to finish
>>  while (ADCSRA & (1 << ADSC));
>>  return ADCH;
>>}
Das habe ich gerade mal probiert, wenn ich es so da rein schreibe
funktioniert es auch nicht :(

>>Wenn deine Referenzspannung bei 5V liegt und du 23k und 10k als
>>Spannungsteiler nutzt, dann kannst maximal eine Spannung von 16,5V
>>messen.
>>(33k/10k)*5V = 16,5V
>>Bei 5V als Referenz, würden 12V von deinen ADC mit dem Spannungsteiler
>>als (((12V/(33/10))/5V)*1024) = 744 erkannt werden.

Habe es mal mit werten von 600-800 probiert und erstmal nur die analog
abfrage vom Poti benutzt für die IF abrage um die LED zu schalten, hat
aber auch iwie nicht geklappt, sprich der Code mit dem Poti abfragen und
als PWM ausgeben klappt, dann ist ja bereits nen Analogwert eingelesen,
nehme ich das mit dem PWM weg und schreibe direkt die IF abfrage das die
LED schaltet bei bestimmten werten, tut sich nix, also hab ich da auch
nen fehler drin.

>>Informiere dich mal über "ADLAR" im Datenblatt, ich glaube nicht dass du
>>das machen möchtest was du da machst.

>>Lösche dieses "ADMUX |= (1 << ADLAR);" aus deinem Quelltext.

hab es mal probiert, dann klappt die Abfrage nicht mehr, am PWM ausgang
ändert sich nichts mehr, irgendwie ist da der Wurm drin.

>>Es ist übrigens einfacher wenn du dir die Daten anschauen kannst die der
>>ADC ausspuckt, dazu ist ein größerer ATmega328P besser geeignet.
>>Solch ein Board kostet 1,82 Euro bei eBay.
>>Hier die sind zum anfangen besser geeignet:
>>4 Euro
>>Ebay-Artikel Nr. 301149659327
>>2,92 Euro
>>Ebay-Artikel Nr. 301292188973
>>1,83 Euro
>>Ebay-Artikel Nr. 351237508524
>>Hier könntest du die Daten über UART->USB auf dem Computer anzeigen.

hab hier verschiede arduinos liegen, damit hab ich schon sowas probiert,
habe jetzt den Attiny aber schon auf eine Platine gelötet, die in das
Lampengehäuse soll, im prinzip scheiert das ganze zurzeit am attiny Code
:(

weiteres Problem aufgetaucht :

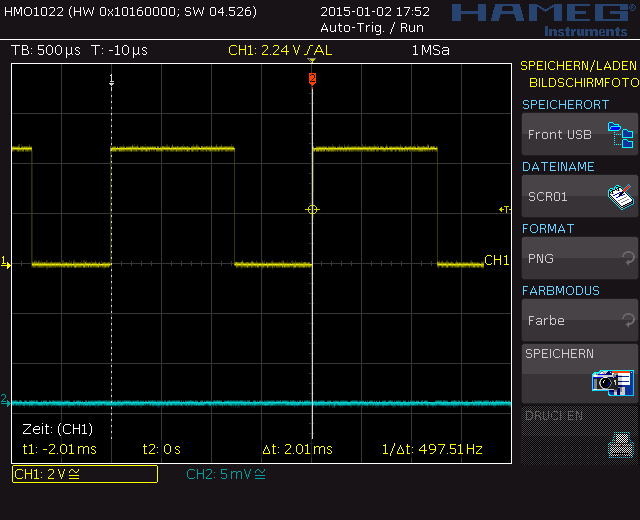

laut Code Beispiel soll die PWM Frequenz bei 4,7 Khz liegen, wenn ich
das richtig messe sind es nur 500 Hz die raus kommen.

[Atmega8 A. (atmega8)]

Du hast ADPS2 nicht gesetzt, deshalb würde der adc mit 9,6MHz/8=1,2MHz
laufen.

void adc_setup (void)
{
  // Set the ADC input to PB4/ADC2
  ADMUX |= (1 << MUX1);
  ADMUX |= (1 << ADLAR);
  // Set the prescaler to clock/128 & enable ADC
  // At 9.6 MHz this is 75 kHz.
  // See ATtiny13 datasheet, Table 14.4.
  ADCSRA |= (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);
}

uint8_t adc_8bit_read (uint8_t kanal)
{
  ADMUX &= 0b11110000; // ich will die Referenzspannung so lassen
  ADMUX |= kanal; // Kanalwechsel

  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));

  return ADCH;
}
//---------------------------------------------------------

zu ADLAR:
Wenn du ADLAR setzt und nur ADCH ausliest nutzt du nur 8 bit des
Ergebnisses und dein höchster ADC-Wert ist 255.

Wenn du 10 Bit (0..1023) willst setze ADLAR auf 0 und lese "ADCW" aus.

//---------------------------------------------------------
void adc_setup (void)
{
  // Set the ADC input to PB4/ADC2
  ADMUX |= (1 << MUX1);
  ADMUX &= ~(1 << ADLAR);
  // Set the prescaler to clock/128 & enable ADC
  // At 9.6 MHz this is 75 kHz.
  // See ATtiny13 datasheet, Table 14.4.
  ADCSRA |= (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);
}


//  kanal = 0 .. 3
uint16_t adc_10bit_read (uint8_t kanal)
{
  ADMUX &= 0b11110000; // ich will die Referenzspannung so lassen
  ADMUX |= kanal; // Kanalwechsel

  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));

  return ADCW; // 10 bit
}
//---------------------------------------------------------



zu den 500Hz:
Kannst du mal die Fuses des Controllers auslesen?

[André M. (andrem)]

>>Du hast ADPS2 nicht gesetzt, deshalb würde der adc mit 9,6MHz/8=1,2MHz
>>laufen.

okay das hab ich mal nachgetragen, verstehe das sowieso nicht wieso das
läuft wenn in dem beispiel die nur die hälfte gesetzt ist ...

>>//---------------------------------------------------------

>>zu ADLAR:
>>Wenn du ADLAR setzt und nur ADCH ausliest nutzt du nur 8 bit des
>>Ergebnisses und dein höchster ADC-Wert ist 255.

>>Wenn du 10 Bit (0..1023) willst setze ADLAR auf 0 und lese "ADCW" aus.

habe mir das mal durchgelesen, da steht ja so gesehen das man
linksbündig ausließt, habe das dann so verstanden das ich nur andersrum
auslese wenn ich das nicht setze, gut wenn man sich die register anguckt
versteht man es ungefähr, bei dem arduino kram muss man sich ja nicht
ganz so mit den registern und ect beschäftigen, deswegen fehlt mir da
wohl noch etwas das veständniss.

>>//---------------------------------------------------------
>>void adc_setup (void)
>>{
>>  // Set the ADC input to PB4/ADC2
>>  ADMUX |= (1 << MUX1);
>>  ADMUX &= ~(1 << ADLAR);
>>  // Set the prescaler to clock/128 & enable ADC
>>  // At 9.6 MHz this is 75 kHz.
>>  // See ATtiny13 datasheet, Table 14.4.
>>  ADCSRA |= (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);
>>}
>>
>>
>>//  kanal = 0 .. 3
>>uint16_t adc_10bit_read (uint8_t kanal)
>>{
>>  ADMUX &= 0b11110000; // ich will die Referenzspannung so lassen
>>  ADMUX |= kanal; // Kanalwechsel
>>
>>  // Start the conversion
>>  ADCSRA |= (1 << ADSC);
>>  // Wait for it to finish
>>  while (ADCSRA & (1 << ADSC));
>>
>>  return ADCW; // 10 bit
>>}
>>//---------------------------------------------------------

so habe ich das jetzt mal übernommen, jetzt nörgelt er noch wegen der
fehlenden zuweisung, so ganz verstehe ich jetzt auch immer noch nicht
wie er die 2 kanäle ausließt :( wieso kanal 0...3 ?

Fehlermeldung :
Warning  1  assignment makes integer from pointer without a cast
[enabled by default]
D:\Atmel\GccApplication2\GccApplication2\GccApplication2.c  76  10
GccApplication2

ich makieren zeile 76 mal im angehänten programmcode mit eine Pfeil


>>zu den 500Hz:
>>Kannst du mal die Fuses des Controllers auslesen?

SELFPRGEN = [ ]
RSTDISBL = [ ]
DWEN = [ ]
SPIEN = [X]
WDTON = [ ]
EESAVE = [ ]
BODLEVEL = DISABLED
CKDIV8 = [X]
CKOUT = [ ]
SUT_CKSEL = INTRCOSC_8MHZ_6CK_14CK_64MS

EXTENDED = 0xFF (valid)
HIGH = 0xDF (valid)
LOW = 0x62 (valid)

so das hab ich mal schnell ausgelesen, programmcode sieht jetzt zurzeit
so aus, passt warscheinlich hinten und vorn nicht was ich da gemacht hab
:-O
Vielen Dank schon mal für die ausführliche Hilfe !!!

/* ---------------------------------------------------------------------
* Pin configuration -
* PB1/OC0B: LED output PWM (Pin 6)
* PB3/OC1B: LED output Rot (Pin 2)
* PB0/OC0A: LED output Gelb (Pin 5)
* PB4/ADC2: Potentiometer input (Pin 3)
* PB2/ADC1: Akku Spannung (Pin 7)
* ~100 bytes.
*
* -------------------------------------------------------------------*/
// 9.6 MHz, built in resonator
#define F_CPU 9600000
#define LED PB1  //PWM
#define LED_Rot PB3  //Rot
#define LED_Gelb PB0  //Gelb
#include <avr/io.h>
//---------------------------------------------------------
void adc_setup (void)
{
  // Set the ADC input to PB4/ADC2
  ADMUX |= (1 << MUX1);
  ADMUX &= ~(1 << ADLAR);
  // Set the prescaler to clock/128 & enable ADC
  // At 9.6 MHz this is 75 kHz.
  // See ATtiny13 datasheet, Table 14.4.
  ADCSRA |= (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);
}


//  kanal = 0 .. 3
uint16_t adc_10bit_read (uint8_t kanal)
{
  ADMUX &= 0b11110000; // ich will die Referenzspannung so lassen
  ADMUX |= kanal; // Kanalwechsel

  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));

  return ADCW; // 10 bit
}
//---------------------------------------------------------


void pwm_setup (void)
{
  // Set Timer 0 prescaler to clock/8.
  // At 9.6 MHz this is 1.2 MHz.
  // See ATtiny13 datasheet, Table 11.9.
  TCCR0B |= (1 << CS01);
  // Set to 'Fast PWM' mode
  TCCR0A |= (1 << WGM01) | (1 << WGM00);
  // Clear OC0B output on compare match, upwards counting.
  TCCR0A |= (1 << COM0B1);
}
void pwm_write (int val)
{
  OCR0B = val;
}
int main (void)
{
  int adc_in;
  //int Akku_Value;
  // LED is an output.
  //DDRB |= (1 << LED);
  DDRB |= (1 << LED_Gelb);
  DDRB |= (1 << LED_Rot);

  adc_setup();
  //pwm_setup();

  while (1)
  {
    //Get the ADC value
->->-> Fehler  adc_in = adc_10bit_read;

    // Now write it to the PWM counter
    pwm_write(adc_in);

    if (adc_in<830)
    {
      PORTB |= (1 << LED_Gelb);
    }
    if (adc_in<780)
    {
      PORTB |= (1 << LED_Rot);
    }

  }
}

[adr (Gast)]

André MM schrieb:
> //Get the ADC value
> ->->-> Fehler  adc_in = adc_10bit_read;

Welchen Kanal willst Du auslesen?
Den mußt Du mit angeben, so wie du es im Funktonsaufruf deklariert hast.
  //  kanal = 0 .. 3
  uint16_t adc_10bit_read (uint8_t kanal)

[Atmega8 A. (atmega8)]

> PB4/ADC2:(Pin 3) ist das Poti für die Helligkeit und
> PB2/ADC1:(Pin 7)der eingang für die akkuspannung

int main (void)
{
  uint8_t adc_in; // Akku-Spannung
  uint8_t adc_poti; // Poti-Spannung

  // LED is an output.
  //DDRB |= (1 << LED);
  DDRB |= (1 << LED_Gelb);
  DDRB |= (1 << LED_Rot);

  adc_setup();
  //pwm_setup();

  while (1)
  {
    //Get the ADC value
    adc_in = adc_10bit_read(1); // lese Akkuspannung
    adc_poti = adc_10bit_read(2); // lese Poti

    // Now write it to the PWM counter
    pwm_write(adc_poti);

    if (adc_poti<830)
    {
      PORTB |= (1 << LED_Gelb); // setzen
    }else{
      PORTB &= ~(1 << LED_Gelb); // löschen
    }
    if (adc_poti<780)
    {
      PORTB |= (1 << LED_Rot);
    }else{
      PORTB &= ~(1 << LED_Rot);
    }
  }
}

Wenn du jetzt am Poti drehst verändert sich die LED-Helligkeit und die
Status-LEDs reagieren.

Ich nehme oft unsigned-Int, also uint8_t (0..255) oder uint16_t
(0..65535) wenn ich eh nur mit positiven Zahlen arbeite und bei den
Rechnungen (und den Zwischenschritten in der Rechnung) keine negativen
Zahlen herauskomme können.

> CKDIV8 = [X]
Bedeutet das nicht dass du die Frequenz des internen Oszillators durch 8
teilst?
Lese die aktuellen Fuse-Bits ein, mach den Haken bei "CKDIV8" einfach
mal raus, schreibe die Fuses zurück und teste die Frequenz noch mal.

[André M. (andrem)]

Hallo,

hatte heute mal wieder zeit etwas zu probieren, also die beiden ADC
werte auslesen klappt jetzt, das habe ich dadurch getestet das ich
einmal

pwm_write(adc_poti);
und einmal
pwm_write(adc_in);

in den Code eingetragen hab, sowohl beim regeln des Potis als auch beim
verändern der Eingangspannung für die schaltung, verändert sich der PWM
Wert. Problem ist, pro komplete poti drehung hab ich jetzt 4 mal
Dunkel/Hell anstatt über die ganze Poti bewegung von Dunkel nach Hell zu
regeln, hat das noch was mit der ADC abfrage zu tun ?

Mein Labornetzteil scheint das PWM bloß nicht zu mögen, wenn ich dann
den LED Treiber anschließe sind am Spannungseingang des LED Treibers
Oberwelle drauf, macht sich dadurch bemerkbar dass, das Labornetzteil
anfängt zu Pfeifen, aber das ist erstmal unwichtig.

Problem bleibt, die LEDs reagieren nicht, bzw schalten nicht,
angeschlossen sind sie mit 1 kOhm an der Kathode gegen masse, die Anode
ist am Attiny, leuchten dauerhaft und gehen nicht aus. Vertausche ich in
der IF abfrage:
PORTB |= (1 << LED_Gelb); // setzen
mit
PORTB &= ~(1 << LED_Gelb); // löschen
dann bleibt die LED aus, also müsste doch die Zuordnung der Ports passen
?!

Die Fuse-Bits hab ich nochmal Programmiert und "CKDIV8" rausgenommen,
jetzt hab ich knapp über 4 kHz PWM :)

Danke nochmal fur die Tipps bis jetzt, so langsam scheint es ja doch was
zu werden :)

[André M. (andrem)]

Nochmal der Programmcode, falls jemand ein Fehler finden.

/* ---------------------------------------------------------------------
* Pin configuration -
* PB1/OC0B: LED output PWM (Pin 6)
* PB3/OC1B: LED output Rot (Pin 2)
* PB0/OC0A: LED output Gelb (Pin 5)
* PB4/ADC2: Potentiometer input (Pin 3)
* PB2/ADC1: Akku Spannung (Pin 7)
* ~100 bytes.
*
* -------------------------------------------------------------------*/
// 9.6 MHz, built in resonator
#define F_CPU 9600000
#define LED PB1  //PWM
#define LED_Rot PB3  //Rot
#define LED_Gelb PB0  //Gelb
#include <avr/io.h>
//---------------------------------------------------------
void adc_setup (void)
{
  // Set the ADC input to PB4/ADC2
  ADMUX |= (1 << MUX1);
  ADMUX &= ~(1 << ADLAR);
  // Set the prescaler to clock/128 & enable ADC
  // At 9.6 MHz this is 75 kHz.
  // See ATtiny13 datasheet, Table 14.4.
  ADCSRA |= (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);
}


//  kanal = 0 .. 3
uint16_t adc_10bit_read (uint8_t kanal)
{
  ADMUX &= 0b11110000; // ich will die Referenzspannung so lassen
  ADMUX |= kanal; // Kanalwechsel

  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));

  return ADCW; // 10 bit
}
//---------------------------------------------------------


void pwm_setup (void)
{
  // Set Timer 0 prescaler to clock/8.
  // At 9.6 MHz this is 1.2 MHz.
  // See ATtiny13 datasheet, Table 11.9.
  TCCR0B |= (1 << CS01);
  // Set to 'Fast PWM' mode
  TCCR0A |= (1 << WGM01) | (1 << WGM00);
  // Clear OC0B output on compare match, upwards counting.
  TCCR0A |= (1 << COM0B1);
}
void pwm_write (int val)
{
  OCR0B = val;
}
int main (void)
{
  uint8_t adc_in; // Akku-Spannung
  uint8_t adc_poti; // Poti-Spannung

  // LED is an output.
  DDRB |= (1 << LED);
  DDRB |= (1 << LED_Gelb);
  DDRB |= (1 << LED_Rot);

  adc_setup();
  pwm_setup();

  while (1)
  {
    //Get the ADC value
    adc_in = adc_10bit_read(1); // lese Akkuspannung
    adc_poti = adc_10bit_read(2); // lese Poti

    // Now write it to the PWM counter
    pwm_write(adc_poti);

    if (adc_in<800)
    {
      PORTB |= (1 << LED_Gelb); // setzen
      }else{
      PORTB &= ~(1 << LED_Gelb); // löschen
    }
    if (adc_in<700)
    {
      PORTB |= (1 << LED_Rot);
      }else{
      PORTB &= ~(1 << LED_Rot);
    }
  }
}

[Atmega8 A. (atmega8)]

>  pro komplete poti drehung hab ich jetzt 4 mal Dunkel/Hell

Der 10 Bit ADC-Wert geht von 0 bis 1023, der 8 Bit PWM-Wert nur von 0
bis 255, also sieht das 8Bit PWM-Register (und auch die ADC-Variable)
den Übertrag (das 9. und 10. Bit) nicht und alle anderen Bits die es
sieht sind ja dann wieder null und es fängt alles von vorn an.

Ist aber mein Fehler gewesen, sorry.

Wenn ich eine 10 Bit Zahl speichern möchte, dann kann ich ja keine 8 Bit
Variable dafür nutzen.

Ersetze das in der Main().
Mach aus dem "uint8_t" ein "uint16_t"

  uint16_t adc_in; // Akku-Spannung
  uint16_t adc_poti; // Poti-Spannung

Du kannst den 10Bit ADC-Wert durch 4 teilen, dann bekommst du einen 8
Bit Wert den du in das 8 Bit Timer-Register schieben kannst.

pwm_write(adc_poti/4);

> 780 = 12,58V
> 830 = 13,38V

Die Werte sind nur so zum testen oder ?

[André M. (andrem)]

Hallo,

>>Der 10 Bit ADC-Wert geht von 0 bis 1023, der 8 Bit PWM-Wert nur von 0
>>bis 255, also sieht das 8Bit PWM-Register (und auch die ADC-Variable)
>>den Übertrag (das 9. und 10. Bit) nicht und alle anderen Bits die es
>>sieht sind ja dann wieder null und es fängt alles von vorn an.

>>Ist aber mein Fehler gewesen, sorry.

>>Wenn ich eine 10 Bit Zahl speichern möchte, dann kann ich ja keine 8 Bit
>>Variable dafür nutzen.

>>Ersetze das in der Main().
>>Mach aus dem "uint8_t" ein "uint16_t"

>>  uint16_t adc_in; // Akku-Spannung
>>  uint16_t adc_poti; // Poti-Spannung

>>Du kannst den 10Bit ADC-Wert durch 4 teilen, dann bekommst du einen 8
>>Bit Wert den du in das 8 Bit Timer-Register schieben kannst.

>>pwm_write(adc_poti/4);

Kein Thema bin ja froh das mir einer hilft ! Hatte mir das schon so in
etwa gedacht, funktioniert jetzt mit der änderung auch super !

>>> 780 = 12,58V
>>> 830 = 13,38V

>>Die Werte sind nur so zum testen oder ?

Jap das ist nur so zum testen ... Habe das jetzt mal etwas getestet und
hab die Werte angepasst. Das ganze funktioniert jetzt auch soweit, habe
die PWM_write funktion noch in eine abfrage gesetzt um den Wert auf 0 zu
setzen wenn der akku bei 12 V ist, und die Rote LED durch ein Delay
blinken lassen, das Delay scheint allerdings dafür zu sorgen das die PWM
afrage jetzt ruckelt durch die Verzögerung also wird anscheinend nur
alle 200 ms ausgeführt, gibts da ne Lösung das so zu setzen das die LED
blinkt aber die PWM abfrage trotzdem verzögerungsfrei durchgeführt wird
? dadurch das die Spannung minimal schwankt Pendelt der PWM wert jetzt
zwischen 0 und dem abfrage wert wenn der Akku 12 V erreicht hat und
fängt an wild zu blinken, kennt sich jemand mit der Power down funktion
aus ? würde gerne den PWM wert auf 0 lassen und die LED´s bzw. den
attiny komplett abschaltet wenn der akku einmal bei 12v war, quasi als
tiefentladeschutz, da hatte ich gedacht den Controller einfach
automatisch abzuschalten nachdem die If abfrage ein wert unter 12 V
erreicht hat, zurzeit sieht der Code so aus :

/* ---------------------------------------------------------------------
* Pin configuration -
* PB1/OC0B: LED output PWM (Pin 6)
* PB3/OC1B: LED output Rot (Pin 2)
* PB0/OC0A: LED output Gelb (Pin 5)
* PB4/ADC2: Potentiometer input (Pin 3)
* PB2/ADC1: Akku Spannung (Pin 7)
* ~100 bytes.
*
* -------------------------------------------------------------------*/
// 9.6 MHz, built in resonator
#define F_CPU 9600000
#define LED PB1  //PWM
#define LED_Rot PB3  //Rot
#define LED_Gelb PB0  //Gelb
#include <avr/io.h>
#include <util/delay.h>
#include <avr/sleep.h>
//---------------------------------------------------------
void adc_setup (void)
{
  // Set the ADC input to PB4/ADC2
  ADMUX |= (1 << MUX1);
  ADMUX &= ~(1 << ADLAR);
  // Set the prescaler to clock/128 & enable ADC
  // At 9.6 MHz this is 75 kHz.
  // See ATtiny13 datasheet, Table 14.4.
  ADCSRA |= (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);
}


//  kanal = 0 .. 3
uint16_t adc_10bit_read (uint8_t kanal)
{
  ADMUX &= 0b11110000; // ich will die Referenzspannung so lassen
  ADMUX |= kanal; // Kanalwechsel

  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));

  return ADCW; // 10 bit
}
//---------------------------------------------------------


void pwm_setup (void)
{
  // Set Timer 0 prescaler to clock/8.
  // At 9.6 MHz this is 1.2 MHz.
  // See ATtiny13 datasheet, Table 11.9.
  TCCR0B |= (1 << CS01);
  // Set to 'Fast PWM' mode
  TCCR0A |= (1 << WGM01) | (1 << WGM00);
  // Clear OC0B output on compare match, upwards counting.
  TCCR0A |= (1 << COM0B1);
}
void pwm_write (int val)
{
  OCR0B = val;
}
int main (void)
{
  uint16_t adc_in; // Akku-Spannung
  uint16_t adc_poti; // Poti-Spannung

  // LED is an output.
  DDRB |= (1 << LED);
  DDRB |= (1 << LED_Gelb);
  DDRB |= (1 << LED_Rot);

  adc_setup();
  pwm_setup();


  while (1)
  {
    //Get the ADC value
    adc_in = adc_10bit_read(1); // lese Akkuspannung
    adc_poti = adc_10bit_read(2); // lese Poti

    // Now write it to the PWM counter
    if(adc_in>750)
    {
    pwm_write(adc_poti/4);
    }else{
      pwm_write(0);
    set_sleep_mode(SLEEP_MODE_PWR_DOWN);
    }

    if (adc_in<975)
    {
      PORTB |= (1 << LED_Gelb); // setzen
      }else{
      PORTB &= ~(1 << LED_Gelb); // löschen
    }
    if (adc_in<880)
    {
      PORTB |= (1 << LED_Rot);
      PORTB &= ~(1 << LED_Gelb);
      _delay_ms(100);
      PORTB &= ~(1 << LED_Rot);
      _delay_ms(100);
      }else{
      PORTB &= ~(1 << LED_Rot);
    }
  }
}

[Atmega8 A. (atmega8)]

Du kannst deine PWM auch direkt deaktivieren wenn du willst.

void pwm_diable (void)
{
  TCCR0A &= ~(1 << COM0B0); // Normal port operation, OC0A disconnected.
  TCCR0A &= ~(1 << COM0B1);
}

Der Pin ist dann ein normaler I/O-Pin, also musst du den Pin vorher auf
Low setzen damit die Stromquelle abgeschaltet wird.


Du kannst dir auch in einer Variable in der Main() merken welchen
PWM-Wert du gerade eingestellt hast.
uint8_t myPWMwert = 0;

//----------------------------------------------------------


Du hast beim Sleep-Mode etwas vergessen.

set_sleep_mode(SLEEP_MODE_PWR_DOWN);
sleep_mode(); // in den Schlafmodus wechseln

//----------------------------------------------------------
Anstatt eines Delays kannst du auch deinen einzigen Timer nutzen und dir
eine Interruptroutine basteln von der du ca. 4687 mal pro Sekunde einen
Interrupt bekommst.

ISR (TIMER0_OVF_vect)
{
  ++interrupt_Timer0;
}

init_Timer0_interrupt
{
  TIFR0 = (1 << TOV0); // OverflowFlag im Interrupt FlagRegister setzen
  TIMSK0 = (1 << TOIE0); // Overflow Interrupt Enable
}

//----------------------------------------------------------

if (adc_in<880)
{
   PORTB |= (1 << LED_Rot);
   PORTB &= ~(1 << LED_Gelb);
   _delay_ms(100);
   PORTB &= ~(1 << LED_Rot);
   _delay_ms(100);
}else
{
   PORTB &= ~(1 << LED_Rot);
}

Aus dem könnten wir mit dem Interrupt-Timer etwas anderes machen:

if (adc_in>=880)
{
  Z = 0; // global als "volatile uint16_t Z = 0;" deklarieren
  if (adc_in<975)
  {
    if(interrupt_Timer0 > 469)
    {
      interrupt_Timer0 = 0;

      ++z;
      if(Z > 2){ Z = 1;}

      if(Z == 1)
      {
        PORTB |= (1 << LED_Gelb); // setzen
      }
      if(Z == 2)
      {
        PORTB &= ~(1 << LED_Gelb); // löschen
      }
    }
  }else{
  PORTB &= ~(1 << LED_Gelb);
  PORTB &= ~(1 << LED_Rot);
  }
}else{
  if(interrupt_Timer0 > 469)
  {
    interrupt_Timer0 = 0;

    ++z;
    if(Z > 2){ Z = 1;}

    if(Z == 1)
    {
      PORTB |= (1 << LED_Rot);
      PORTB &= ~(1 << LED_Gelb);
    }
    if(Z == 2)
    {
      PORTB &= ~(1 << LED_Rot);
    }
  }
}

//----------------------------------------------------------

Ich habe es nicht probiert, du musst es noch passend zusammen setzen und
musst wahrscheinlich noch meine Fehler raus machen, wahrscheinlich wirst
du auch noch bessere Bezeichnungen finden, aber Theoretisch sollte es
funktionieren.

[André M. (andrem)]

Hallo,

so richtig weiter gekommen bin ich noch nicht mit dem ganzen,
Hauptproblem ist zurzeit, das der Attiny beim Power down den Ausgang für
das PWM auf Positiv oder einfach in die Luft schaltet, das führt dazu
das der LED Treiber einfach wieder auf voller Leistung an geht und den
akku dann komplett leer zieht, was jetzt schon einmal passiert ist als
ich nicht genau aufgepasst hab. Das mit dem interrupt klappt leider auch
noch nicht, egal was ich änder, es kommen immer wieder andere fehler,
entweder nörgelt er das  "z" nicht deklariert ist, oder das
"Interrupt_Timer" nicht deklariert ist weil er die funktion anscheinend
nicht kennt .... Morgen muss ich das ganze nochmal weiter ausprobieren,
gibt es eine möglichkeit den Attiny einfach zu sagen er soll die
schleife stoppen oder zumindest ne Möglichkeit den ausgang auf Negativ
zu schalten wenn der akku leer ist ? Der treiber scheint da zu machen
was er will wenn der attiny aus geht :(

Code zurzeit :

/* ---------------------------------------------------------------------
* Pin configuration -
* PB1/OC0B: LED output PWM (Pin 6)
* PB3/OC1B: LED output Rot (Pin 2)
* PB0/OC0A: LED output Gelb (Pin 5)
* PB4/ADC2: Potentiometer input (Pin 3)
* PB2/ADC1: Akku Spannung (Pin 7)
* ~100 bytes.
*
* -------------------------------------------------------------------*/
// 9.6 MHz, built in resonator
#define F_CPU 9600000
#define LED PB1  //PWM
#define LED_Rot PB3  //Rot
#define LED_Gelb PB0  //Gelb
#include <avr/io.h>
#include <util/delay.h>
#include <avr/sleep.h>
#include <avr/interrupt.h>
//---------------------------------------------------------
void adc_setup (void)
{
  // Set the ADC input to PB4/ADC2
  ADMUX |= (1 << MUX1);
  ADMUX &= ~(1 << ADLAR);
  // Set the prescaler to clock/128 & enable ADC
  // At 9.6 MHz this is 75 kHz.
  // See ATtiny13 datasheet, Table 14.4.
  ADCSRA |= (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0) | (1 << ADEN);
}


//  kanal = 0 .. 3
uint16_t adc_10bit_read (uint8_t kanal)
{
  ADMUX &= 0b11110000; // ich will die Referenzspannung so lassen
  ADMUX |= kanal; // Kanalwechsel

  // Start the conversion
  ADCSRA |= (1 << ADSC);
  // Wait for it to finish
  while (ADCSRA & (1 << ADSC));

  return ADCW; // 10 bit
}
//---------------------------------------------------------


void pwm_setup (void)
{
  // Set Timer 0 prescaler to clock/8.
  // At 9.6 MHz this is 1.2 MHz.
  // See ATtiny13 datasheet, Table 11.9.
  TCCR0B |= (1 << CS01);
  // Set to 'Fast PWM' mode
  TCCR0A |= (1 << WGM01) | (1 << WGM00);
  // Clear OC0B output on compare match, upwards counting.
  TCCR0A |= (1 << COM0B1);
}
void pwm_write (int val)
{
  OCR0B = val;
}
int main (void)
{
  uint16_t adc_in; // Akku-Spannung
  uint16_t adc_poti; // Poti-Spannung

  // LED is an output.
  DDRB |= (1 << LED);
  DDRB |= (1 << LED_Gelb);
  DDRB |= (1 << LED_Rot);

  adc_setup();
  pwm_setup();


  while (1)
  {
    //Get the ADC value
    adc_in = adc_10bit_read(1); // lese Akkuspannung
    adc_poti = adc_10bit_read(2); // lese Poti

    // Now write it to the PWM counter
    if(adc_in>750)
    {
    pwm_write(adc_poti/4);
    }else{
    pwm_write(0);
    set_sleep_mode(SLEEP_MODE_IDLE);
    sleep_mode(); // in den Schlafmodus wechseln
    }

    if (adc_in<965)
    {
      PORTB |= (1 << LED_Gelb); // setzen
      }else{
      PORTB &= ~(1 << LED_Gelb); // löschen
    }
    if (adc_in>=880)
    {
      int z;
      z = 0; // global als "volatile uint16_t Z = 0;" deklarieren


      if(interrupt_Timer 0 > 469 )
      {
        interrupt_Timer 0 = 0;

        ++z;
        if(z > 2){ z = 1;}

        if(z == 1)
        {
          PORTB |= (1 << LED_Rot);
          PORTB &= ~(1 << LED_Gelb);
        }
        if(z == 2)
        {
          PORTB &= ~(1 << LED_Rot);
          PORTB &= ~(1 << LED_Gelb);
        }
      }
    }


blinken soll nur die Rote, die gelbe kann durchgehend leuchten wenn der
fall zutrift. Wenn Rot an ist, bzw blinkt soll die gelbe auf jeden fall
aus sein.

Naja erfolgreiche Arbeitswoche für alle die seit gestern wieder los
müssen, morgen ist ja schon wieder Mittwoch :)

[André M. (andrem)]

Hallo,

Kopf mal ein wenig angestrengt und logisch gedacht, testweise 4,7 kOhm
pull down an Masse scheinen das Problem erstmal beseitigt zu haben,
bleibt nur erstmal nur das Interrupt Problem mit der blinkenden LED.

gruß André

[Atmega8 A. (atmega8)]

Du solltest einen PullDown-Widerstand (10k oder 100k) nutzen der den
PWM-Pin nach Masse zieht.

Wenn du die PWM abschalten möchtest schaltest du erst PB1 auf LOW und
deaktivierst dann die PWM-Funktion des Pins PB1.
Die Datei dazu ist im Anhang.

[André M. (andrem)]

Hallo,

10 kOhm muss ich nochmal bestellen, hab es mit 4,7 kOhm probiert, also
bis jetzt funktioniert es mit dem Pull Down, bleibt das Problem mit der
blinkenden LED, heute muss ich erstmal etwas am gehäuse weiter machen.

gruß André

[Atmega8 A. (atmega8)]

> 10 kOhm muss ich nochmal bestellen, hab es mit 4,7 kOhm probiert,
Das sind nur meine Vorschläge, 4k7 sind auch okay und es ist eigentlich
recht egal.
Bei dir macht es ja absolut nichts ob nun 0.005, 0.05mA oder 1mA über
den PullDown-Widerstand fließen wenn die Lampe aktiv ist. :-)

Wenn das mit dem Programm immer noch nicht geht kannst du mir auch eine
PN schicken.

[André M. (andrem)]

Hallo,

ich melde mich dann auch nochmal zurück, aktueller Stand, die Leuchte
funktioniert soweit, hatte nicht viel Zeit daran weiter zu bauen, aber
das Gehäuse ist jetzt auch fast fertig, nur kann ich das Programm
zurzeit nicht weiter bearbeiten, leider sind die Dateien verloren
gegangen (Festplatte schrott) denke aber das ich mir das gröbste aus dem
Thread hier zusammen kopieren kann ... hier mal nen Bild vom Gehäuse

[Atmega8 A. (atmega8)]

André MM schrieb:
> hier mal nen Bild vom Gehäuse

Das sieht recht groß aus.

Hast du eigentlich einen kleinen Lüfter eingeplant?
40W muss man auch erst mal wegbekommen, ich habe mit 30W schon meine
Probleme und passiv habe ich das nicht so wegbekommen dass die
Temperatur des Gehäuses noch akzeptabel war.

> leider sind die Dateien verloren gegangen (Festplatte schrott)
So ein Festplattenproblem hatte ich auch letztens, es waren aber nicht
alle Dateien weg, sondern es waren "nur" einige beschädigt.
Als ich die Daten kopieren wollte konnte ich nur 300MByte einer 12GByte
große Datei kopieren. (Dateisystem: ext4)

Einige kleine Dateien (.odt) konnte ich mit LibreOffice nicht mehr
öffnen, aber ich konnte sie entpacken und mir einen Teil des Inhalts
anschauen.
In der Datei fehlte (oder war fehlerhaft) scheinbar nur ein Zeichen an
einer Stelle und schon konnte die ganze Datei nicht mehr geöffnet
werden.

Gibt es keine Parität oder andere Wiederherstellungsinformationen bei
Zip-Dateien?

Bei RAR konnte man glaube ich eine gewisse Menge an Bits für die
Wiederherstellungsinformationen definieren.

[André M. (andrem)]

Hallo,

Ja also klein ist das ding nicht wirklich geworden, hinten fehlt noch ne
Abdeckung ... in den Vierkant Rohren passen die Lipo´s genau rein :) das
teil soll hauptsächlich als Arbeitlampe dienen, hab schon öfters mal den
Fall gehabt das ich den Strom abstellen musste und in dunklen ecken oder
Kellern was umklemmen musste, mit einer normalen LED Taschenlampe muss
man auch schon ein dabei haben der wenigsten halbwegs in die Richtung
leuchtet damit man dann was sieht, mit dem ding sollte das jetzt auch
alleine möglich sein, knapp 4500 lumen sollten da reichen, bin mir bloß
mit dem Refektor noch unschlüssig ... unten drunter wird noch nen
verstellbarer Fuß kommen, sodass man die Lampe auch schräg hoch leuchten
lassen kann, hinten im Griff wird noch ne kleine Buchse eingebaut, da
könnte man dann ein Kabel einstecken und die Ganze Lampe am
Zigarettenanzünder oder ect betreiben, allerdings wird das noch
problematisch mit dem Attiny, der schaltet ja bei der Spannung glaube
schon zum Akku schutz ab, denke da könnte man dem eventuell über ein
zweiten Spannungsteiler eine andere Spannung vorgaukeln.
Der linke Schalter ist jetzt Externe Spannung/Aus/Akku und der rechte
Schalter Akku1/Akku2.

Das mit der Kühlung klappt besser wie ich dachte, mit normalen Kühlern
hatte ich auch immer so meine Probleme, hab dann einfach mal nen
anständigen CPU Kühler mit einigen Heatpipes genommen, und siehe da, der
bekommt die Wärme anscheinend deutlich besser weg. Hatte mit
Wärmeleitkleber ein PT1000 direkt auf die Keramik der LED mit geklebt,
bei 55 Grad war nach einigen Stunden schluss, jetzt so fest verschraubt
im Gehäuse geben die Bleche vllt auch noch etwas Wärme ab, also wärmer
sollte das ganze nicht werden, schöner Handwärmer wenn es kalt draußen
ist :D

War eine alte Festplatte, nicht so tragisch um die Daten weil da kaum
was drauf war, habe mir jetzt nen schnelleren Rechner für die Werkstatt
zusammen gebaut. Da werden die Daten auch wieder Regelmäßig gesichert,
die Projekte landen jetzt gleich im Microsoft One Drive.

so genug geschrieben, wenn das Projekt bald fertig ist kommen nochmal
Bilder. Zurzeit stockt das ganze wieder, gerade ist nen alter
Plattenspieler wichtiger.

Gruß André
