FM-Radio, MP3 Player im Würfel

[Hewlett (Gast)]

Ein interessantes "Spielzeug".
Unter 10.- inkl. Versand aus China kommt dieser Würfel.
Eingebaut ist ein FM-Radio inkl. Teleskopantenne, ein MP3 Player für USB
sowie Mikro SD Karte und ein Lautsprecher.
Die FM-Empfindlichkeit ist hoch (ca. 2µV für 20 dB S/N/am LS), die
LS-Wiedergabequalität erstaunlich gut.
Der Akku hält mit einer Ladung ca. 3 Stunden.
Der FM-Empfänger hat keine einzige Spule !!

[npn (Gast)]

Sieht aus wie das Teil, was schon seit längerer Zeit von Pearl verkauft
wird. Für seine Größe hat es schon einen vernünftigen Klang. Recht wenig
Verzerrungen, wenns mal lauter wird. Klar, ist kein Bose, aber so zum
nebenher berieseln gehts schon...

[Harzer Roller (Gast)]

Richtig interessant wäre es ja gewesen, wenn die Beleuchtung so gewählt
worden wäre, daß man die Beschriftung auf den ICs lesen könnte ;-)

Woher hast Du denn das schöne Teil eigentlich?

[Harzer Roller (Gast)]

Ist auf der Rückseite auch noch was Bestücktes?

[npn (Gast)]

Harzer Roller schrieb:
> Woher hast Du denn das schöne Teil eigentlich?

http://www.pearl.de/a-PX1564-1235.shtml

Mal gibt es ds gratis, mal 5,-€, im Augenblick 14,90, auch für 29,-€
hatten sie es schon im Programm. Einfach warten, bis der Preis wieder
gesunken ist...

[Harzer Roller (Gast)]

npn schrieb:
> http://www.pearl.de/a-PX1564-1235.shtml
>
> Mal gibt es ds gratis, mal 5,-€, im Augenblick 14,90, auch für 29,-€
> hatten sie es schon im Programm. Einfach warten, bis der Preis wieder
> gesunken ist...

Dankeschön.

Ob das Ding am Kopfhörerausgang wohl Stereo auswirft? Fragen über Fragen
;-)

[npn (Gast)]

Harzer Roller schrieb:
> Ob das Ding am Kopfhörerausgang wohl Stereo auswirft?

Ja, macht es. Ich hab zwar selber keins, aber Bekannte von mir. Und da
hab ich schon Kopfhörer dran gehabt und auch ein 3,5mm-Klinkenkabel zur
Stereoanlage. Da kommt definitiv Stereo raus.

[Harzer Roller (Gast)]

npn schrieb:
> Harzer Roller schrieb:
>> Ob das Ding am Kopfhörerausgang wohl Stereo auswirft?
>
> Ja, macht es. Ich hab zwar selber keins, aber Bekannte von mir. Und da
> hab ich schon Kopfhörer dran gehabt und auch ein 3,5mm-Klinkenkabel zur
> Stereoanlage. Da kommt definitiv Stereo raus.

Das klingt ja recht gut. Das Kistchen darf definitiv auf die Liste
netter, kleiner, potentieller Geburtstagsgeschenke u.ä. :-)

[Stefan M. (derwisch)]

Der Radioteil basiert meist auf einem "BK1068" Chip oder sehr ähnlichen
Varianten.
B.Kainka hat viel zu dem Thema auf seiner Bastelseite zu bestaunen.

Die Empfindlichkeit und Klangqualität ist enorm, wenn man es richtig
beschaltet.

Kleine FM Radios mit BK1068 findet man sogar in Kinderzeitschriften als
"Beilage".

[Hewlett (Gast)]

Am IC steht BCF 360P.
Habe gegoogelt, aber nichts gefunden.
Stereo Wiedergabe über KH ist vorhanden.
Übrigens, mit Frequenzanzeige im Radiobetrieb.

[Rufus Τ. F. (rufus)]

Harzer Roller schrieb:
> Ist auf der Rückseite auch noch was Bestücktes?

Sicher, da ist unter anderem ein SD-Karten-Slot.

"Hewlett", wo bleibt das Bild von der Platinenrückseite?

[Hewlett (Gast)]

Auf der Rückseite ist nichts, nur Leiterbahnen und ein Mini-Quarz für
die ebenfalls eingebaute Uhr.

[npn (Gast)]

Hewlett schrieb:
> Auf der Rückseite ist nichts, nur Leiterbahnen und ein Mini-Quarz
> für die ebenfalls eingebaute Uhr.

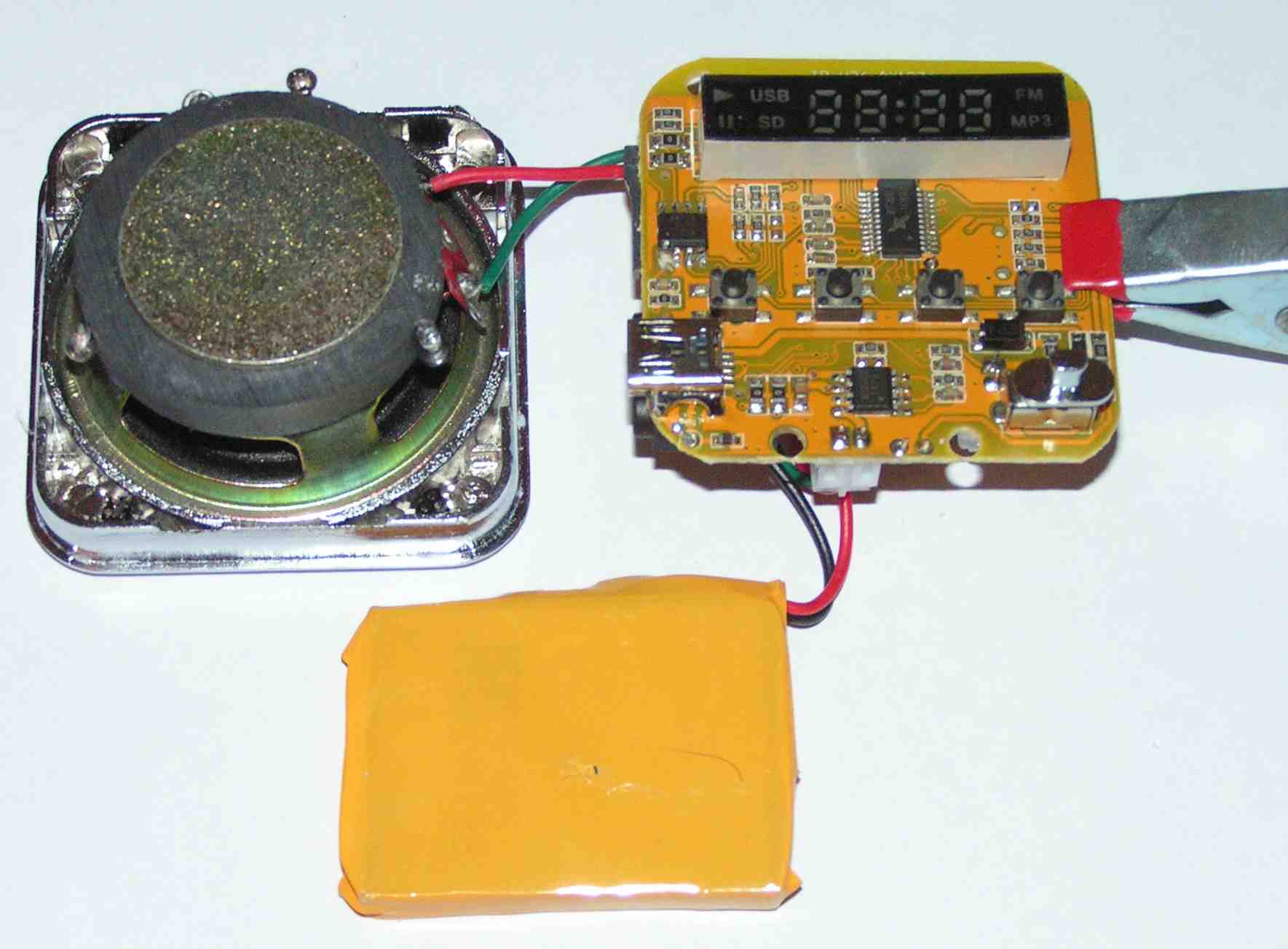

Auf deinem dritten Bild sieht man doch, daß der SD-Kartenslot auf der
anderen Seite der Platine gegenüber der USB-Buchse ist.
Mach doch bitte noch ein Foto von der Rückseite, ja?

[Christopher B. (chrimbo)]

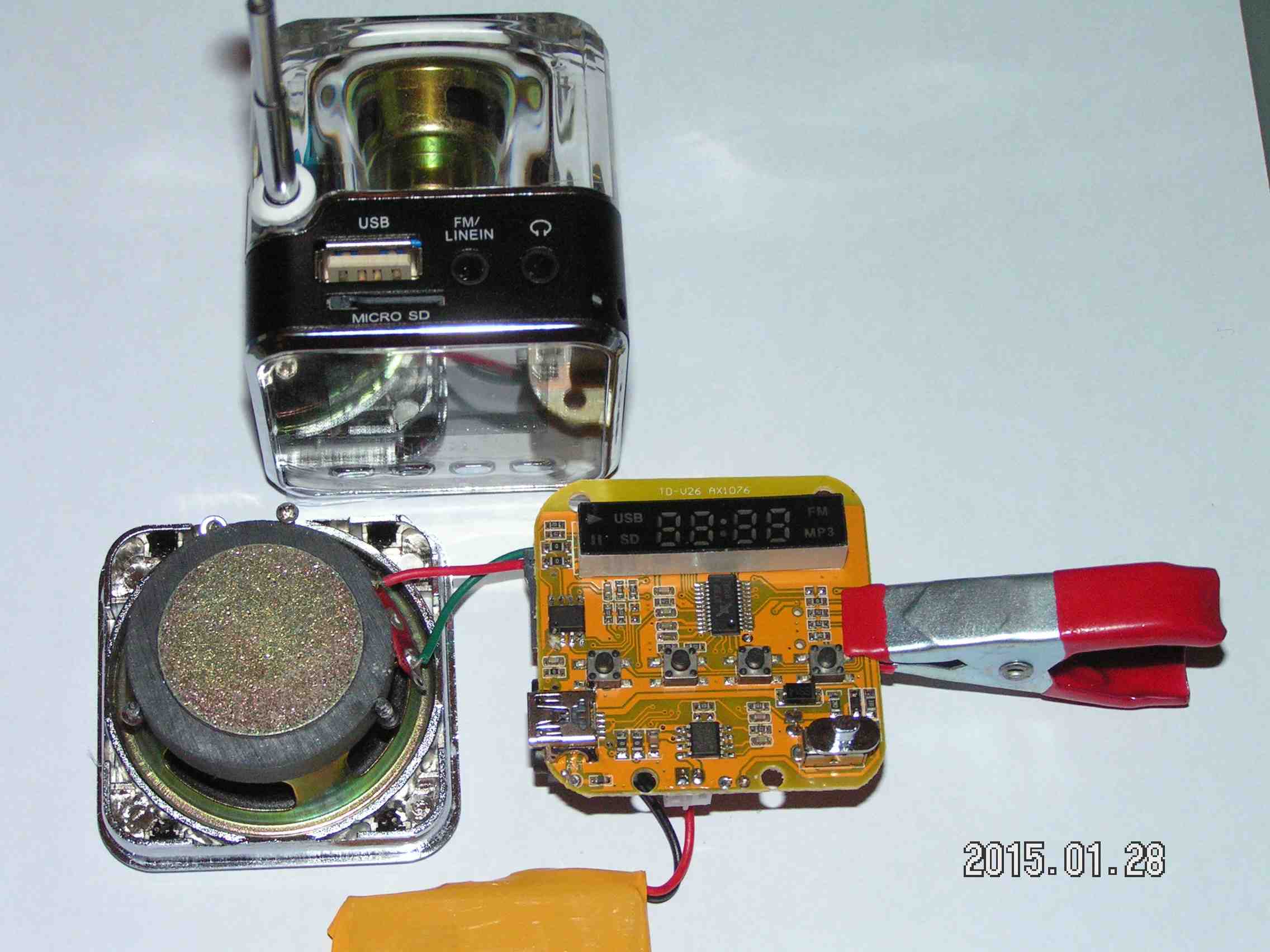

Ist der Würfel da mit Antenne auf dem dritten Bild das Gehäuse? Ich kann
mir nicht vorstellen wie diese Platine da rein soll.

Warum ist da eine Mini(?)-USB Buchse drauf, aber oben am Gehäuse eine
Normale USB-A Buchse?
Unter dieser  Buchse sieht es aus als wären da die Klinkenanschlüsse,
aber das bekomme ich auch nicht ins Gehäuse, dann müsste die Platine ja
um 90° gedreht darein, aber dann kommt das mit den Tastern doch nicht
hin?

Habe ich einen Denkfehler? Ich kann mir das wirklich nicht vorstellen.
Bitte klärt mich auf.

[Harzer Roller (Gast)]

Ich häng auch grad an der Stelle ...

[npn (Gast)]

Christopher B. schrieb:
> Ist der Würfel da mit Antenne auf dem dritten Bild das Gehäuse?
> Ich kann
> mir nicht vorstellen wie diese Platine da rein soll.
>
> Warum ist da eine Mini(?)-USB Buchse drauf, aber oben am Gehäuse eine
> Normale USB-A Buchse?
> Unter dieser  Buchse sieht es aus als wären da die Klinkenanschlüsse,
> aber das bekomme ich auch nicht ins Gehäuse, dann müsste die Platine ja
> um 90° gedreht darein, aber dann kommt das mit den Tastern doch nicht
> hin?
>
> Habe ich einen Denkfehler? Ich kann mir das wirklich nicht vorstellen.
> Bitte klärt mich auf.

Stimmt, die Mikro-USB-Buchse müßte demnach an der linken Seite des
Gehäuses sein. Und die große USB-Buchse und der SD-Slot sind dann wohl
im Gehäuse verbaut. Und wie sind die beiden dann an die Platine
angeschlossen?

[Harzer Roller (Gast)]

Und wie heißen denn nu die 3 Chips?

[OderSo (Gast)]

Mini USB ist zum Laden des Akkus.
Große USB ist für USB Sticks
Auf dem rechten Bild sieht man schwach unten die Tasten.
Unten Tasten, oben Display, dahinter die Anschlüsse.
Das passt schon.

http://www.ebay.de/itm/Portabler-Mini-Lautsprecher-Wuerfel-Musikbox-Soundstation-Speaker-MP3-Player-USB-/301064432199


OderSo

[npn (Gast)]

OderSo schrieb:
> Mini USB ist zum Laden des Akkus.
> Große USB ist für USB Sticks
> Auf dem rechten Bild sieht man schwach unten die Tasten.
> Unten Tasten, oben Display, dahinter die Anschlüsse.
> Das passt schon.
>
> Ebay-Artikel Nr. 301064432199
>
> OderSo

Beantwortet aber immer noch nicht die Frage, wo und wie die große
USB-Buchse und der SD-Slot an die Platine angeschlossen wird. Die beiden
sitzen ja offensichtlich im Gehäuse und nicht auf der Platine.

[Hewlett (Gast)]

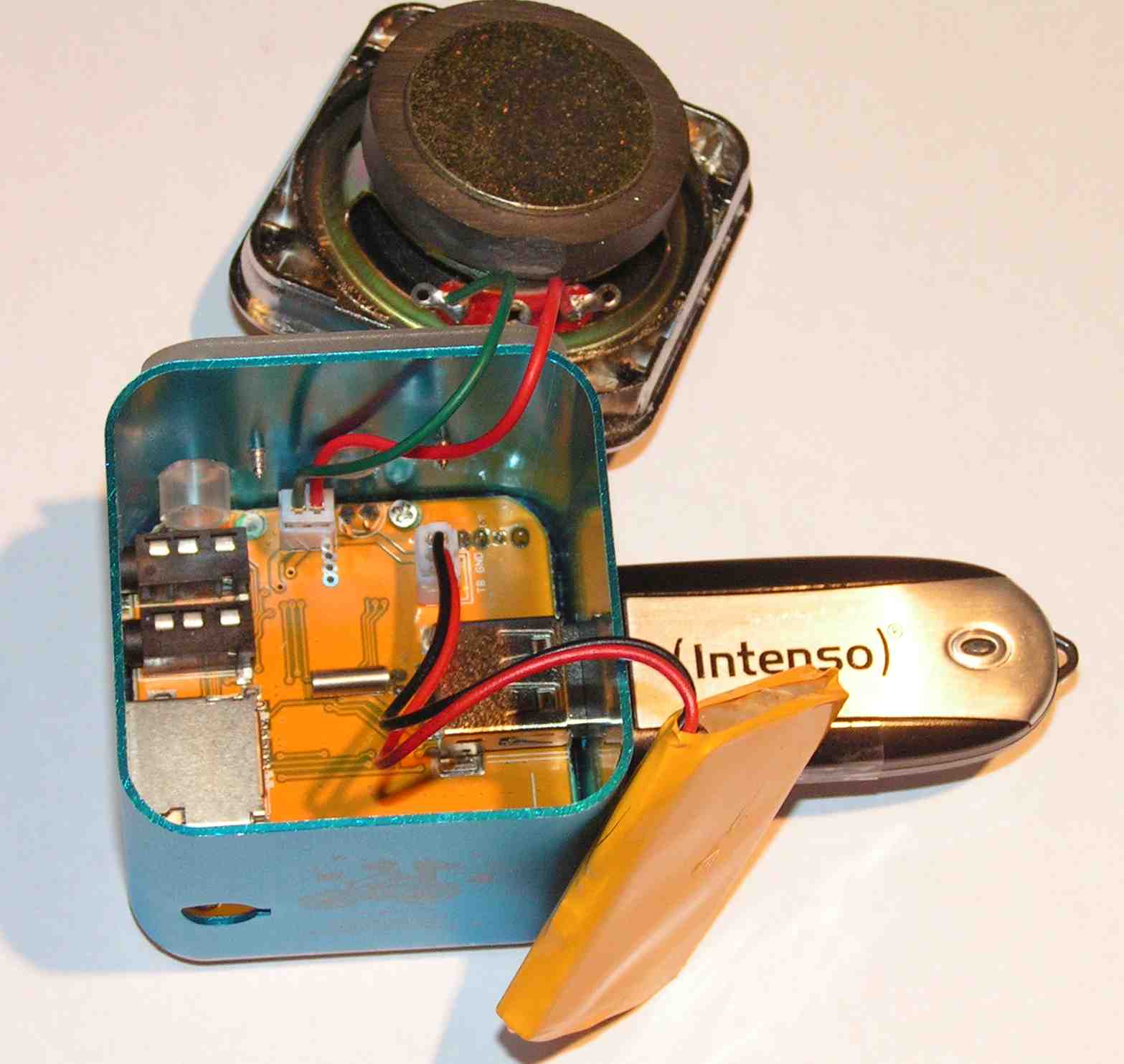

Also, der geöffnete Würfel ist nicht der , welcher komplett im oberen
Bild zu sehen ist.
Es gibt offensichtlich mehrere optisch unterschiedliche Ausführungen,
aber mit den gleihen Bedieneigenschaften und Wiedergabemölichkeiten.
Der geöffnete Würfel hat ein defektes Display, darum habe ich ihn
zerlegt.

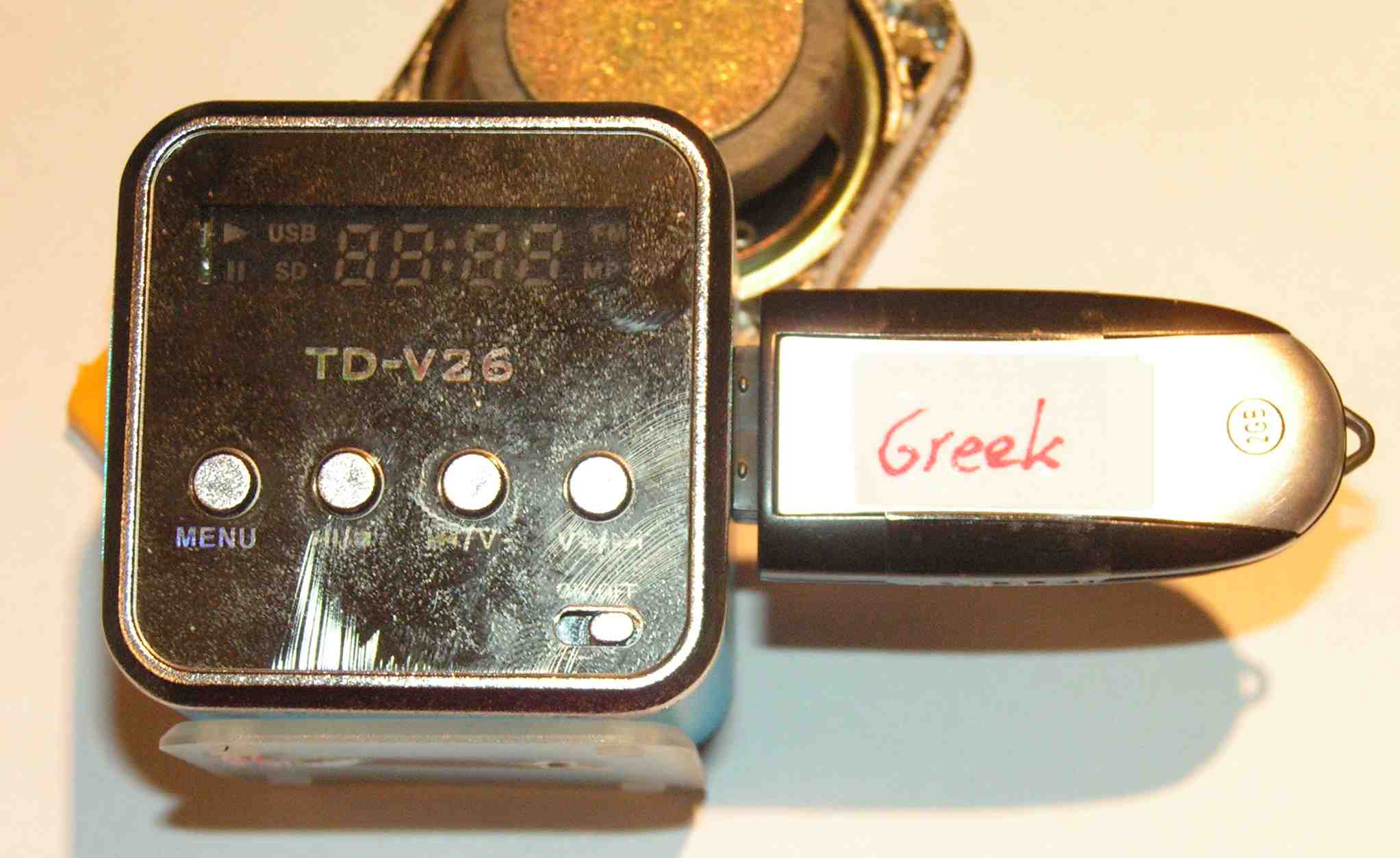

Die Aufschrift auf den ICs ist mit Ausnahme des "großen" nicht lesbar.
Googelt mal nach TD-V26

[ad (Gast)]

kann ich stärkeren akku einbauen länger betrieb
wenn welche 1000er?
