HDMI Stecker für Boardmontage

[Johann (Gast)]

Ich suche einen HDMI Male Steckverbinder für Boardmontage (siehe Link
unten). Jedoch habe ich leider bis jetzt nur bei einen Hersteller in
Taiwan etwas gefunden.

http://www.morethanall.com/products/index/btype_id/7/type_id/77/id/3664

Hier wird die Beschaffung jedoch sehr schwierig. Ich hätte nicht gedacht
das es so schwer ist einen männlichen HDMI Steckverbinder zu bekommen.

Buchsen gibt es ja wie Sand am Meer :-). Kennt vielleicht jemand einen
Händler wo man solche HDMI Boardsteckverbinder beziehen kann?

[Paulo M. (paulo)]

Hallo,
Aliexpress hat solche, wenn du da bestellen kannst.

z.B.
http://de.aliexpress.com/store/product/HDMI-Male-Plug-19-Pin-Connector-Jack/802299_448219589.html

habe das ers beste Angebot genommen, gibt aber mehrere.

Gruß

[Andreas W. (andreasw)]

Paulo M. schrieb:
> Aliexpress hat solche, wenn du da bestellen kannst.
> z.B.
http://de.aliexpress.com/store/product/HDMI-Male-Plug-19-Pin-Connector-Jack/802299_448219589.html

Der ist aber nicht für die Platinenmontage.

Molex 47630-1000
http://www.molex.com/molex/products/datasheet.jsp?part=active/0476301000_IO_CONNECTORS.xml
http://www.mouser.de/Search/ProductDetail.aspx?R=47630-1000

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Andreas Watterott schrieb:
> Molex 47630-1000
Das ist aber kein Stecker.

Die Google-suche mit "hdmi male pcb mount" findet einiges, aber leider
nur in China...  :-/

Johann schrieb:
> wo man solche HDMI Boardsteckverbinder beziehen kann?
Genau solche Kantenmontierten Stecker?

[Johann (Gast)]

Bei Molex hatte ich bereits auch schon geschaut, jedoch sind das alles
die Buchsen und nicht die Stecker. Oder Molex hat das falsche Bild
hinterlegt.

Aliexpress kannte ich noch gar nicht. Hier ist jedoch das Problem mit
der langen Verfügbarkeit. Muss man hier eigentlich das Geld bereits
bezahlen bevor man die Ware bekommt oder wie läuft das?

[Johann (Gast)]

Die Lieferzeit von 60 Tagen ist auch viel zu lang. Ich benötige das Teil
schon gestern :-)

[David .. (volatile)]

Johann schrieb:
> Bei Molex hatte ich bereits auch schon geschaut, jedoch sind das alles
> die Buchsen und nicht die Stecker. Oder Molex hat das falsche Bild
> hinterlegt.
>
> Aliexpress kannte ich noch gar nicht. Hier ist jedoch das Problem mit
> der langen Verfügbarkeit. Muss man hier eigentlich das Geld bereits
> bezahlen bevor man die Ware bekommt oder wie läuft das?

Ali tritt als Treuhandkonto auf, wenn du die Ware kriegst autorisierst
du die Auszahlung

[testtest (Gast)]

Was suchst du denn genau? Der bei morethanall abgebildete Stecker wird
seitlich auf eine Platine gesteckt. Oder brauchst du einen stehenden THT
Stecker?
Mittlerweile macht Würth auch in Signalsteckverbinder. Es könnte sich
lohnen da mal nachzufragen. Die haben nicht alles auf ihrer Homepage
drauf.

[Johann (Gast)]

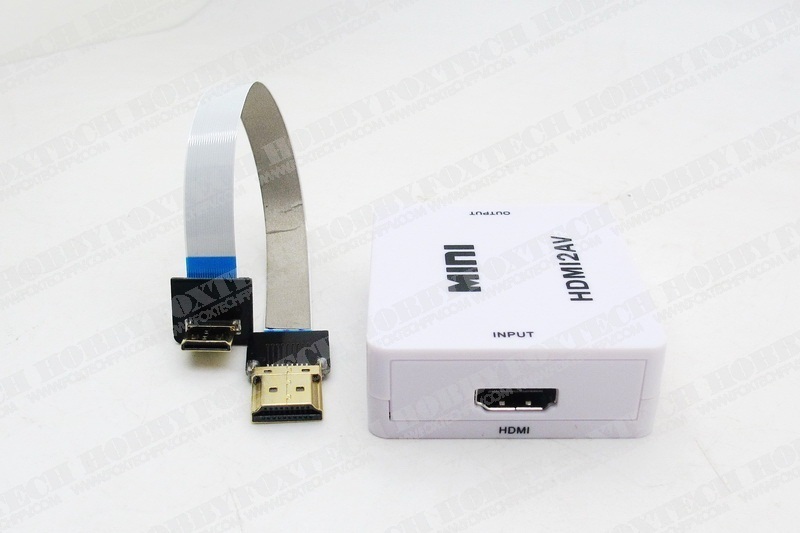

Ich suche das was auf dem Bild dargestellt ist.

Eine THT Variante habe ich bis jetzt noch nicht gefunden. Der Stecker
auf dem Bild ist ein HDMI EDGE PLUG, das heist das hälfte der Pins auf
der Oberseite der Platine liegen und die anderen auf der Unterseite.
Dies wird auch sehr oft bei USB Stciks verwendet.

[Mitleser (Gast)]

Hallo,

http://www.xmultiple.com/xdrawHDMI.htm

Vielleicht hilft es...

[Andreas W. (andreasw)]

Lothar Miller schrieb:
> Andreas Watterott schrieb:
>> Molex 47630-1000
> Das ist aber kein Stecker.

Stimmt, ich dachte das Bild wäre falsch, da im Text "Gender Male" steht.

Johann schrieb:
> Eine THT Variante habe ich bis jetzt noch nicht gefunden. Der Stecker
> auf dem Bild ist ein HDMI EDGE PLUG, das heist das hälfte der Pins auf
> der Oberseite der Platine liegen und die anderen auf der Unterseite.

Die Stecker kann man scheinbar auch als 90° Variante nutzen.

[Karlheinz K. (oldmicho)]

Hallo, Johann - bist du oder jemand zwischenzeitlich fündig geworden,
denn ich stehe vor dem gleichen Problem. Sollte ebenfalls ein HDMI A
Stecker zur Boardmontage haben, möglichst mit den 19Pins in einer Reihe,
aber kann nichts finden. Gibt es da Möglichkeiten ? Viel Dank für eure
Hife

[Karlheinz K. (oldmicho)]

Weiss wirklich niemand eine Quelle ?

[Steckerling (Gast)]

Der Stecker von Molex ist inzwischen abgekündigt. Ich suche immer noch
nach THT oder SMT HDMI Steckern.

[Mini HDMI (Gast)]

Hier wäre eine SMD Variante, allerdings Mini HDMI:

https://de.farnell.com/multicomp/60s019p-301n-b1/steckv-mini-hdmi-stecker-19pos/dp/2751198?st=hdmi
