Egal-12-LEAD PLASTIC MSOP Gheäuse

[Peter (Gast)]

Guten Tag,

ich habe ein kleine Problem. Ich habe einen Baustein auf Farnell
gefunden, zu diesem gibt es leider keine fertige lib. Bei diesem
Baustein handelt es sich um ein DC/DC-Wandler der Firma Linear. Er

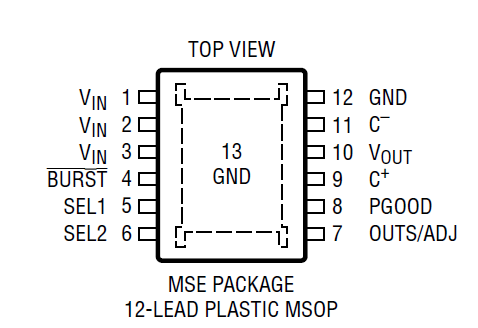

besitzt ein Gehäuse vom Typ 12-LEAD PLASTIC MSOP und ein MSE Package.

Hat jemand schon ein fertiges Package oder sogar die Lib. Oder wie geht
man am besten so ein Problem an?

mit freundlichen Grüßen

Peter

[npn (Gast)]

Peter schrieb:
> Guten Tag,
>
> ich habe ein kleine Problem. Ich habe einen Baustein auf Farnell
> gefunden, zu diesem gibt es leider keine fertige lib. Bei diesem
> Baustein handelt es sich um ein DC/DC-Wandler der Firma Linear. Er
> besitzt ein Gehäuse vom Typ 12-LEAD PLASTIC MSOP und ein MSE Package.
>
> Hat jemand schon ein fertiges Package oder sogar die Lib. Oder wie geht
> man am besten so ein Problem an?
>
> mit freundlichen Grüßen
>
> Peter

Kommt darauf an, was du machen willst. Ich vermute, du willst das für
ein Layoutprogramm machen. Wenn du Eagle hast, kannst du das Bauelement
im Bibliothek-Editor einfach selbst erstellen (oder ein vorhandenes
ändern und unter neuem Namen speichern). Die Maße dazu hast du ja
sicherlich im Datenblatt des Wandlers.

[Peter (Gast)]

ich würde gern ein Schaltplan + Layout erstellen. Und dafür brauche ich
den Baustein in Eagle.

[npn (Gast)]

Peter schrieb:
> ich würde gern ein Schaltplan + Layout erstellen. Und dafür
> brauche ich
> den Baustein in Eagle.

Dann ist es doch so, wie ich vermutet hatte. Schau dir an, wie man ein
Bauteil in Eagle erstellt. Das kannst du dir im Handbuch (bzw. in der
Hilfe) anschauen und in YT sind auch viele Videos dazu.
https://www.youtube.com/results?search_query=eagle+bauteil+erstellen

Das brauchst du immer wieder. Investiere die halbe Stunde zum lernen,
das lohnt sich...

[6a66 (Gast)]

Peter schrieb:
> ich würde gern ein Schaltplan + Layout erstellen. Und dafür brauche ich
> den Baustein in Eagle.

Also wir verwenden von Linear Bausteine in dem Gehäuse. Für die
Hobbybastelei rate ich Dir von dem Gehäuse ab, das lässt sich gut nur
mit Heißluft in bleihaltig löten und nur wenn Du auch 0402 manuell
verabeiten kannst.

Für kommerziell kein Problem.

rgds

[Peter (Gast)]

Danke für den Rat. Die Fertigung sollte klein Problem sein, da das ein
Uni-Projekt ist. Spricht die Platine wird im Reinraum geätzt und
anschließend bestückt und gelötet. Ich werde mir mal ein paar Videos
anschauen. Wenn ich nicht weiter kommt frag ich hier nochmals nach
hilfe.

[Pete K. (pete77)]

In Eagle gibt es die ref-packages Bibliothek. Möglicherweise findest Du
da etwas.

[Peter (Gast)]

Danke für den Tipp. Habe nachgeschaut leider war dort nur ein Baustein
mit 10 Pins......
