Günstigter Weg zu Platinen

[Britzel (Gast)]

Hallo,

brauche einige Tipps von erfahrenen Leuten.

Ich will für eine Abschlussarbeit 8 kleine PCBs (5cm x 5cm)
oder wenn es günstiger geht die Stückzahl verkleinern bis zu einer
Großen (20cm x 20cm).
Ich bin Student und will nicht zu viel Geld vorstrecken und
wirtschaftlich arbeiten. Die Platinen müssen zweiseitig sein und
durchkontaktiert. Sonst keine Extras.

Was habt ihr für Tipps. Ich habe eine kostenlose Target3001 von
Distrelec oder auch die Versionen von Conrad/PCB-Pool.

Auch eine Studentenversion von Eagle könnte ich mir zulegen.

Aber ich will am besten unter 50 € kosten bleiben, Schmerzgrenze 100 €.

[max (Gast)]

Ganz klar, iteadstudio

[Marc S. (marc_s86)]

wenn du 8 gleiche willst: dirtypcbs oder elcrow machen dir das für unter
20 €

[voltwide (Gast)]

dazu: dirtypcb, seeedstudio, elecrow

[Hans (Gast)]

Irgendeiner von den Chinesen... ITead und Elecrow habe ich beide benutzt
in ihren 5x5 und 10x5 Varianten für gut befunden.

Von den anderen hört/liest man auch nichts Schlechtes...

es gibt da http://pcbshopper.com/ ... kannst ja mal durchrechnen lassen
was dein design so kosten würde bei den
low-cost-china-protoype-herstellern...

73

[Andreas S. (Firma: Schweigstill IT) (schweigstill)]

Bei Microcirtec in Krefeld kosten die Leiterplatten 92,- EUR zzgl.
Mwst.. Ich bin mit denen bisher sehr zufrieden und bestelle daher
meistens dort meine Leiterplatten.

[Markus M. (adrock)]

Ich schmeiße mal noch OSH Park in die Runde (wenn Lieferzeiten im
Wochenbereich kein Problem sind).

Ich bin mit der Qualität sehr zufrieden.

Grüße
Markus

[Hans (Gast)]

Ganz vergessen...

https://www.haka-lp.de/home.html

Da gibts ein zwillingsangebot das ok ist.. Sonst normale Bestellung mit
5at ist auch noch erschinglich... China ist definitiv billiger aber
definjtiv 3-4 wochen einplanen! Selbst mit Ems sinds eher 3 wie 2....

73

[Arc N. (arc)]

Mal unter https://www.mikrocontroller.net/articles/Platinenhersteller
nachsehen...
Z.B. http://www.steimer.de/kalkulator/ (sitzen in Wuppertal und liefern
schnell und günstig, gute Qualität) 8 St zweilagig 50 mm x 50 mm ->
58,42 € inkl. USt.

[Panorama (Gast)]

Nimm die Freeware von Eagle, die kann bis 80x100.

Vorteil: Von Itead, Elecrow usw. gibt es fertige CAM-Jobs, da fallen
sofort die passenden Gerbers raus. (Kontrolle mit GC Prevue ist trotzdem
zu empfehlen!)

Target ist ein Malprogramm für Designer die seit neulich in Elektronik
machen. Wenn möglich mach darum einen großen Bogen. Die Pin-Beschränkung
ist ein Witz, flottes arbeiten unmöglich und die GUI ein Krampf, Gerber
Export wird gerne zum Glücksspiel mit Laufzeitfehler.

Andreas Schweigstill schrieb:
> Microcirtec in Krefeld [..] 92,- EUR zzgl. Mwst

Hui, teuer! Für den Preis kannst du fast beim PCB-Pool bestellen, da
gibts momentan wenigstens eine gratis Lötpasten-Schablone dazu.

[Torsten C. (torsten_c)]

Bin gerade zufällig drüber gestolpert,
habe aber keine Erfahrung mit dem Anbieter:

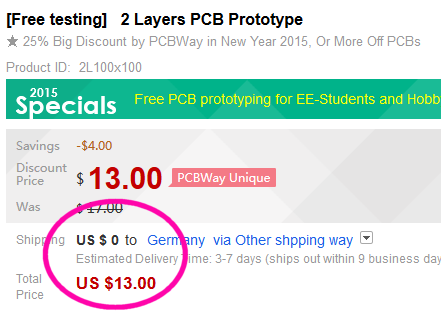

http://www.pcbway.com/pcb_prototype/

10 Stück 10x10cm² für US$13 ≈ €12
versandkostenfrei.

Hat dort schon mal jemand bestellt?

[usuru (Gast)]

Shipping ist 35 USD ...

[Dennis H. (t1w2i3s4t5e6r)]

Markus M. schrieb:
> Ich schmeiße mal noch OSH Park in die Runde (wenn Lieferzeiten im
> Wochenbereich kein Problem sind).
>
> Ich bin mit der Qualität sehr zufrieden.
>
> Grüße
> Markus

Das kann ich bestätigen. Ich war sogar so naiv, und habe nur das
Eagle-File hochgeladen. Hat prima geklappt. Qualität ist 1A. Lieferzeit
waren eben 4 oder 5 Wochen. Ich hatte 6 Platinen mit 20x60mm für 19€
inkl. Versand..


Dennis

[Torsten C. (torsten_c)]

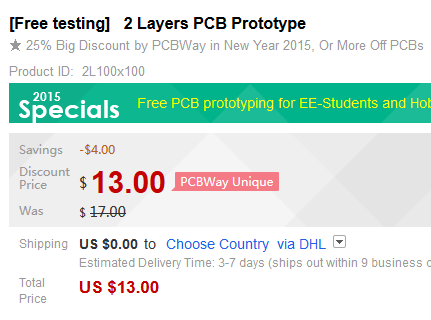

usuru schrieb:
> Shipping ist 35 USD ...

Nur wenn Du unbedingt DHL haben willst.

Wie bereits gesagt: versandkostenfrei

[Marc S. (marc_s86)]

dort steht "we'll reach you soon" ich denke sie werden dich kontaktieren
und fragen für welche alternative versand Methode du gern zahlen willst.

[Big S. (bigs)]

Kurze Frage: als Student solltest du im E-Technik Fachbereich mal prüfen
ob ihr das nicht im Labor machen könnt? Wir haben eine Fräse und können
zumindest beidseitig Kupferbeschichtet bearbeiten.

[Gerald B. (gerald_b)]

Ich bestelle bei Elecrow.
http://www.elecrow.com/special-offer-for-2-layer-1010cm-max-green-pcb-510pcs-p-761.html
10x10 cm doppelseitig, durchkontaktiert, Lötstopp und
Bestückungsaufdruck kamen mich inklusive Versand dann unterm Strich
24,95€
Wobei ich meinen eigenen Nutzen kreiert habe und so ziemlich bis auf
Daumennagelgröße die Fläche ausgereizt habe. In der ersten Lieferung
hatte ich 14 statt 10 Exemplare, da die Reserveplatinen wohl scheinbar
alle was geworden sind :-)
Und man bekommt immer Statusmeldungen per Email. Auftrag eingegangen,
File geckeckt, Boards bei Fertiger in Auftrag gegeben, Boards versendet
mit Trackingnummer. Das alles geht unter einer Woche. Der Versand dauert
dann nochmals gute 2 Wochen.

[Sni T. (sniti)]

@ Britzel: Wo machst du denn deine Abschlussarbeit? Ich kenne es
eigentlich überall so, dass die Mittel gestellt werden. Also sowohl
Designsoftware, Werkzeug, Verbrauchsmittel, etc. Da würde ich noch mal
nachfragen, ob du das wirklich selbst zahlen musst.
