ACS712-30 Probleme mit der Messung

[HighVoltage (Gast)]

Hallo Zusammen,

ich habe ein Problem mit der Strommessung und dem ACS712-30. Ich
betreibe es an einem Arduino und möchte Ströme zwischen 0 und 10A
messen. Das ganze mit 0,1A Genauigkeit.

Leider finde ich nirgends einen vernünftigen Code in dem die Berechnung
für das ACS712-30 zu finden ist.

Meine bisherigen Programmierergebnisse belaufen sich auf:

//Strommessung

  float average = 0;
  for (int i = 0; i < 1000; i++) {
   // average = (average + (.0264 * analogRead(A1) - 13.505) / 100);

}

Hat jemand Hinweise oder braucht Ihr weiteres Input von mir?

Liebe Grüße!

[Knife (Gast)]

HighVoltage schrieb:
> möchte Ströme zwischen 0 und 10A
> messen. Das ganze mit 0,1A Genauigkeit.

Das geht nicht, das IC hat eine Genauigkeit von 1.5% (Seite 9).

[HighVoltage (Gast)]

Knife schrieb:
> HighVoltage schrieb:
>> möchte Ströme zwischen 0 und 10A
>> messen. Das ganze mit 0,1A Genauigkeit.
>
> Das geht nicht, das IC hat eine Genauigkeit von 1.5% (Seite 9).

meinentwegen. Wie sollte der Sktech lauten? Hat jemand ein Beispiel?

Ich habe rausgefunden das 512 = 0mV sind und 1 schritt 0,66mV. Kann ich
es so berechnen: (Zw= ZwischenWert)

 float average = 0;
  float zw;


    {
     zw = 512 - analogRead(A1);

      average = (zw* 66)/1000;
      Serial.print(average);









    delay(100);

    }

[Martina (Gast)]

es gibt merhrere rechenwege..
Z.B: legst Du eine last von 2,54A an  (mit dem Multiemter in Reihe!!)
Nun siehst Du auf Derin Anzeige meinetwegen den Wert 832
Also hast Du 2,54A und 832

Nun brauchst Du doch nur noch 2,54 / 823 zu rechnen =
0,0030862697448359659781287970838396

Also nun kannst Du damit arbeiten z.B.

823 * 0,0030862697448359659781287970838396 = 2,54A

[Dirk K. (dekoepi)]

Mit externem ADC sieht's so aus:

#ifdef ACS712
  Vcc=measure_vcc();
  // Read ACS712 voltage output differential
  adc.setMultiplexer(ADS1115_MUX_P1_N3);
  adc.setGain(ADS1115_PGA_4P096);
  mVopamp=adc.getConversion();
#endif

#ifdef ACS712
  // ACS712: 185mV/1000mA -> 5.4054 mA / 1 mV
  current = (((mVopamp) * adc.getMvPerCount())- (Vcc/2)) * 5.4054;  // noise 20mV absolute without filter capacitor.->~100mA "blind"
  mVopamp *= adc.getMvPerCount();
#endif

Und measure_vcc() (war zu faul, das sauber selber zu schreiben, daher
Copy&Paste aus dem Netz):

long measure_vcc() {
  // Read 1.1V reference against AVcc
  // set the reference to Vcc and the measurement to the internal 1.1V reference
  ADMUX = _BV(REFS0) | _BV(MUX3) | _BV(MUX2) | _BV(MUX1);

  delay(2); // Wait for Vref to settle
  ADCSRA |= _BV(ADSC); // Start conversion
  while (bit_is_set(ADCSRA,ADSC)); // measuring

  uint8_t low  = ADCL; // must read ADCL first - it then locks ADCH
  uint8_t high = ADCH; // unlocks both

  long result = (high<<8) | low;

  result = 1125300L / result; // Calculate Vcc (in mV); 1125300 = 1.1*1023*1000
  return (result); // Vcc in millivolts
}

Die Variablen sind einigermaßen sprechend deklariert, damit sollte der
Rechenweg klar sein. Du musst jetzt eigentlich nur die ADC-Werte vom
internen ADC verwenden und die zugöhrigen Werte anpassen.

Edit: Ups, hab den Code zwar für Shunt/Hall-Sensor strukturiert, aber
die eigentlichen Berechnungen für den ACS im Single-Ended-Modus schon
entsorgt gehabt (habe einen 1:1 Spannungsteiler für Vcc/2 am
differentiellen ADC-Eingang) - der ACS ist mir zu ungenau im Vergleich

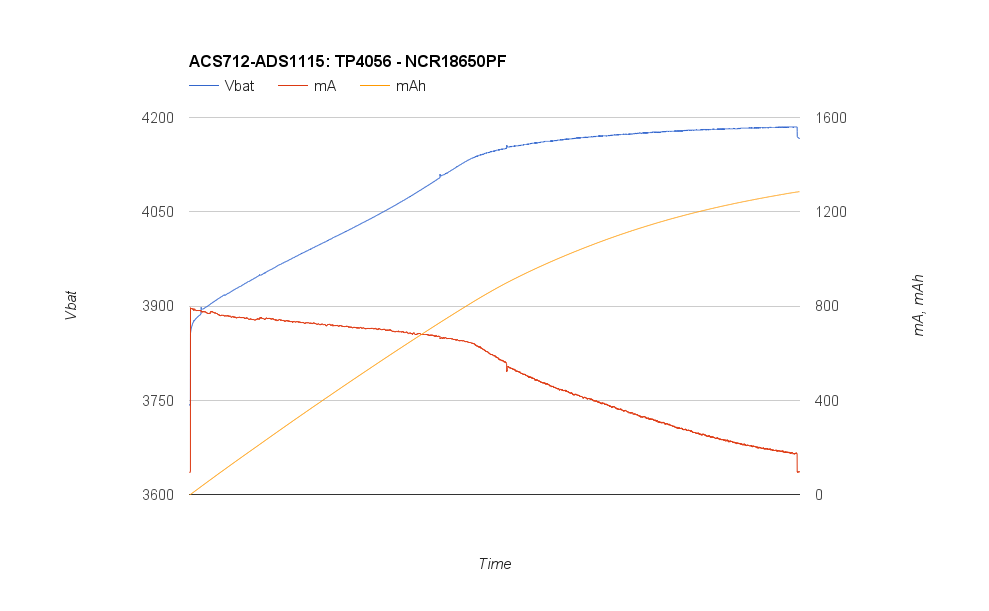

zum Shunt, 0-100mA sieht man gar nicht, erst danach geht's los (siehe
Bild). Nachgepflegt.
