Fotos eurer Platinen mit Tag-Connect Footprint

[Andreas B. (Firma: www.collion.de) (bergy)]

@All Tag-Connect Nutzer

Nachdem der Tag-Connect Stecker bei einigen von Euch seit einigen Jahren
im Einsatz ist, würde ich gerne eine kleine Bilderreihe im Internet
präsentieren.
Viele Projekte sind ohne meine Kenntnis entstanden, da die Tag-Connect
Stecker ja unter anderem auch von Microchip, Segger und weiteren
Herstellern unter eigenen Produktbezeichnungen vertrieben werden und
damit dann auch eben einzelne Typen durch diverse Distributoren in Weg
in Kundenhand finden...

Wenn jemand Fotos von eigenen Platinen mit 6,10 oder 14 poligen
Tag-Connect Footprint hat, bei welchen er für eine Veröffentlichung die
Zustimmung erteilen mag (gerne auch mit ein paar Worten, welcher uC oder
CPLD über den Tag-Connector Stecker programmiert oder debugged wird -
Gegen ausführlichere Beschreibungen werd ich mich auch nicht wehren)
dann bitte bei mir melden.
Wenn Ihr "Euer" Projekt bereits im Web präsentiert, dann lege ich gerne
einen Backlink dorthin an, würde mich im Gegenzug über einen Solchen
auch freuen.

Wenn Ihr zwar entsprechende Platinen oder Baugruppen habt, aber keine
Möglichkeit das ansprechend zu fotografieren, dann können wir das ggfs.
in den nächsten Wochen bei mir mit durchziehen, da hier eh ein paar
Fotosessions angesagt sind.

Ich würd mich über etwas Feedback von euch freuen.

Herzliche Grüße aus LA(ndshut)

Bergy

[Unwissender (Gast)]

Was ist ein Tag-Connect Stecker?

g

[Uwe B. (Firma: TU Darmstadt) (uwebonnes)]

Unwissender schrieb:
> Was ist ein Tag-Connect Stecker?
>

Ein Ding, das den Hobbybaster an die Decke bringt.

Statt einer normalen Steckerleiste zum Kontaktieren z.b. der CPU ist auf
dem Board nur ein Footprint, auf dem man dann eine TAG-Connect Stecker
fuer x0 Euro stecken kann.

[Walter T. (nicolas)]

Uwe B. schrieb:
> Statt einer normalen Steckerleiste zum Kontaktieren z.b. der CPU ist auf
> dem Board nur ein Footprint, auf dem man dann eine TAG-Connect Stecker
> fuer x0 Euro stecken kann.

Klingt sinnvoll. Früher™ mußte man soetwas noch selbst entwickeln, wenn
man die Firmware auf einen SMD-IC flashen wollte, ohne die dicke
Steckerleiste zu bestücken und ohne einen Nadeladapter zu besitzen.

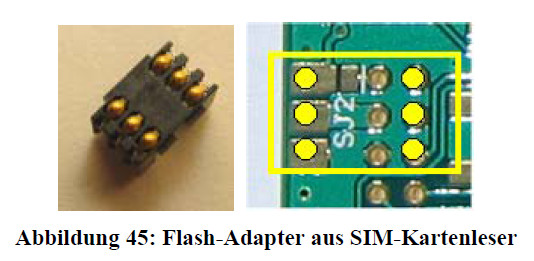

Hier ein Beispiel, wo der SIM-Karten-Adapter eines alten Handys als
Kontaktierstecker herhalten mußte.

[Andreas B. (Firma: www.collion.de) (bergy)]

Uwe B. schrieb:
> Unwissender schrieb:
>> Was ist ein Tag-Connect Stecker?
>>
>
> Ein Ding, das den Hobbybaster an die Decke bringt.
>
> Statt einer normalen Steckerleiste zum Kontaktieren z.b. der CPU ist auf
> dem Board nur ein Footprint, auf dem man dann eine TAG-Connect Stecker
> fuer x0 Euro stecken kann.

Hallo Uwe,

vielleicht bringt es Dich von der Decke zurück, das einige Firmen erst
mit den Tag-Connect Dingern wieder dazu übergegangen sind eine
verwertbare und identifizierbare Schnittstelle auf der Platine zu
belassen.

Wenn Du erst einmal gezwungen warst beidseitig auf der Platine die
benötigten Testpunkte auf der Platine zu suchen und zu bestimmen (bei uC
im BGA oder QFN Package ist es gar nicht so einfach das zu machen ohne
erst einmal den IC runter rupfen zu müssen) dann wird Dir das
Tag-Connect Footprint wie ne Wohltat vorkommen ;)
Zur Not (dazu zähle ich jetzt auch mal Sparsamkeit) lassen sich da immer
noch Käbelchen auf dem 1,27mm Pitch löten.

Das Bestücken eines in der Serie nicht benötigten Steckers oder auch nur
das Vorhalten entsprechender Bohrungen oder Pads und den dafür
notwendigen verschenkten Platz ist für viele Firmen jedenfalls ein
No-Go.

Um wenigstens die Versandkosten für die Tag-Connect Teilchen auf ein
erträgliches Maß zu bringen(auch für meinen eigenen Bedarf), vertreib
ich die Teilchen ja jetzt im dritten Jahr...


Gruß

Bergy
