Projekt: Moving Head [Projektvorstellung]

[Ultimate P. (ultimate_projects)]

Dieser Beitrag soll als Projektbeispiel und/oder Projektidee dienen.
Geplant und gebaut wurde dieses Projekt in mehr als 9 Monaten.
Stehe für Fragen gerne offen.

Ich verlinke ein kleines Video, es soll nicht als Werbung angesehen
werden.

https://www.youtube.com/watch?v=uouALLsgkzE

[Walter T. (nicolas)]

Ein schöner Aufbau. Wofür steht das 274 ?

[Ultimate P. (ultimate_projects)]

Danke, 274 steht für die "Produktionstage", das d für days

[Bernhard S. (dl9rdw)]

Hut ab, sehr gut gemacht.

Die Einblendezeit der Texte im Video ist leider etwas schnell. Kaum zu
lesen in dieser Zeit. Aber sonst. Schönes Gerät.

Grüße

Bernhard

[Ultimate P. (ultimate_projects)]

Danke, ist mir selbst auch aufgefallen, hätte aber ansonsten Probleme
mit der Synchronisation der Musik gehabt.

[Rufus Τ. F. (rufus)]

Mit einer "Projektvorstellung" hat ein Youtube-Link nun wirklich nichts
mehr zu tun.

Schaltungen, Sourcecode, Platinenlayouts? Wo sind die?

[Ultimate P. (ultimate_projects)]

Rufus Τ. F. schrieb:
> Mit einer "Projektvorstellung" hat ein Youtube-Link nun wirklich nichts
> mehr zu tun.
>
> Schaltungen, Sourcecode, Platinenlayouts? Wo sind die?

Bei Nachfrage teile ich gerne Schaltungen, Platinenlayouts und mehr.

[Stefan S. (mexakin)]

Ja dann poste doch hier Schaltplan ? Entweder du willst das Projekt
vorstellen, was mit Sicherheit dankbar gelesen wird, mich würde zum
Beispiel Platine Controller und Protokoll, zum PC, oder DMX oder was
auch immer interessieren.

Oder du willst doch eher alles für dich behalten, was ja völlig in
Ordnung ist nur dann brauchst du auch nicht wirklich hier posten...

[Ultimate P. (ultimate_projects)]

oke, ich wusste nur nicht wo anfangen, wollte auf spezifische Fragen
eingehen...

Ich wollte die gesammte Steuerung eigentlich mit 1 µ lösen, bin aber
leider im programmieren noch etwas zu unerfahren. Deshalb mussten 3 µs
her (Atmega8).
Es ist jeweils einer für die Displaysteuerung, LED-Steuerung und
Motorsteuerung zuständig. Beim Display kann man Moduse(mit
Modusgeschwindigkeit), Led-Helligkeit und Motorgeschwindigkeit
einstellen. Die Daten werden dann parallel zu der jeweiligen Motor- und
Ledplatine weitergeführt. Dort werden die Signale verarbeitet und die
jeweiligen µs übernehmen dann die LED und Schrittmotorsteuerung.

Schreibt mir einfach bitte spezifischere Fragen, damit ich besser darauf
eingehen kann.
Danke

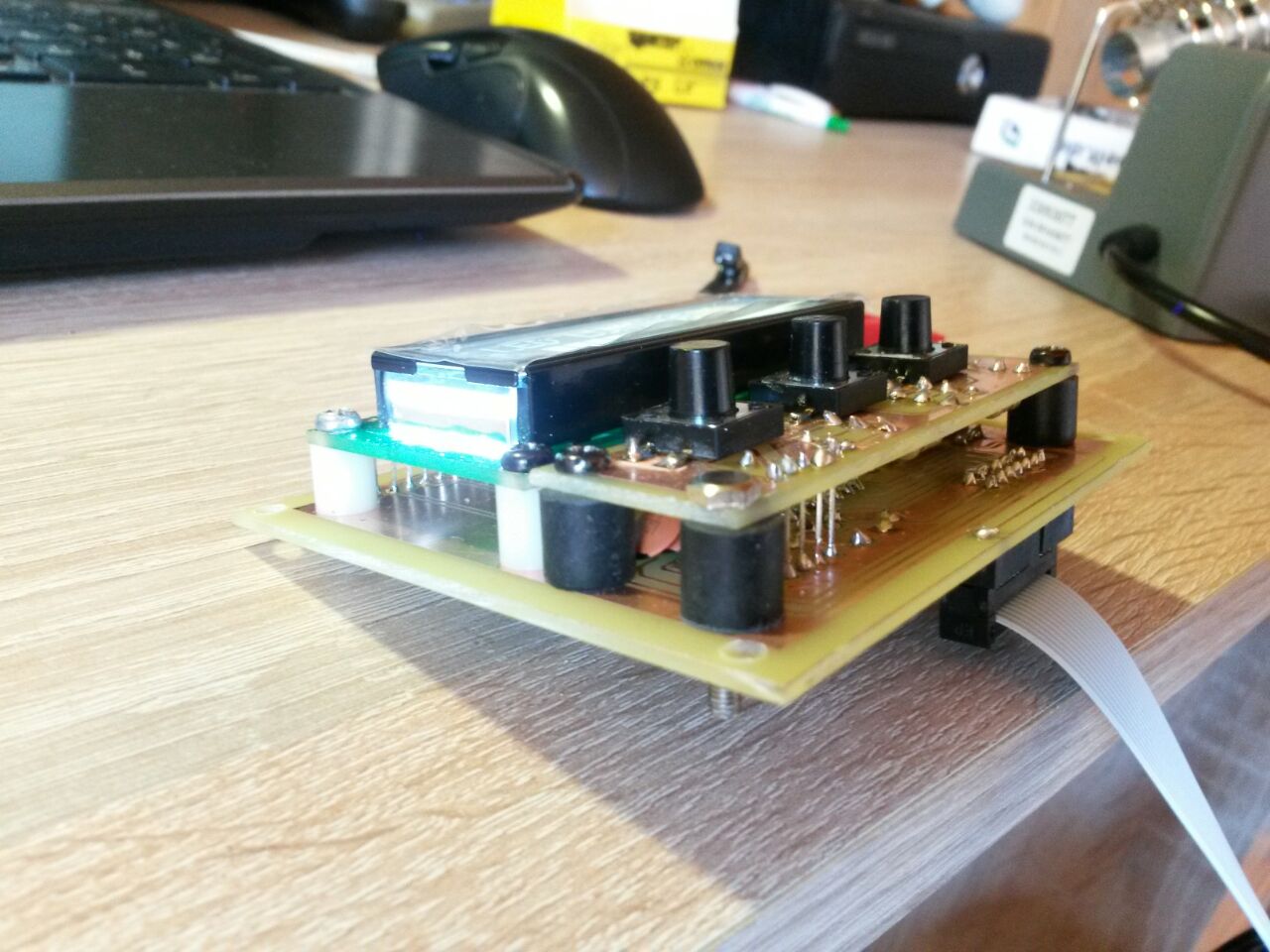

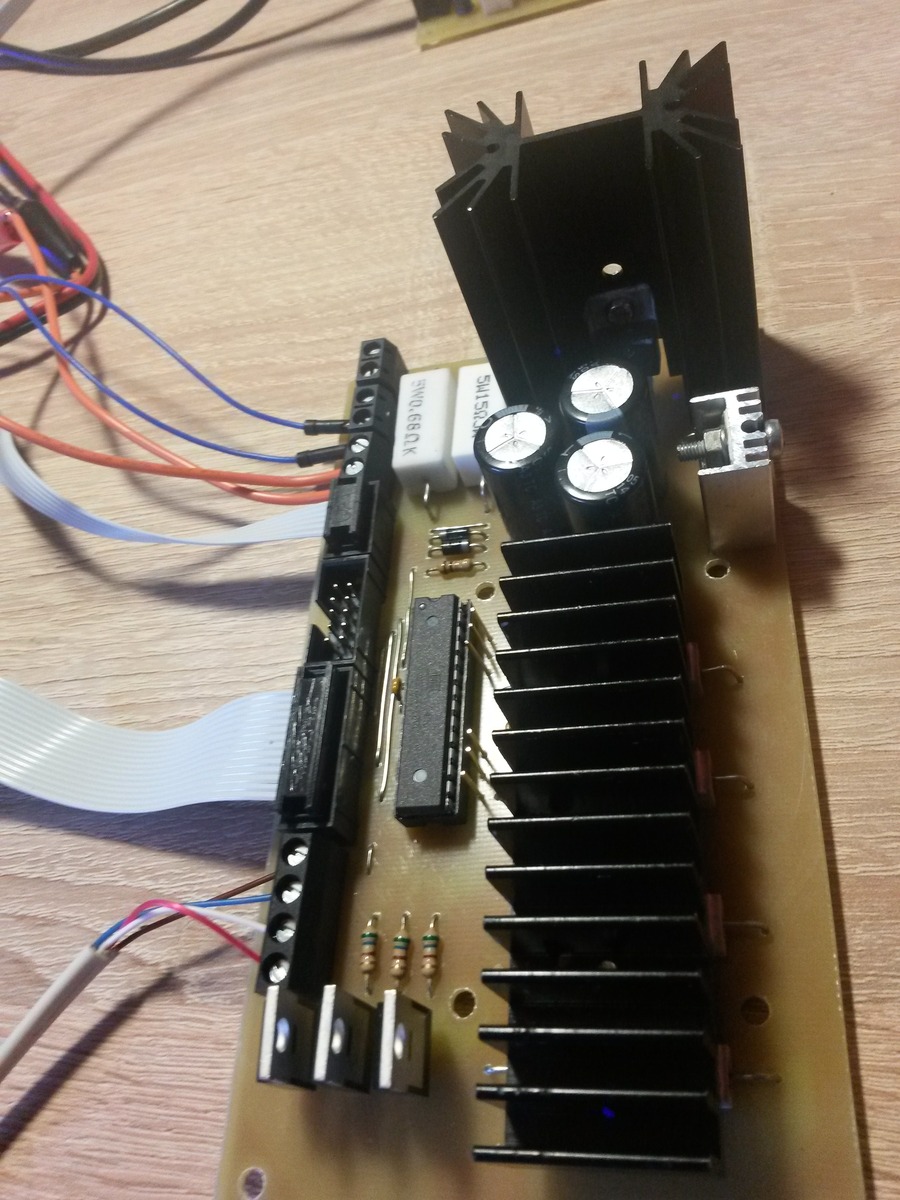

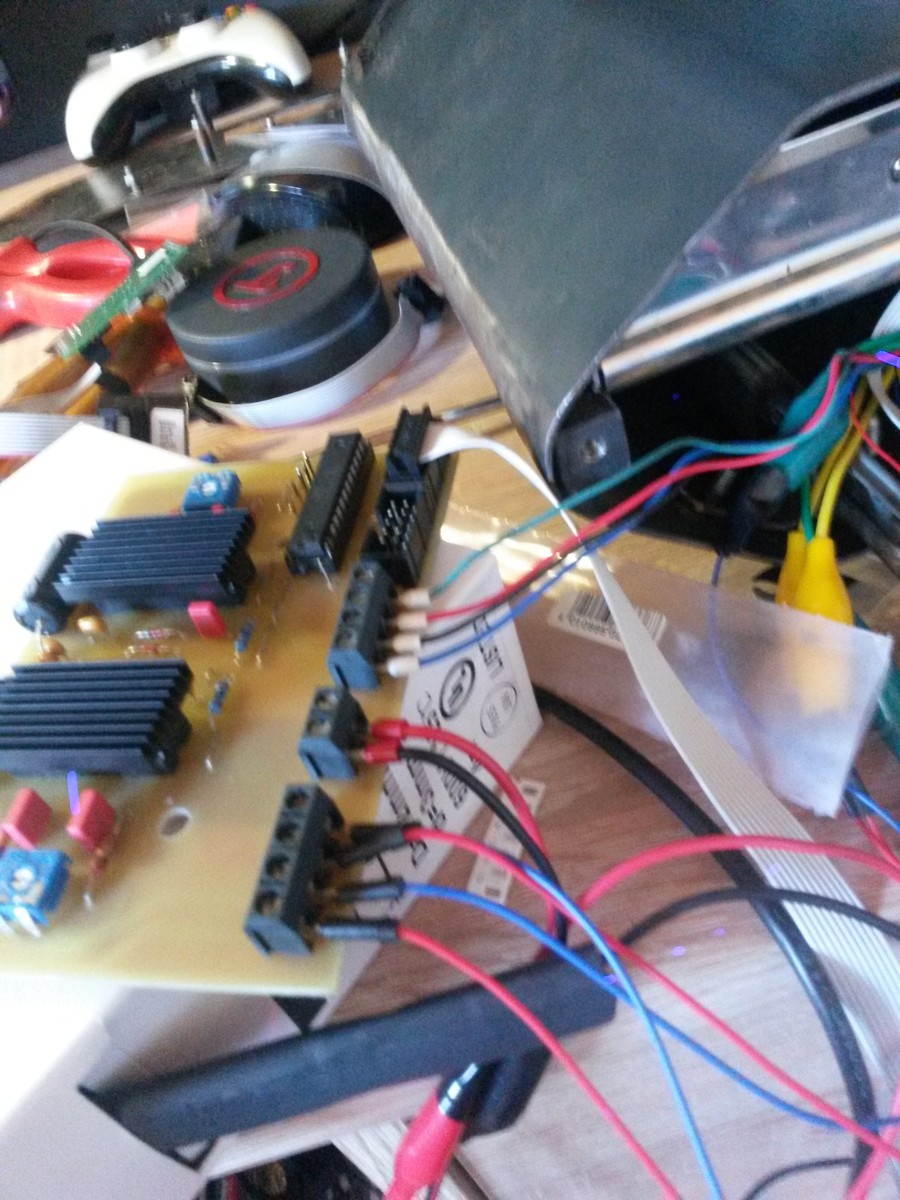

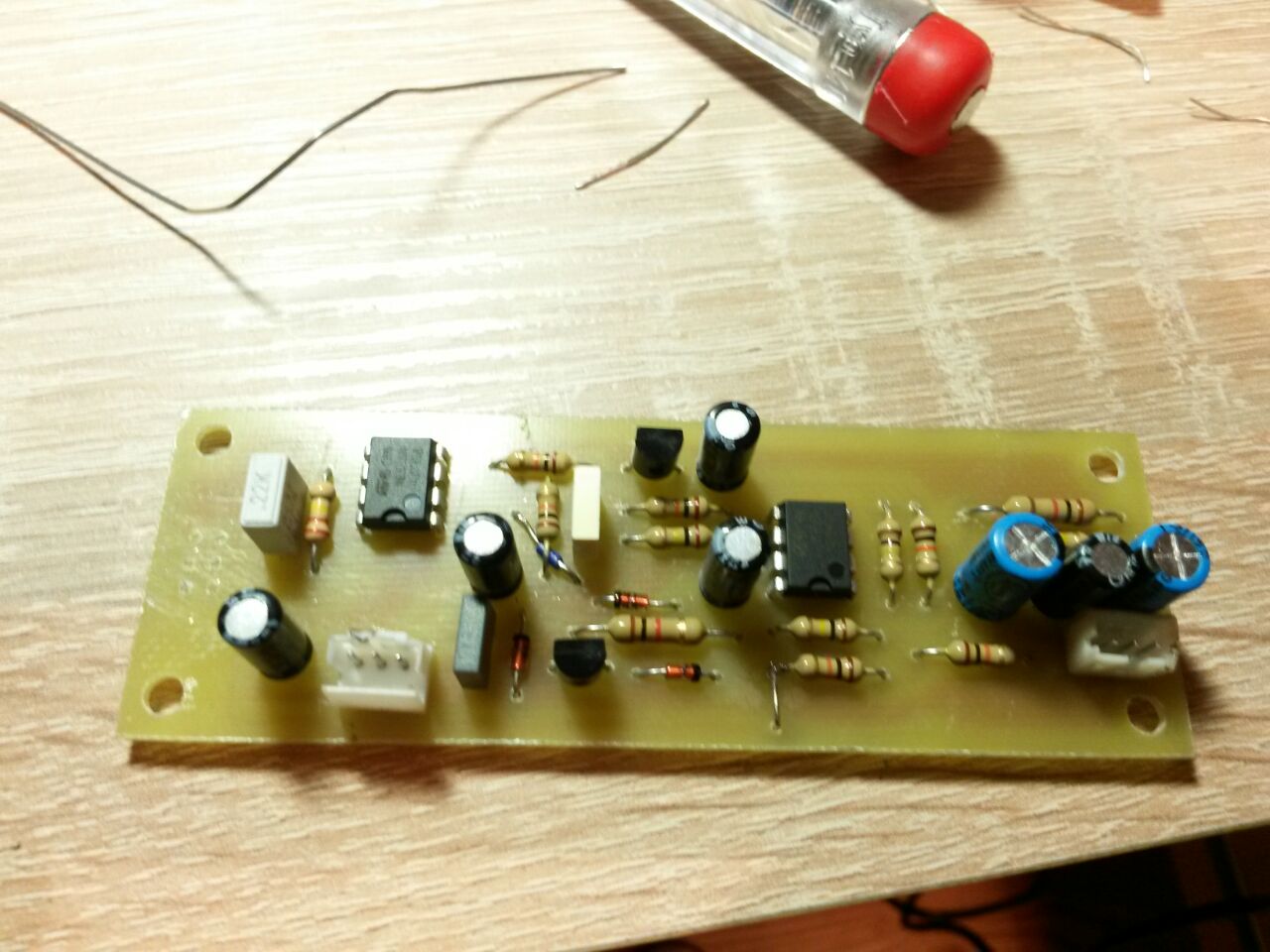

Hier einige Bilder der Platinen. Habe sie alle selber Entwickelt.

[Stefan S. (mexakin)]

Sauber, vielen Dank, au sem Bauch raus würde ich auch tippen, dass das
mit einem µC lösbar ist, aber wer trifft hat Recht, sagt man im Golf :)

Hast du die Möglichkeit das ganze von außen zu steuern oder
programmierst du einen fixen Ablauf drauf und der läuft halt dann ab?

[Ultimate P. (ultimate_projects)]

Eine weitere Überlegung nicht 1 µC zu verwenden war, dass ich 5 Timer
bzw Counter benötige, der Atmega8 aber nur 3 hat.
Die Möglichkeit von außen zu steuern gibt es leider nicht, aber es gibt
mehrere Moduse, auch mit Musik, sodass es einigermaßen akzeptabel ist.
Ich hatte keine Interesse an einem DMX Anschluss, weil das Projekt für
mich persönlich ist (zusammen mit einem Freund) und ich es somit nicht
für nötig halte.

[Stefan S. (mexakin)]

Kommt als nächstes :)

Wie schnell bewegen sich denn die Motoren ungefähr, und wie schnell ist
die PWM auf den LEDs, ich vermute mal unterhalb von 1kHz die LED
Taktung?

Und die Motoren, wie schnell kannst du zB 90 grad in einer Achse fahren,
sind das ms oder eher schon 100von ms?

[Ultimate P. (ultimate_projects)]

Die PWM-Frequenz beträgt ca. 500Hz, weiß es nicht genau müsste ich
nachrechnen.
Die Schrittmortoren drehen im Halbschrittmodus, weiß leider nicht wie
lange sie brauchen für 90°, vielleicht kann man es im Video erkennen.
Dort laufen sie mit fast der maximal möglichen Geschwindigkeit, denn
danach schleifen die Zahnriemen...

[Stefan S. (mexakin)]

ok, ich frag weil ich dran gedacht habe, ob man damit etwas an die Wand
schreiben könnte, aber dafür müsste der Kopf eben ideal schnell und
nicht träge sein, damit man eben deutlich über der AugenFrequenz von 26
Hz liegt mit dem "Beschreiben"

[Ultimate P. (ultimate_projects)]

Nein glaube nicht das es möglich ist. Dafür ist auch der Abstrahlwinkel
der LEDs zu groß (25°)

[Mehmet K. (mkmk)]

Biz jetzt habe ich das Gefühl, das Ganze waere besser unter dem Beitrag
"Zeigt her eure Kunstwerke" plaziert worden.

[Ultimate P. (ultimate_projects)]

Kann sein, aber ich wollte einen eigenen Beitrag, damit ich hier
vielleicht auch Bilder, Schaltungen und anderes bei Nachfrage teilen
kann.

[deathfun (Gast)]

Hi,

magst du auch was zum Mechanischen Aufbau schreiben/ablichten?
Vor allem der Kopf und anderes würden Interesse wecken.



Gruß
deathfun

[Martin J. (bluematrix)]

hallo,
ja Aufbau, Ansteuerung und Programmierung würden mich auch
interessieren.
