Hallo! Es soll ein Aikido Trainingsraum an 3 Seiten, 3 mal 12 Meter, mit LED Streifen ausgestattet werden die alle möglichen Farbmuster darstellen können. Mein Ansatz wäre dies mit entsprechenden Streifen WS2812 zu tun. Neben Problemen wie der Stromversorgung stellen sich, in der Vorbereitungsphase, diverse Fragen: - Ist der Ansatz mit WS2812 überhaupt schlau? Gibt es, nach Eurer Erfahrung, bessere Bauteile für dieses Projekt? -Kann man das ganze überhaupt noch mit den üblichen 8bit AVR Steuern? Ohne genauer darüber nachgedacht habe sehe ich Arrays mit tausenden Variablen auf mich zukommen. -Ohne mich damit asuzukennen: Sind Lösungen wie Raspbeery PI , Intel Edison oder ähnliches in Betracht zu ziehen? Oder gar: Ansteuern über AVR und die Farbmuster von einem PC generieren lassen? -Hat jemand Erfahrung? Schon mal ähnliches gemacht? Tipps? Tricks? Links? Vielen Dank!
Attila C. schrieb: > -Kann man das ganze überhaupt noch mit den üblichen 8bit AVR Steuern? > Ohne genauer darüber nachgedacht habe sehe ich Arrays mit tausenden > Variablen auf mich zukommen. Das kommt auf die Dynamik deiner Beleuchtungsideen an. Algorithmisch erzeugte Muster brauchen keine tausende von Variablen.
Hallo Atilla. Die wesentlichen Probleme hast Du schon erkannt. Die üblichen WS2812 Ketten haben auf der Versorgungsspannung nach ein paar Metern schon einen erheblichen und sichtbaren Verlust, man sollte also alle 2-3 Meter erneut einspeisen und für die Versorgung entsprechend dicke Extraleitungen verlegen. Eine Kette kann im Prinzip beliebig lang sein, länger als 5-6Meter würde ich sie aber dennoch nicht machen, wenn eine hohe Updaterate (>25/Sekunde) gewünscht ist. Bei der Ansteuerung würde ich die Variante PC + Microcontroller wählen, wobei ich da einen STM32 einem AVR vorziehen würde, da dieser mehr Reserven beim doch recht kritischen Timing der WS2812 hat.
Kommt drauf an, wie viel Zeit du in die Programmierung stecken willst. Für die dargestellten Muster kommen wahrscheinlich zig Änderungswünsche. Ein Script auf einem Raspberry ändern, dafür brauchst du nur einen Bruchteil der Zeit, die du bei einem Mikrocontroller brauchst. Die zeitkritsche Ansteuerung auf einem PC? Dafür musst du dich ja erst mal in die Treiberentwicklung einarbeiten. Ich schließe mich dem vorigen Beitrag an. PC bzw. Linux-Platine + Mikrocontroller.
>Die zeitkritsche Ansteuerung auf einem PC? Wenn man APA102 LEDs nimmt wird es völlig unkritisch mit der Zeit. Das schafft ein PI spielend.
Schon mal ausgerechnet, wie viele WS2812 das werden? Und das dann mal 3, für RGB, dann haste schon mal den nötigen Speicherverbrauch. Alleine für den (Sende)Buffer. Attila C. schrieb: > Kann man das ganze überhaupt noch mit den üblichen 8bit AVR Steuern? Mit ein bisschen Softwareklimzug kannste die Daten für 8 Stripes über einen 8 Bit Parallelport gleichzeitig raus schieben. Aber ob das Ram für 8 X 3m reicht möchte ich bezweifeln. Beispielrechnung: Wand 3m hoch bei 60 LED pro Meter, macht 120 LED, für eine senkrechte Linie. 3 Wände, a 12m, sind 36m Wand, bei 60 Streifen pro Meter, sind das 2160 Streifen. Also insgesamt 129600 WS2812. Bei einem Spromverbrauch von 3 X 20mA pro WS2812 ist man dann bei 7776A bei 5V, bzw. 38880 Watt 39kW! Jeder in dem Raum erblindet sofort und wird dazu noch gegrillt. ohne Gewähr
Ulrich: Nein , nein, nein! :-) Ich habe es nicht präzise genug ausgedrückt: EIN Streifen pro Wand! 4 mal 3 (12 Meter) mal 3 (Wände) mal 60 = 2160 WS2812. Ansonsten schon mal vielen Dank an alle für den Input!
Attila C. schrieb: > Es soll ein Aikido Trainingsraum an 3 Seiten, 3 mal 12 Meter, mit LED > Streifen ausgestattet werden die alle möglichen Farbmuster darstellen > können. > > -Kann man das ganze überhaupt noch mit den üblichen 8bit AVR Steuern? > Ohne genauer darüber nachgedacht habe sehe ich Arrays mit tausenden > Variablen auf mich zukommen. Kommt darauf an, was für Muster du darstellen willst und wie schnell dieses Muster wechseln soll. Einfache Rechnung: 24bit x 1.25us = 30us pro LED. 3Wände x 12m x 60LEDs = 2160 LEDs. 2160LEDs x 30us = 64800us = 64.8ms = 15,4Hz Also, egal ob AVR oder STM, ein uc mit einer Datenleitung wird kaum genug sein. Man könnte jeweils 8 Streifen mit einem Port steuern, dann wären das etwa 123Hz - nur lässt sich 36 schlecht mit 8 teilen. Aber mit 3 AVRs, die jeweils eine Wand (12m) steuern, wäre das Ganze überhaupt kein Problem und 46Hz sind mehr als genug selbst für ziemlich komplizierte Farbwechsel. Und damit kommen schon Probleme auf dich zu: Wie soll das Ganze (wenn überhaupt) gesteuert werden ? Wie werden bestimmte Sequenzen (Farbmuster) ausgewahlt / gewechselt ? Wo werden die Farbmuster aufbewahrt ? Selbst wenn du das Ganze über DMX steuerst, wirst du irgendwo die Sequenzen aufbewahren müssen, da die 512 Kanäle nicht ausreichen um etwas vernünftiges mit 2160 LEDs anzufangen, da wirst du dir schon ein ganzes Bündel von Befehlen ausdenken müssen, z.B. 8 oder 16 LEDs zu einer Gruppe zusammenfassen, einer Anzahl LEDs eine bestimmte Sequenz zuteilen usw. Also, mit PC Sequenzen erzeugen, im Flash aufbewahren, mit DMX auswählen. Meiner Meinung nach sind ATMEL FLASH (Serie AT45xx) die beste und preiswerteste Lösung, aber das ist nur meine Meinung...
Angehängte Dateien:
-
610 KB -
50 KB -
140 KB

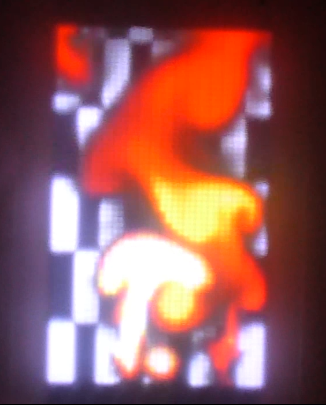

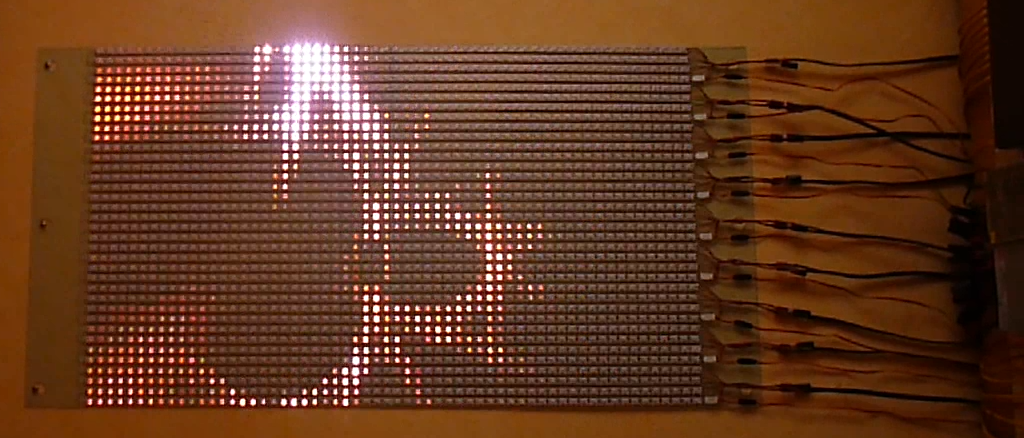

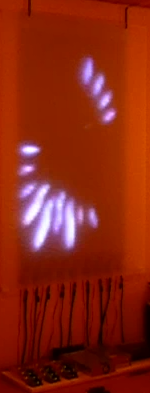

Hallo, ich hab letztes Jahr eine LED-Matrix mit WS2812 gebastelt. 38*60 2280 LED's 2 Netzteile 90A + 45A 9 Mikrocontroller eHaJO Boards Mod. (WS5500 + ATXmega8E5) 9 Pegelwandler (3,3V auf 5V) Das ganze wird über LAN von einem PC gesteuert mit 100Hz. Eigenes C# Programm mit ArtNet Interface für MADRIX3 Software. Ich kann nur sagen das hat viel Arbeit und Geld gekostet. Habe aber auch viel gelernt und das Ergebnis entschädigt das. Über LAN kann man das machen.
Eine interessante Möglichkeit WS2812 Strips anzusteueren ist der LED-Player-M hier: http://www.ledswork.de/wp/2015/07/14/led-player-m-vorschau/ Das Teil gibts ab nächste Woche bei ELV im neuen Katalog und bei Diamex (LED-Genial) ab sofort. Der Player kann maximal 2048 LED ansteuern in maximal acht Kanälen. Ist mit TPM2 direkt via USB ansteuerbar (Jinx! - sogar ein einfaches Windows - Tablet reicht dafür aus - oder ein Netbook oder irgendwas mit Windows). Die Jinx! Dateien kann man auch auf SD-Card exportieren, dann spielts der Player stand-alone ab. Die Hinweise zu den Netzteilen oben sollte man ernst nehmen. Das dürfte der eigentliche Aufwand sein. Entweder dezentral mehrere kleine oder ein großes mit dementsprechenden Leitungsquerschnitten. Es sind bei 2048 LEDs immerhin ca 120A (Volllast weiß) erforderlich. In der Praxis wird man das nicht schaffen, Ich arbeite mit einem Meanwell 90A 5V Netzteil, das ist für diese Anwendung ausreichend. Bei der Signalverkabelung sollte man auch Leitungstreiber wegen der störsicheren Übertrageung einsetzen. Einfach 10m Signalleitung für jeden Kanal legen, das kann klappen - muss aber nicht, also eher nicht. Leitungstreiber sind Pfennigware. Hier mal ein Beispiel mit 8 Stück 16x16 Matrixen am LED-Player-M: http://www.ledswork.de/wp/2015/08/02/led-player-m-steuert-8-16x16-digi-dot-matrixen/ Reichen 2048 LEDs nicht, dann nimmt man halt zwei von den teilen - ist sicher deutlich billiger und erheblich weniger Arbeit als so manche Bastellösung. Viel Erfolg beim Projekt! Folker
1. 32m WS2812B ist ja mal keine sinnvolle Aussage bei 30 LEDs/m oder 60 LEDs/m oder 144 LEDs/m (ich habe alle Typen gekauft) 32m x 144 LEDs/m gäbe 4608 LEDs * 60mA voll WEISS = 277A bei 5V Thorsten schrieb: > Eine Kette kann im Prinzip beliebig lang sein, länger als 5-6Meter würde > ich sie aber dennoch nicht machen, wenn eine hohe Updaterate > (>25/Sekunde) gewünscht ist. pro LED 30µs bei 288 LEDs wordclock2 rund 9ms clockrate 800kHz, irgendwan wirds eng mit Video, LPD8806 mit 2MHz SPI wären da besser.
Thorsten schrieb: > Eine Kette kann im Prinzip beliebig lang sein, länger als 5-6Meter würde > ich sie aber dennoch nicht machen, auch keine sinnvolle Angabe in Meter Joachim B. schrieb: > bei > > 30 LEDs/m oder 60 LEDs/m oder 144 LEDs/m
Attila C. schrieb: > Hat jemand Erfahrung? Schon mal ähnliches gemacht? Ja. Viel Erfahrung hat Tim (https://cpldcpu.wordpress.com/) und auch ich habe sowas schon gemacht. Attila C. schrieb: > 2160 WS2812 Kein echtes Problem. Für "Schausteller" (Kirmes / Schützenfest) haben wir allerdings 8 Bit parallel ausgegeben, per DMA. Falls mal 'ne Leitung wackelt, sind nicht gleich alle LEDs aus, sondern maximal 12,5%. Versorgung über kleine DC-DC-Wandler aus 24 Volt alle paar Meter: http://www.aliexpress.com/item/-/1751218642.html, wie im Beitrag "Minutengenaue 24 Stunden-Wortuhr - wer will mitbauen?" Thorsten schrieb: > … wobei ich da einen STM32 einem AVR vorziehen würde Ja, denn der STM32 hat sogar DMA. Einen PC braucht man m.E. nicht. Wie sollen die "Muster" entstehen? Es bieten sich zwei Möglichkeiten an: Vorprogrammiert auf SD-Karte (SPI und auch per DMA) oder in Echtzeit 'berechnet'. Ersteres ist natürlich extrem flexibel.
:
Bearbeitet durch User
Falls du dir einen kleinen PC irgendwo hinstellen möchtest, würde ich fast sogar zu dieser Kombination raten: http://www.ulrichradig.de/home/index.php/dmx/art-net-pixel-con-neu Das ding bekommt ArtNet über Ethernet und kann bis zu 1360 LED's des Typs WS28* steuern. Auf den PC packst du dir unsere Software in Version 3.0: http://www.dmxcontrol.de/ damit kannst du bis zu 16 DMX-Universen zu je 512 Kanälen steuern. Eine mächtige Effekt-Engine haben wir auch drin, welche Matrizen und Lauflichter in allen erdenklichen Variationen unterstützt. Natürlich ist die Software kostenlos ;-) Oder du nimmst Jinx! , welches auch kostenlos ist: http://www.live-leds.de/
:
Bearbeitet durch User
Attila C. schrieb: > Tipps? Tricks? Ja, hier noch einer, sieht man am "Octo WS2812": Da sind so genannte "digital isolators" drauf. Das Problem ist der Spannungsabfall an der GND-Leitung, denn diese ist gleichzetig Stromversorgung und Signalmasse. Bisher konnte ich durch Stern-Verkabelung und getrennte Masse-Leitungen für LED-Versorgung und MCU-Versorgung auf solche "Isolatoren" verzichten. Da die LED-Streifen jedoch das meiste Geld kosten, ist der Preis für die Isolatoren vergleichsweise gering und man ist damit flexibler in der Verdrahtung, gerade wenn man 8 Ausgänge irgendwie auf 3 Wände verteilen will. Wie würdest Du die Streifen verdrahten wollen? Marcel P. schrieb: > bis zu 1360 LED's Und dann zwei davon, um 2160 LEDS zu schaffen? 200€ sind eine Hausnummer. Ich mache die Steuerung mit China-Boards für einstellige Euro-Beträge. Für den, der es braucht und nichts selbst zusammen stöpseln will, sicher eine feine Sache, auch für den Preis. Ansonsten würde ich, wenn man per PC drauf zugreifen will, einen ESP8266 nehmen. Der hat für ~2€ WLAN on Board und genügend RAM.
:
