Schalter als Taster und mehrere Geräte damit schalten

[Django (Gast)]

Hallo Leute, ich möchte mir demnächst ein mobile Lautsprecherbox bauen,
mit Verstärker, Bleiakku und einem Pi.
Nun möchte ich die Stromversorgung kappen können und den PI ordentlich
herunterfahren. Beides getrennt wäre einfach lösbar, den Strom mit einem
Schalter den Pi mit einem Taster ausschalten.

Meine Frage nun ist das

A.) auch über einen Schalter lösbar, wobei beim Einschalten erst der
Akku und dann der Pi, und beim Ausschalten erst der Pi und dann der Akku
ausgeschalten werden müsste, und der Pi müsste mit einem kurzen
Tastimpuls aus bzw. eingeschalten werden.

B.) Ist dies auch für einen Leien machbar?

C.) Sollte es mit so wenig Teilen wie möglich machbar sein.

Würde mich über ein paar Antworten und Tipps/Hilfe freuen.

Gruß und Danke.

Django

[dfgh (Gast)]

Spontaner Gedanke:
1. Taster startet pi
2. Pi schaltet den Rest per Relais ein
3. Taster fährt pi runter
4. Beim runterfahren schaltet das Pi den Rest wieder aus

[Django (Gast)]

Der Grundgedanke ist gut allerdings würde das voraussetzen das der Pi
dauerhaft Strom hat was aber eben nicht der Fall ist, und auch nicht
sein soll

[Peter D. (peda)]

Django schrieb:
> Der Grundgedanke ist gut allerdings würde das voraussetzen das der Pi
> dauerhaft Strom hat

Wozu das denn?
Er schaltet sich als letzte Aktion einfach selber den Saft ab. Macht
doch jeder PC so.

Man kann das Ein-/Ausregime aber auch einem einfachen 8Bitter
überlassen, z.B. ATtiny25.
Das programmiert sich deutlich leichter (plain c, kein
OS/Treiber-Geraffel).

[bau'n_bau'n_ueberall_bau'n (Gast)]

Also das Pi geht ja wenn es spannung hat von alleine an. Nur hat dein
Bleigel Akku wahrscheinlich 12V. (Also nix mit Pi anschließen => LDO
(Spannungsregler))

Wie im vorherigen post: nimm dir nen attiny und schau dir mal ne
gegentaktstufe aus mosfets an (am besten mit treiberschaltung)


B.) Naja. eher nicht für laien geeignet. vllt probierste mal das hier:
http://www.wb-blog.de/blog-archive/52-akku-box-lautsprecher-bauplan

[Django (Gast)]

Peter D. schrieb:
>
> Wozu das denn?
> Er schaltet sich als letzte Aktion einfach selber den Saft ab. Macht
> doch jeder PC so.


Aber jeder PC braucht auch im Standby/Aus noch Strom. Zwar nicht viel
aber bei Battariebetrieb macht das schon was. Oder irre ich da?

[Stefan F. (Gast)]

> Aber jeder PC braucht auch im Standby/Aus noch Strom.

stimmt

Deswegen würde ich es nicht genau so machen, wie ein PC.

Mit einem Relais auch relativ einfach:

          "An"                                      Raspi I/O Pin
         Taster          z.B. 100 Ohm 1W                 o
         ___                  R                          |
+12V o---- -----------+-----[===]-----+----+             |
     |                |               |    |       2,2k |~|
     |   ___          |         Spule X    |            |_|
     +---- ---+--|>|--+          vom  X     \|           |
  Schließer   |  1N4148        Relais X      |-----------+
 vom Relais   |                       |    </|           |
              |                       |    |   BC548    === C
              o                       |    |             |
         Zum 5V Regler                +----+-------------+-----| GND
         für den Raspi                               C=optional
                                                     z.B. 100µF

Nimm ein 6V Relais. R sollte ungefähr den gleichen Widerstandswert
haben, wie die Spule des Relais. Daran fällt die Hälfte der 12V Spannung
ab.

Der Taster gibt dem Relais Strom. Es zieht an. Der Relaiskontakt
schließt. Das Relais versorgt sich jetzt selbst mit Strom. Außerdem
versorgt es den Raspberry Pi mit Strom.

Der Raspberry Pi kann sich selbst aus schalten, indem er einen I/O Pin
auf High setzt. Dann leitet der Transistor und schließt die Spule des
Relais kurz. Dadurch fällt das Relais ab. Der Widerstand R begrenzt
dabei den
Strom.

Jetzt musst du nur noch die Init Scripte so anpassen, dass beim
Herunterfahren als letztes der I/O Pin auf High gesetzt wird. Ggf kannst
du noch den Kondensator C hinzufügen, um das Abschalten ein klein wenig
zu verzögern.

Wenn du einen "Aus" Taster haben willst, schließst du den an einen
weiteren I/O Pin des Raspberry Pi an und fragst ihn per Software ab.

[Peter D. (peda)]

Django schrieb:
> Aber jeder PC braucht auch im Standby/Aus noch Strom.

Das ist das Netzteil. Um den PC wieder einschalten zu können, erzeugt es
eine Hilfsspannung 5V. Die CPU selber ist stromlos.
Aus Sicherheitsgründen dürfen die 230V nicht durch den PC geführt
werden, da dieser auch von Laien aufgerüstet werden darf. Berührbar sind
max 12V.

[Stefan F. (Gast)]

> Das ist das Netzteil.

Nicht nur. Bei meinem PC standen PS/2 Tastatur und PS/2 Maus unter
Dauerstrom.

Bei meinem Laptop sind sogar alle USB Anschlüsse unter Dauerspannung -
was ich zugegebenermaßen fragwürdig finde.

[Peter D. (peda)]

Stefan U. schrieb:
> Bei meinem PC standen PS/2 Tastatur und PS/2 Maus unter
> Dauerstrom.

Schau mal ins BIOS bzw. den Windows-Stromspareinstellungen, da kann man
das konfigurieren.

Will man den PC über die Tastatur aufwecken, muß da natürlich Spannung
drauf liegen und dann werden auch mehr als die zulässigen 0,5W
verbraucht.

[Django (Gast)]

Stefan U. schrieb:
>> Aber jeder PC braucht auch im Standby/Aus noch Strom.
>
> stimmt
>
> Deswegen würde ich es nicht genau so machen, wie ein PC.
>
> Mit einem Relais auch relativ einfach:



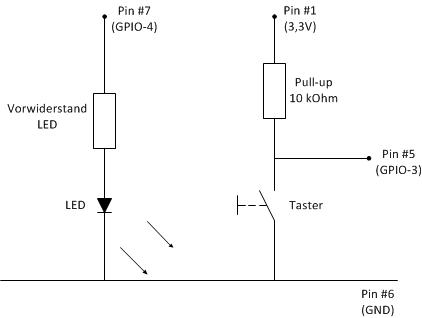

Erstmal danke für deine Hilfe. Ist es den nicht möglich alles über einen
Taster/Schalter zu machen, An/Aus? Es gibt ja für den Pi so eine
Schaltung.

[Stefan F. (Gast)]

Sicher geht das, aber dann braucht es eine deutlich aufwändigere
Elektronik. Oder den bereits empfohlenen Mikrocontroller. Den würde ich
nehmen.

[Django (Gast)]

Müsste ich an der Schaltung etwas ändern wenn 24 Volt hätte?

[Django (Gast)]

Niemand eine Antwort?

[Torsten C. (torsten_c)]

Django schrieb:
> Müsste ich an der Schaltung etwas ändern wenn 24 Volt hätte?

An welcher? An der von Stefan Us?

Bei 24V -> '5V Regler für den Raspi' nummst Du einen Buck-Regler oder?

Und statt eines 6V Relais nimmst Du dann eins mit 12V.

Oder wie war die Frage gemeint?

[Django (Gast)]

Ja an der von Stefan. Als Regler dacht ich an einen StepDown Regler.

Also müsste ich nur das Relais tauschen gegen eins mit 12 Volt?

[Stefan F. (Gast)]

Für 12V gilt:
> Nimm ein 6V Relais. R sollte ungefähr den gleichen
> Widerstandswert haben, wie die Spule des Relais. Daran
> fällt die Hälfte der 12V Spannung ab.

Entsprechend gilt für 24V:

Nimm ein 12V Relais. R sollte ungefähr den gleichen
Widerstandswert haben, wie die Spule des Relais. Daran
fällt die Hälfte der 24V Spannung ab.

Zu beachten ist hier eventuell: Der BC548 verträgt maximal 30V. Falls
ein sich um ein KFZ handelt, könnten die 30V zeitweise überschritten
werden. Dann musst du einen anderen Transsitor nehmen.

[Django (Gast)]

Hallo geht um eine mobile Lautsprecherbox deren Verstärker mit 24volt
läuft. Braucht man hier ein Wechsler oder Schließer als Relais?

[Torsten C. (torsten_c)]

Django schrieb:
> Wechsler oder Schließer

In der Schaltung von "Stefan Us" ist nur ein Schließer.

Hier auch nur, dafür animiert.
https://de.wikipedia.org/wiki/Selbsthaltefunktion#/media/File:Selbsthaltung.gif

Zur Erklärung: Um den Öffner S1 zu sparen, hat Stefan das Relais
kurzgeschlossen.

Ohne genauer überlegt zu haben: Wäre ein JFET eine Alternative?

[ ] Das hättest Du besser tun sollen. ;-)

[Django. (Gast)]

Danke erstmal.

Was ist den ein JFET? Und wie würde es hier Anwendung finden?

[nicht Django (Gast)]

https://de.wikipedia.org/wiki/Sperrschicht-Feldeffekttransistor

Ein JFET ist ein Halbleiter-Bauteil, welches am besten über einen
Spannungsgesteuerten Widerstand modelliert wird.

Ich kann mir erade nicht wirklich vorstellen, wie ein JFET die 5W
schalten soll.

[P.Isa (Gast)]

Django schrieb:
> B.) Ist dies auch für einen Leien machbar?

Die Schreibweise ist mir allerdings noch nicht begegnet ...

[Django (Gast)]

Ist mir leider erst im Nachhinein aufgefallen :(

[Torsten C. (torsten_c)]

nicht Django schrieb:
> 5W schalten

5W für eine Relais-Spule?

[nicht Django (Gast)]

Torsten C. schrieb:
> 5W für eine Relais-Spule?

Ich war von einem Ersatz für das Relais ausgegangen. Wenn du meintest,
den Transistor zu ersetzen, dann halt aufpassen dass der JFET nicht
zuviel strom sieht. Aber jetzt mal ehrlich. Sind die hier geposteten
Antworten ohne weiteres durch einen "Laien" (ich gehe hier von einem
Grundschüler mit geistiger Behinderung aus, resultiert aus der
Rechtschreibung und der Fragequalität) durchführbar / berechenbar
geschweige denn ohne Lebensgefahr für den Grundschüler verantwortbar.

Meine Meinung: Die bisher gegebenen Antworten müssten von jemand mit
entsprechenden, zur Vorraussetzung gegebenen Fähigkeiten, ausreichen.

@Moderator:
Erbitte Threadclose.
