Halli Hallo! Ich habe nun einen vollautomatischen Bestücker erworben, und bin gerade am schaun, was es denn an Lötpastendruckern gibt. Die Anforderung ist klar : ~ 350x500mm max. PCB größe QFN wird auch verbaut - genauigkeit muss also relativ hoch sein. Es gibt doch einige Geräte am Markt, ich dachte an einen Preisbereich von max. 5500-6000€ für einen Halbautomatischen Drucker. Gerne auch gebraucht, ist aber auch nicht so einfach. Einerseits überlege ich mir fast diesen hier aus China zu bestellen : http://www.jaguar-ele.net/te_product_c/2015-02-04/997.chtml Klar ist das ein Siebdrucker welcher für PCBs adaptiert wurde (im endeffekt ist einfach eine Lochrasterplatte zusätzlich montiert worden). Vorteil : Die Raakel fährt automatisch, damit sollte ein gleichmäßigerer Lötpastendruck möglich sein. Es gibt auch einige geräte von z.B. LPKF oder Essemtec. Ich weis nur nicht, was denn nun wirklich brauchbar ist. Ich hatte bis jetzt einen Technoprint, der seinen Dienst eher schlecht als recht machte. Momentan bestücke ich auch halbautomatisch mit einem Fritsch 902. Jetzt würde ich gerne wissen, wer hier mit den Geräten bzw. in dem Bereich Erfahrung hat und was ihr mir reinen gewissens empfehlen würdet. Ich weis, es ist eine sehr breitgefächerte Frage, im moment verzweifle ich aber, da jeder etwas anderes sagt... Vielen Dank! lG Phillip
> Es gibt doch einige Geräte am Markt, ich dachte an einen Preisbereich > von max. 5500-6000€ für einen Halbautomatischen Drucker. Vergiss es. Ein guter manueller Schablonendrucker mit Rakelführung, der auch Finepitch kann, kostet bereits soviel. Der Druckbereich entspricht auch nicht ganz deinen Wünschen: http://www.paggenshop.com/epages/61935700.sf/de_DE/?ObjectPath=/Shops/61935700/Products/%22Sieb%20und%20Schablonendrucker%22 Nimm das Chinateil und berichte uns deine Erkenntnisse.
Man kann auch fast jeden 3D Drucker umfunktionieren: https://www.youtube.com/watch?v=tgXtRDVvhdU Übrigens braucht man für QFN/DFN gar nicht so eine hohe Genauigkeit. Da reicht eine konstant dünne Wurst über alle Pads, den Rest erledigt die Oberflächenspannung beim Reflowprozess. Aber selbst so ein Drucker ist eine ganze Ecke langsamer als das manuelle auftragen mit Stencil und Rakel. Wenn man einmal eine entsprechende Vorrichtung hat wo man die Platinen an einen Anschlagpunkt anlegen kann, schafft man Dutzende pro Stunde.
> Übrigens braucht man für QFN/DFN gar nicht so eine hohe Genauigkeit. Da > reicht eine konstant dünne Wurst über alle Pads, den Rest erledigt die > Oberflächenspannung beim Reflowprozess. Ich vermute, der TO redet hier von einer professionellen Anwendung.
Also wir kaufen auch gern mal Geräte aus China - zum Teil mit doch sehr durchwachsenen Ergebnissen. Die meisten funktionierten entweder sofort prima oder konnten für schlankes Geld und mit ein wenig Zeit und Geschick ausreichend in Form gebracht werden. beim gezeigten Drucker aus China fällt mir zuerst einmal auf, dass der Spannrahmen nur bereits gespannte Pastenbleche klemmen kann. Diese sind deutlich teurer und vor allem aber viel (!) sperriger; brauchen also sehr viel Platz. Ab 30 Schablonen wird es da schon recht unhandlich, selbst wenn man viel Platz hat. Wir haben vor einigen Jahren einen manuellen Schblonendrucker von http://www.mechatronic-systems.de gekauft und sind alles in allem sehr zufrieden. Aus heutiger Sicht würde ich einen Halbautomatischen bevorzugen, aber die Geräte kommen bereits mit einem Wechselrahmen und sind wirklich sehr hochwertig gefertigt. Genauigkeit und Druck sind Top - der Ansprechpartner bei Mechatronic ist in seiner Wortwahl manchmal etwas ruppig, aber wenn man sich davon nicht abschrecken lässt, bekommt man sehr viel Drucker für sein Geld.
Hi Phillip Hätte einen Halbautomatischen Drucker für unter 2000€ abzugeben. Wir haben damit immer 0,5 pitch gedruckt, 0,4 sollte aber auch kein Problem sein. Der hat 2 Kameras für die manueller Einstellung. Drucken tut er dann automatisch. Das Ding steht auch noch in der Fertigung und kann vorher in der nähe von Dortmund getestet und angeschaut werden. Der Transport könnte auch organisiert werden. Gruß
Ich hab seit Jahren einen manuellen Drucker von Dieter Metz: http://www.dieter-metz.de/loesungen/schablonendrucker Funktioniert einfach und macht seit dem ersten Tag keinerlei Probleme. Gibts auch halbautomatisch. Preisregion manuell ca. 3-4k€ je nach Ausstattung
Timmo H. schrieb: > Aber professionell arbeitet man doch mit Schablone?! Nicht zwansgläufig! Kenne Unternehmen die machen Kleinserien bis etwa 50 Stück mit dem Pastendrucker. Geht schneller und Ergebnis ist ausreichend gut für Industriequalität. rgds
Hi Phil! Was für einen Typ hast du denn? Schick mir mal ne mail : oldiphillip(at)yahoo(dot)com lG Phillip
Ich grüße, wie wäre es mit einen E4 von EKRA, ich werde mal fragen wieviel unser gekostet hat, teuer war er nicht, das war ein Modell von 1998? Damit ist das kein Problem, selbst eine Ispektion ist sehr schnell erstellt und kinderleicht zu bedienen. Das wichtigste ist die Erfahrung bei der ganzen Sache :D , es bringt nichts die "BESTE" Maschine zu haben, wenn man nicht weis wie groß die Pastenfläche sein darf, wie konisch darf die Öffnung sein, benötigst du Abluftkanäle in der Paste, wie dick darf die Schablone sein um das Verhältniss von 0,66 nicht zu überschreiten, benötigt man spezielle Pastenformen um eine Zentrierwirkung zu erreichen und fast das wichtigste ist die Paste an sich, Körnungsgröße, Flussmitteleigenschafft, Ausdehnung, Ausgasung......... Ich bin für die Optimierung zuständig und habe schon so einiges erlebt :D Selbst wenn es dir die Paste um ein halbes Pad versetzt auf den Nutzen bringt zieht es dir diese noch rein, selbst bei 0,4 Pich erst bei größen unterhalb 1005 wird es interessant, da muss dann alles stimmen, dazu sein noch gesagt das wir mit einer Bestückgenauigkeit von 6µm arbeiten. Das nächste große Thema sollte der Reflowprozess sein, selbst wenn die Paste gut sitzt und der Automat alles richtig gemacht hat können hiten Grabsteine und Bauteile mit vielen Voids herauskommen ;)
Nun nochmal, da du leider keine Mail usw. hinterlassen hast... Wie siehts aus, hätte da großes Interesse. Habe dazwischen nun auch einen DEK 260 angeboten bekommen, den bekomme ich aber leider nicht durch die Tür :-( lG Phillip Phil schrieb: > Hi Phillip > > Hätte einen Halbautomatischen Drucker für unter 2000€ abzugeben. Wir > haben damit immer 0,5 pitch gedruckt, 0,4 sollte aber auch kein Problem > sein. > > Der hat 2 Kameras für die manueller Einstellung. Drucken tut er dann > automatisch. > > Das Ding steht auch noch in der Fertigung und kann vorher in der nähe > von Dortmund getestet und angeschaut werden. > > Der Transport könnte auch organisiert werden. > > Gruß
Angehängte Dateien:
-
51 KB

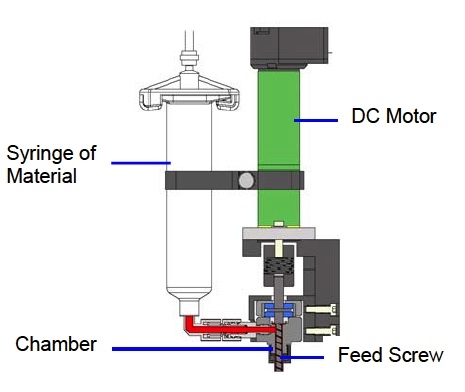

Timmo H. schrieb: > Man kann auch fast jeden 3D Drucker umfunktionieren: > https://www.youtube.com/watch?v=tgXtRDVvhdU Man sollte dann aber eine Dosiernadel mit Schnecke haben. http://cdn3.volusion.com/syfuf.yxtgj/v/vspfiles/photos/TS7000-8-3.jpg
:
