Hallo Leute, ich würde gerne ca 2 A von/zu einer Zelle/Akku (Max 5V) herumschicken. Das ganze soll möglichst klein sein daher verwende ich diese stecker: http://de.rs-online.com/web/p/leiterplatten-header/5427135/ jeweils 2 anschlüsse für + und - und einen I2C SDA und SCL anschluss die dazu passende buchse und crimpkontakte: http://de.rs-online.com/web/p/leiterplattensteckverbinder-gehause/2799178/?origin=PSF_435697|acc http://de.rs-online.com/web/p/leiterplattensteckverbinder-kontakte/6704203/?origin=PSF_435696|acc beim kabel habe ich mir gedacht ein 0,125mm2 bis 0,25mm2 kabel zu verwenden länge max 20cm: http://de.rs-online.com/web/p/einzeladerleitungen/2224286/?searchTerm=2224286&relevancy-data=636F3D3126696E3D4931384E525353746F636B4E756D6265724D504E266C753D656E266D6D3D6D61746368616C6C26706D3D5E5C647B367D247C5E5C647B377D247C5E5C647B31307D2426706F3D313426736E3D592673743D52535F53544F434B5F4E554D4245522677633D4E4F4E45267573743D3232323432383626 lediglich bei der leiterplatte weiß ich nicht wie breit die bahn sein muss (dicke 35µm) weiters gibt es eine tabelle/faustformel wie viel druchmesser ein kabel braucht um zb 2 A zu leiten bzw eben die leiterbahn! habe ca 2 stunden gesucht un bin nur auf
Kurz gegoogelt ergibt für die Stromstärke auf Leiterbahnen z.B. folgendes Ergebnis: http://www.multi-circuit-boards.eu/leiterplatten-design-hilfe/design-parameter/leiterbahn-strombelastbarkeit.html Wenn du z.B. 20°C Temperaturerhöhung an der Leiterbahn zulässt, benötigst du ca. 0.6mm breite Leiterbahnen. Zwei Anschlüsse a 1A parallel zu schalten um 2A zu leiten ist nicht optimal, da du nicht genau weißt ob sich der Strom 50% auf beide aufteilt. Der Übergangswiderstand der einzelnen Stecker kann z.B. unterschiedlich sein. Lieber Stecker mit etwas mehr Stromtragfähigkeit nehmen. Das Kabel sollte reichen. Schau mal z.B. hier: http://www.linzi.hu/Katalogus/2008-2009/ger/X%20081.pdf
darius schrieb: > habe ca 2 stunden > gesucht un bin nur auf Google kaputt? Bildersuche mit "Platine Strombelastbarkeit" ergibt sofort das Gewünschte für Platine. Ein netter Mensch hat sich auch mal die Arbeit gemacht und hier einen Artikel namens Leiterbahnbreite angelegt, der die gleichen Informationen enthält. Google-Suche mit "Leitung Strombelastbarkeit" funktioniert sinngemäß, findet allerdings vornehmlich Tabellen aus dem Bereich Elektroinstallation, sprich NYM-Leitung ab 1,5mm² Querschnitt und in der Installationstechnik übliche Verlegearten. Wie man nun den Leitungsquerschnitt für 2A heraus bekommt, das verrate ich dir nicht; das darfst du selbst heraus finden.
Für Smartphones gibt es ein nettes, kostenloses Helferlein namens "ElectroDroid" und bietet Berechnungsmöglichkeiten für etliche Anwendungen, auch Dimensionierung von Leiterbahnen. Kann ich nur empfehlen! Gruß Achim
2A für Platine etwa haben minimal Leiterbahn 0,65mm, Kupfer aber 35! Bei Google beachten bitte, daß

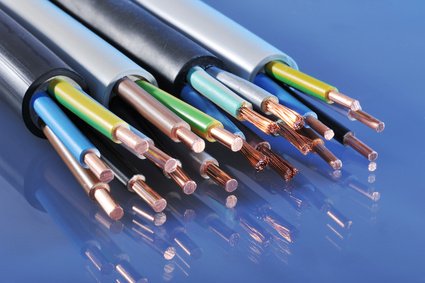

Olaf B. schrieb: > Zwei Anschlüsse a 1A parallel zu schalten um 2A zu leiten ist nicht > optimal, da du nicht genau weißt ob sich der Strom 50% auf beide > aufteilt. Danke für die schnelle Antwort. auf beiden Seiten werden die 2 Anschlüsse (jeweils 2 + und -)"kurzgeschlossen" so das lediglich über den Stecker selbst die 2A knapp bemessen fliesen damit habe ich einen seehr kurzen Weg (ca. 10mm) in dem es zu einem "Engpass" kommen sollte. Toni Tester schrieb: > Google-Suche mit "Leitung Strombelastbarkeit" funktioniert sinngemäß, > findet allerdings vornehmlich Tabellen aus dem Bereich > Elektroinstallation, sprich NYM-Leitung ab 1,5mm² Querschnitt und in der > Installationstechnik übliche Verlegearten. Wie man nun den > Leitungsquerschnitt für 2A heraus bekommt, das verrate ich dir nicht; > das darfst du selbst heraus finden. da gibt es ein paar Formeln mit denrn ich aber nicht warm werde da teilweise für wechselstrom/drehstrom gebraucht wird oder lesitungsfaktoren und verlustleistung benötigt werden udg. weites hätte mich eine kleine faustformel mehr interessiert. Und das habe ich gefunden: https://www.hilfreiche-tools.de/berechnung/leitungsquerschnitt-berechnen.html kann dem aber keinen glauben schenken da dieser rechner mir ganze 0,04mm2 Querschnitt empfiehlt... ps letztere aussage hat mich auch zu den 2 Stunden suchzeit gebracht da lediglich Tabellen aus der Elektroinstallation und hochspannungsbereicht gefunden wurden Aber danke für eure info und Antworten
Achim K. schrieb: > Für Smartphones gibt es ein nettes, kostenloses Helferlein namens > "ElectroDroid" und bietet Berechnungsmöglichkeiten für etliche > Anwendungen, auch Dimensionierung von Leiterbahnen. Kann ich nur > empfehlen! > > Gruß > Achim danke kannte ich noch nicht! ist wirklich hilfreich!
