Wer kann und möchte mir ein Platinenlayout von einen Amber Funkmodul zeichnen?! https://www.amber-wireless.com/en/products/wireless-m-bus/alle-wireless-module/868-mhz-wireless-m-bus-long-range-module-amb8626-m.html Das Modul läuft auf 3,3Volt Und Seriell ist UART Das heist ich benötige einen Pegelwandler(Max) Und Spannungsregler. Den Rest macht der Profi!! Danke Hermann
nein so meine ich das nicht, ich meine er weiss was man noch benötigt!!
Hermann R. schrieb: > nein so meine ich das nicht, > > ich meine er weiss was man noch benötigt!! Dann soll er es selber zeichnen!
Hermann R. schrieb: > Den Rest macht der Profi!! Ich möchte ein Auto. Der Motor soll ein Renault-Diesel sein und 180PS haben und dass es vier Räder haben soll weiß ich auch schon. Jetzt macht mal und erfüllt mir meinen Wunsch, mehr sag ich euch aber nicht :) rgds
Hermann R. schrieb: > Das Modul läuft auf 3,3Volt > Und Seriell ist UART > > Das heist ich benötige einen Pegelwandler(Max) > Und Spannungsregler. Wo ist der Stromlaufplan?
Na, werf doch mal eine Summe in den Raum die Dir das Wert ist. Damit wirst Du schon jemanden finden der sich ein Taschengeld dazuverdienen möchte. Aber nicht jammern wenn die Differenz zwischen Taschengeld und 'Profi-Preisen' auch im Ergebniss zu sehen ist. Der Profi würde sich jetzt erstmal mit Dir zusammensetzen um Deine Anforderungen zu verstehen.
Michael K. schrieb: > Der Profi würde sich jetzt erstmal mit Dir zusammensetzen Anreise wird bezahlt?? Nicht hier im Forum, da gibt es nur umsonst oder dicht dran (Flasche Bier oder so). Georg
Angehängte Dateien:
-
150 KB -
140 KB

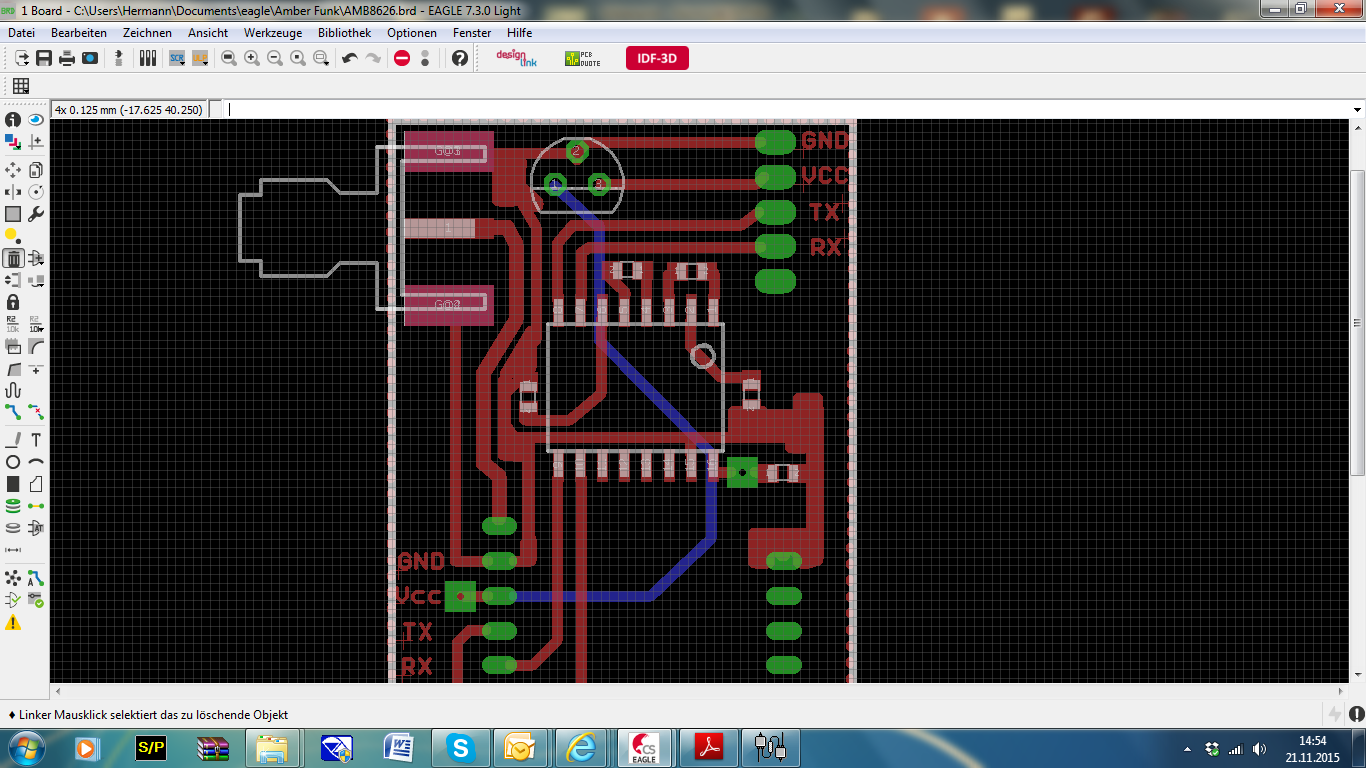

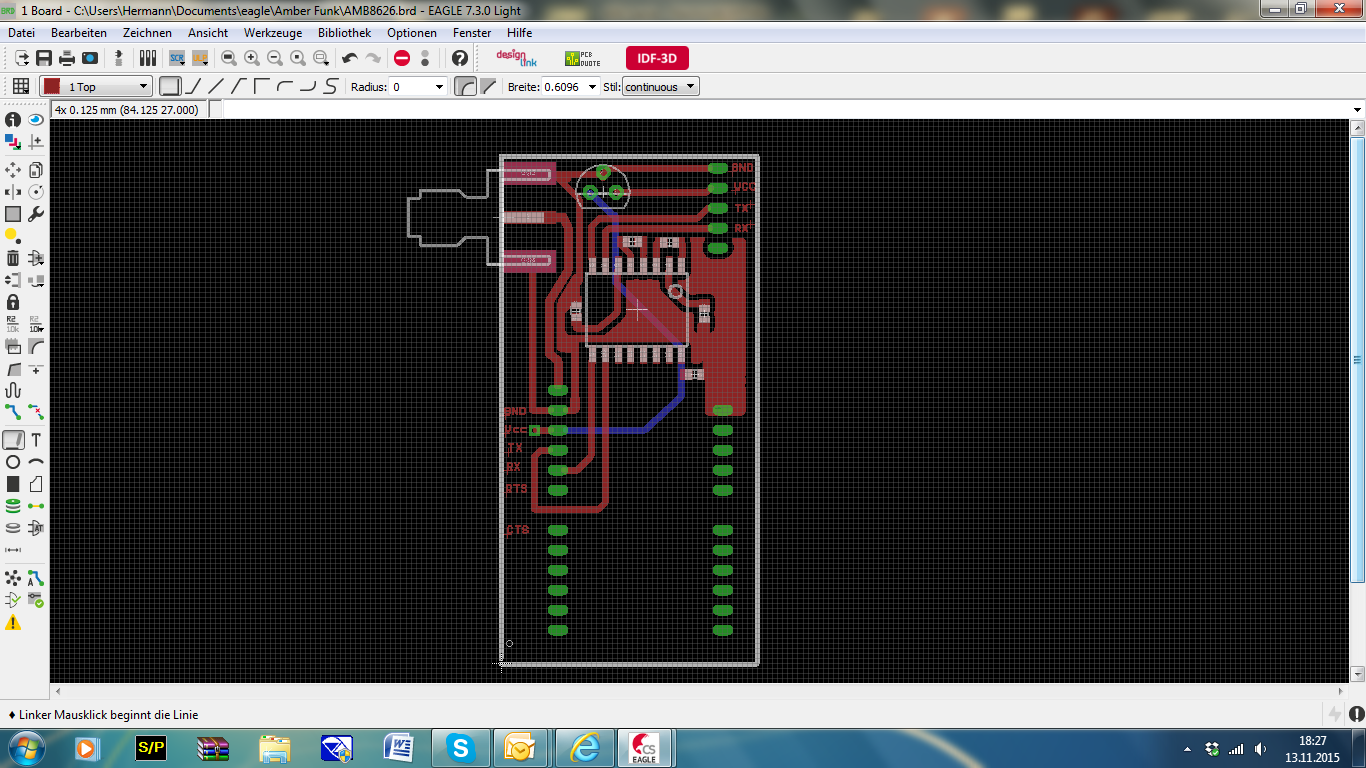

Es tut mir leid für die schlechten Angaben! Mein Problem , ich habe es in Eagle schon grob gezeichnet Bild im Anhang. Es funktioniert soweit aber die Daten kommen nicht sauber Bild auch im Anhang. Habe die Platinen schon geätzt!! Ich bin im Eagle kein Profi aber für einen Test reicht es! Das Modul gehört auf die zweite Seite und es sollen keine Leiterbahnen unter dem Modul laufen. Das steht auch im Manual! Spannungsregler auf 3,3Volt Seriell TX, RX (CTS, RTS) Reset Taster oder eine Brücke Config Taster oder Brücke Anschluss das müssen wir uns überlegen Alle Bauteile in SMD wenn es geht! Danke Hermann
Hermann R. schrieb: > Den Rest macht der Profi!! Hermann R. schrieb: > Mein Problem , ich habe es in Eagle schon grob gezeichnet Bild im > Anhang. > > Es funktioniert soweit aber die Daten kommen nicht sauber Bild auch im > Anhang. Habe die Platinen schon geätzt!! Hermann R. schrieb: > Alle Bauteile in SMD wenn es geht! Hallo Hermann, Fasching ist schon seit November, Du Scherzkeks. Brauchst Hilfe zum layout hast aber die Platine schonn fertig, Shcltplan in Eagle auch aber der wird nicht gezeigt. Ich übersetzte mal damit wir (im Forum) auf eine gemeinsame Basis kommen: Es ist gewünscht: a)Erstellung des Schaltplans und des Layouts sowie Inbetriebnahme eines Funkmoduls mit Stromversorgung und Pegelwandler. Funkmodul Amber Wireless 868MHz Long Range b) Stromversorgung von xxxV auf 3,3V, Stromverbrauch muss aus dem Datenblatt des Moduls eruiert werden c) Pegelwandler von TTL auf RS232, Typ frei oder muss mit Kunde abgestimmt werden d) Beschaltung des Moduls muss mit dem Kunden abgestimmt werden (Taster, ...) e) Weitere Anforderung: Keine f) Beschaffung der Platinen und des Materials g) Aufbau und Inbetriebnahme eines Prototypen und Aushändigung an den Kunden sowie der gesamten Dokumentation. So und wieviel glaubst Du darf der Profi dafür bekommen? Oder was möchtest Du davon übernehmen? rgds
> > Hallo Hermann, > Fasching ist schon seit November, Du Scherzkeks. Brauchst Hilfe zum > layout hast aber die Platine schonn fertig, Shcltplan in Eagle auch aber > der wird nicht gezeigt. Ich habe keinen Schaltplan ich zeichne ohne!! Sonst würde ich ihn ja reinstellen bin ja nicht Blöde will ja eine LÖSUNG!!!!!!! > > Ich übersetzte mal damit wir (im Forum) auf eine gemeinsame Basis > kommen: > Es ist gewünscht: > a)Erstellung des Schaltplans und des Layouts sowie Inbetriebnahme eines > Funkmoduls mit Stromversorgung und Pegelwandler. Funkmodul Amber > Wireless 868MHz Long Range > b) Stromversorgung von xxxV auf 3,3V, Stromverbrauch muss aus dem > Datenblatt des Moduls eruiert werden Laut Datenblatt > c) Pegelwandler von TTL auf RS232, Typ frei oder muss mit Kunde > abgestimmt werden Typ ist frei aber ich denke es kommt nur der MAX3232 in frage > d) Beschaltung des Moduls muss mit dem Kunden abgestimmt werden (Taster, > ...) Zweit taster oder Pins zum Brücken > e) Weitere Anforderung: Keine > f) Beschaffung der Platinen und des Materials Nur Layout rest mache ich selber > g) Aufbau und Inbetriebnahme eines Prototypen und Aushändigung an den > Kunden sowie der gesamten Dokumentation. Prototypen Ätze ich selber > > So und wieviel glaubst Du darf der Profi dafür bekommen? > Oder was möchtest Du davon übernehmen? Ich kann echt nicht sagen was sowas Kostet? > > rgds
> Ich habe keinen Schaltplan ich zeichne ohne!! Sonst würde ich ihn ja > reinstellen bin ja nicht Blöde will ja eine LÖSUNG!!!!!!! Fasching ist wohl bei dir das ganze Jahr? scnr. ... Anscheinend doch. Jeder gescheite Layouter arbeitet mit einem Schaltplan, da dieser die Grundlage einer Platine ist. Nur Anfänger oder Laien arbeiten meist ohne Schaltplan da sie schnell Ergebnisse sehen / haben wollen, wundern sich dann aber im Nachhinein wenn die Schaltung nicht so tut wie sie soll. Eine schnelle gescheite Fehlersuche ist dann ohne Dokumentation nicht möglich. > Nur Layout rest mache ich selber Dann solltest du aber noch mehr üben und Erfahrungen sammeln. > Ich kann echt nicht sagen was sowas Kostet? Bei einem Profi würde ich 40€+/h ansetzen.
Hermann R. schrieb: > Ich habe keinen Schaltplan ich zeichne ohne!! Sonst würde ich ihn ja > reinstellen bin ja nicht Blöde will ja eine LÖSUNG!!!!!!! Das heißt: Du schon, Profis nicht. Da wird dann also auch noch der Schaltplan zu machen sein. Bist Du bereit die 40...80EUR basierend auf der vorherigen Schätzung für 1...2h zu löhnen? Wahrscheinlich nicht, also wirst Du nicht umhin kommen es doch selber zu machen, rgds
6a66 schrieb: > 1...2h Das Datenblatt des Modules muß vollständig gelesen und verstanden werden. Aus Fließtext und studium der electrical characterstics ergeben sich oft zusätzliche Forderungen die es zu berücksichtgen gilt. Ein Schaltplansymbol + PCB Footprint muß angefertigt werden. Einsatzbereich und Nebenforderungen müssen geklärt werden. Profi Arbeit unterscheidet sich nicht nur im Stundenlohn. Ein Profi weiß was er tut, sonst tut er es nicht. Deswegen sind anscheinend kleine Dinge immer gleich so sauteuer. Lieber soll es in der Entwicklung teuer sein als später wenn die Serie auf der Maschine liegt.
Hermann R. schrieb: > Ich habe keinen Schaltplan ich zeichne ohne!! Totaler Blödsinn: wenn du keinen Schaltplan hast, kannst du ja nicht mal feststellen, ob der (rein theoretische) Profi das korrekte Layout erstellt hat - korrekt ist ein Layout nur dann, wenn es mit dem Stromlaufplan übereinstimmt. Sonst kann man ja ein beliebiges zufälliges Muster an Lötaugen und Leiterbahnen abliefern und behaupten, das wäre genau das was sich der Kunde gedacht hat. Georg
