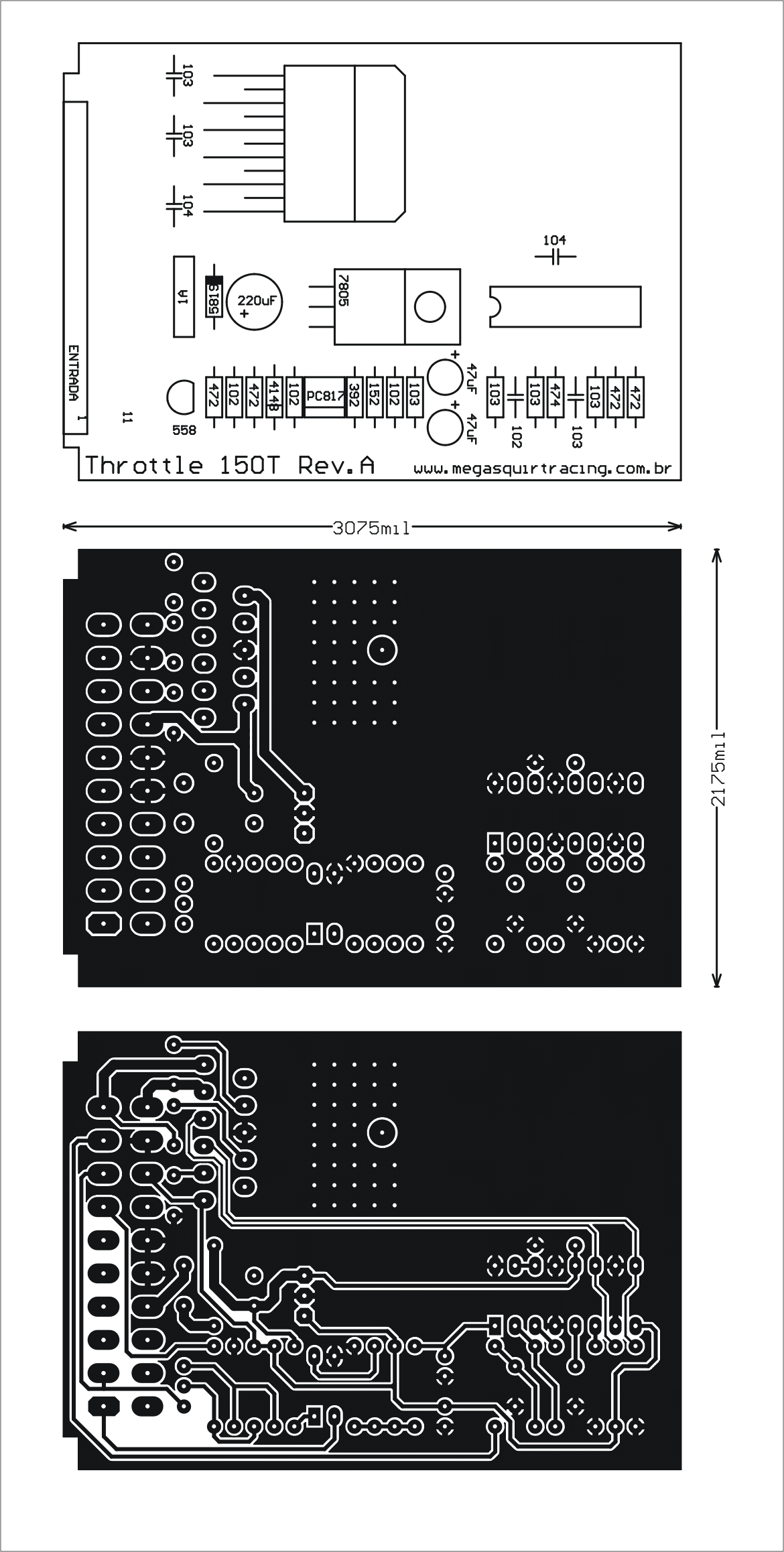

Hallo, ich habe zu einer speziellen PWM Stepper-Steuerung einen Schaltplan, sowie Platinen-Layout. Ich hab vor zwei Jahren mal versucht das alleine aufzubauen, hat aber nicht korrekt funktioniert. Eine weitere bereits geätzte Platine liegt vor, ebenso das Gro der Bauteile. Komme aus dem Raum Dortmund. Mir fehlt gerade die Muße und die Zeit mich da nochmal dran zu setzen... Gruss, Wolfgang
Angehängte Dateien:
-
18 KB -
370 KB
:
Gesperrt durch Moderator
Ich habe mir die DRV8825 besorgt. 1 Euro pro Stück. http://www.ebay.de/itm/221714083529 Kostet jetzt 1,58 Euro mit Kühler und denk mal einem "Klebepad". http://www.ebay.de/itm/Geeetech-Stepper-driver-DRV8825-with-heatsink-for-RAMPS-GT2560-Prusa-3D-Printer-/272073697816 Was soll es denn werden? Welche Spannungen / Ströme werden benötigt?

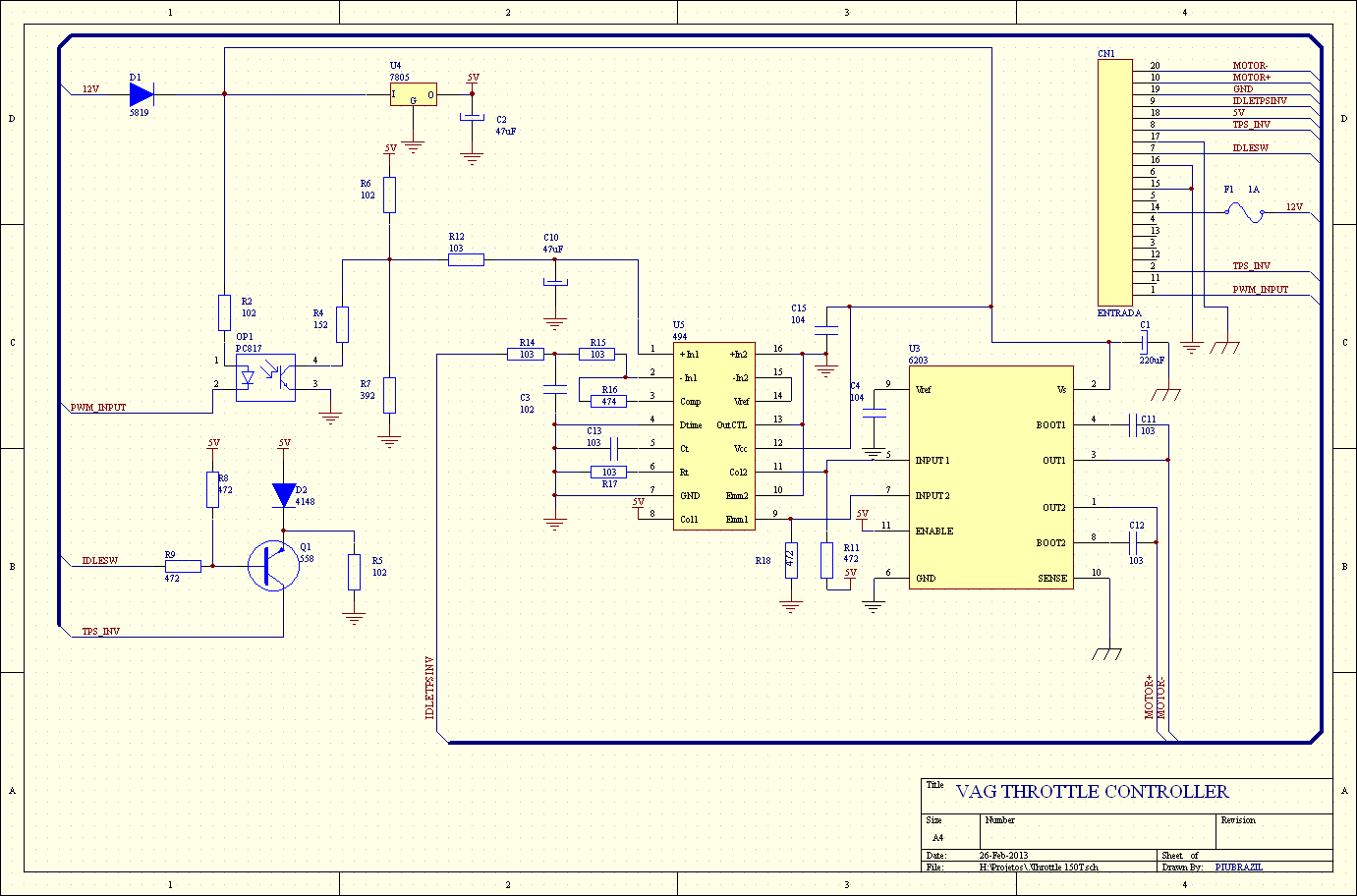

Hallo, es muss genau die oben gezeigte Schaltung sein...
und vermutlich auch noch genau mit diesem Layout? Wobei man die untere Lage auch noch spiegeln muss. Ich hoffe mal, das ist bei der Dir vorliegenden Platine gemacht worden. Was ist Dir die Sache denn Wert? Das Zusammenlöten ist ja eigentlich kein Akt.
:
Bearbeitet durch User
Günter M. schrieb: > Was ist Dir die Sache denn Wert? Das Zusammenlöten ist ja eigentlich > kein Akt. Aber das herstellen von Thermal-Vias! Da wirst du dich wohl an Profis wenden müssen.
> Und wo finde ich einen?
Wedeln mit dem Flieder .. bedeutet mach es selbt. Profis sind viel
teuer. Da ist sogar fertig kaufen guenstiger
:
Bearbeitet durch User
Wolfgang H. schrieb: > Wer baut mir eine kleine Schaltung auf ? Möglichst niemand. An der Drosselklappe rumzufummeln, mit einer Elektronik die bloss über einen 7805 vom KFZ Bordnetz (hier verniedlichend 12V genannt) getrennt ist, ist fahrlässig bis kriminell. Die Schaltung kann jederzeit ausfallen, ein Störimpuls der den 7805 brät reicht da schon, und der Wagen fährt entweder Vollgas oder bleibt auf der aktuellen Einstelung. Das ist Kinderpfusch von Abenteurern.
Wolfgang H. schrieb: > Hallo, es muss genau die oben gezeigte Schaltung sein... Dit jeht nich. Der L6203 geht so nicht an 12V. Mani W. schrieb: > Throttle Controller... Ganz schön viele Schreibfehler im ersten Wort. Michael B. schrieb: > An der Drosselklappe rumzufummeln, ..., ist fahrlässig bis kriminell. Dafür lag er ja auch 2 Jahre im Krankenhaus. Hat aber anscheinend nicht gereicht zum Nachdenken.
Wolfgang H. schrieb: > Hallo, es muss genau die oben gezeigte Schaltung sein... Das ist aber eine schlechte Ausgangsbasis: Wolfgang H. schrieb: > Ich hab vor zwei Jahren mal versucht das alleine aufzubauen, hat aber > nicht korrekt funktioniert. Und was hat da nicht funktioniert? Welchen Schrittmotor willst du verwenden?
