LtSpice Simulink Lib

[chris_ (Gast)]

Hallo Zusammen,

LtSpice ist auch zur Simulation für die Regelungstechnik geeignet.

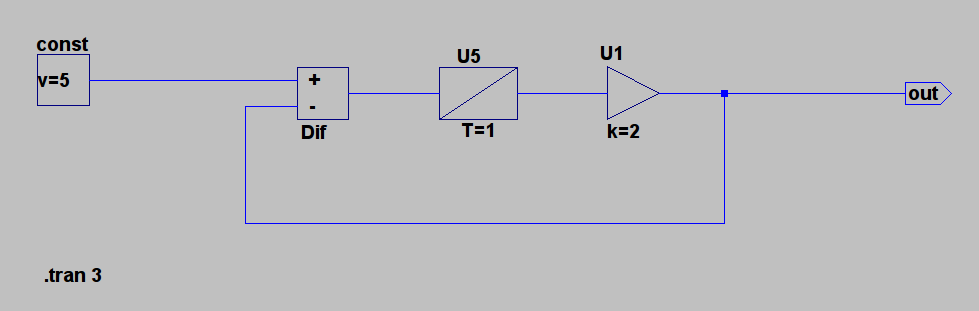

Simulink ist weit verbreitet und hat spezielle Symbole. Hier z.B. ein
PT1 Glied:

http://www1.uni-hamburg.de/W.Wiedl/Skripte/Simulink/Simulink1.html

Im Anhang habe ich eine Lib angefangen, die die Simulink Symbole
nachbildet.

Es gibt noch ein paar kleiner Probleme:
- Bei der Konstanten muss man erst Rechts-Klicken, damit der Wert
erscheint
- Ich bin mir unsicher, ob die Anzeige der Teile-Instanz über den
Symbolen Sinn macht

[Jay (Gast)]

chris_ schrieb:
> Es gibt noch ein paar kleiner Probleme:
> - Bei der Konstanten muss man erst Rechts-Klicken, damit der Wert
> erscheint

Oder im Schaltplan-Editor den Fingerbrecher Strg-Alt-Umschalt-H drücken
um nicht in Symbolen platzierte Attribute einzublenden.

> - Ich bin mir unsicher, ob die Anzeige der Teile-Instanz über den
> Symbolen Sinn macht

Ist doch egal, da jeder die Symbole im Symboleditor bearbeiten kann wie
es ihm gefällt.

Deine ist übrigens nicht die erste LTspice Bibliothek für
Regelungstechnik:

http://home.scarlet.be/nap0/ltspice/#control
http://ltspicegoodies.ltwiki.org/Filt.html
https://github.com/kanedahiroshi/LTspiceControlLibrary

[chris_ (Gast)]

>Deine ist übrigens nicht die erste LTspice Bibliothek für
>Regelungstechnik:

Danke. Es ist immer wieder gut, ein paar neue Anregungen im Forum zu
bekommen.
Ich habe mir gerade die beiden angeschaut:
>http://home.scarlet.be/nap0/ltspice/#control
>https://github.com/kanedahiroshi/LTspiceControlLibrary

Beim dritten
http://ltspicegoodies.ltwiki.org/Filt.html
sind leider keine Bilder.

Mit meiner Lib will ich versuchen, ein möglichst große Kompatiblität zu
Simulink zu erreicht. Am besten ist es, wenn die Symbole wirklich gleich
aussehen, weil sich Leute nicht umgewöhnen müssen, die Simulink schon
kennen.
Es gibt viel Dokumentation zu Simulink wie z.B.
http://de.mathworks.com/help/simulink/slref/sum.html

Da ist es gut, wenn LtSpice einigermaßen kompatibel wird.

[Helmut S. (helmuts)]

Hallo Chris,

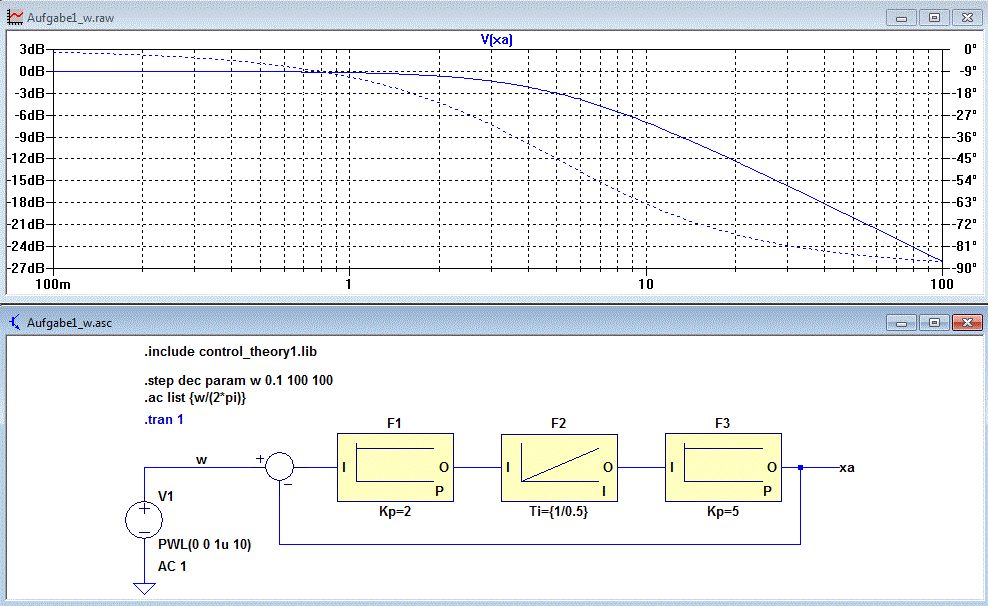

Im Anhang die von mir erstellte Control-Lib für LTspice. Die habe ich
vor 5 Jahren für die Yahoo group erstellt. Verwende doch einfach
subcircuits aus der Lib für deine Library. Das spart dir eine Menge
Arbeit. Im zip-file ist auch ein Beispiel.
https://groups.yahoo.com/neo/groups/LTspice/files/%20Examples/Educational/Control%20Theory/

Um Probleme bei der Simulation im Zeitbereich(z. B. Sprungantwort) zu
vermeiden sollte man keine E/G-Elemente mit Laplace=F(s) benutzen.

Gruß
Helmut

[chris_ (Gast)]

Danke schön, das sieht gut aus.
Demnächst werde ich versuchen, nichtlineare Elemente wie Komparatoren
und Umschalter zu implementieren, was vermutlich schwierig wird.

switch:
http://de.mathworks.com/help/simulink/slref/switch.html

comparator
http://de.mathworks.com/help/physmod/elec/ref/comparator.html

[Helmut S. (helmuts)]

Der switch in LTspice heißt sw. Siehe auch die Help.
Als Komparator empfehle ich "diffschmitt" aus [Digtital].

[chris_ (Gast)]

Hier eine neue Version der Lib.

Eine ziemlich zähe Sache ...
Ich schaffe es nicht, dass beim Vergleich der Parameter automatisch beim
reinziehen des Symbols angezeigt wird. Beim Gain funktioniert das
komischer Weise.

Kann mir jemand sagen, woran das liegt?

[chris_ (Gast)]

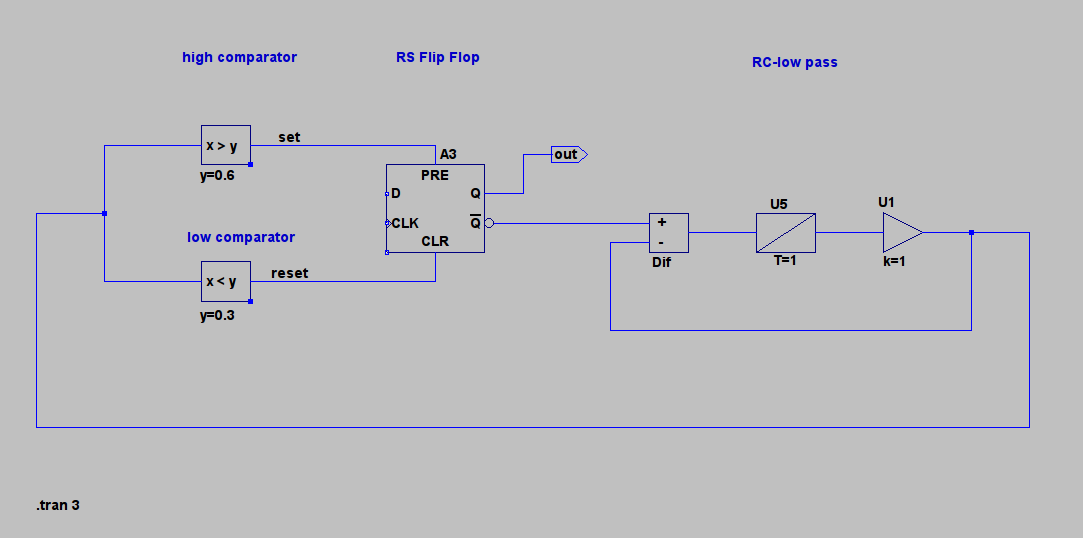

Hier mal der NE555 Prinzip.

[Helmut S. (helmuts)]

chris_ schrieb:
> Hier eine neue Version der Lib.
>
> Eine ziemlich zähe Sache ...
> Ich schaffe es nicht, dass beim Vergleich der Parameter automatisch beim
> reinziehen des Symbols angezeigt wird. Beim Gain funktioniert das
> komischer Weise.
>
> Kann mir jemand sagen, woran das liegt?

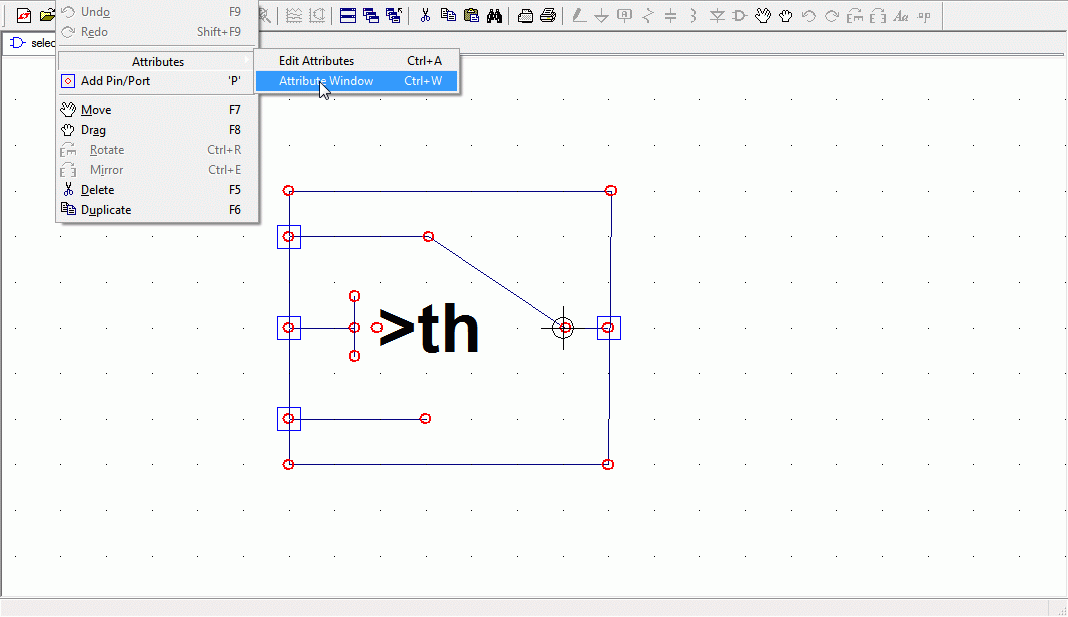

Symbol im Symbol-Editor öffnen.

Edit -> Attributes -> Attribute Window

Danach geht ein Dialigfenster auf. Dort auf das Attribute "SpiceLine"
wählen, wenn das angezeigt werden soll.

[chris_ (Gast)]

>Dort auf das Attribute "SpiceLine" wählen, wenn das angezeigt werden soll.

Ah, danke.
Bis jetzt habe ich das Symbolfile ( *.asy ) immer mit dem Texteditor
bearbeitet.
Aber ich habe den Unterschied zwischen "value" und "spiceline" bis jetzt
noch nicht verstanden. Ist der Unterschied einfach der, dass "value"
unsichtbar ist und "spiceline" sichtbar?

[Helmut S. (helmuts)]

Value benutze ich normalerweise für den Namen des subcircuits.
Value2, SpiceLine, SpiceLine2 nehme ich für Parameter. Die kann man
sichtbar machen, wenn man das will.

Value2 hat auch noch eine Sonderbedeutung in Kombination mit Value und
SpiceModel. Schau dir dafür mal irgend ein Opamp-Symbol von LTC an.
Diese Symbole sind im Schaltplan nicht "editierbar".

[chris_ (Gast)]

Langsam komme ich der Sichtbarkeit der Symbole auf die Spur.

Ich untersuche gerade folgendes Symbol, bei dem der Instanzname und der
Parameter k sichtbar ist:

Version 4
SymbolType BLOCK
LINE Normal 0 32 0 -34
LINE Normal 64 0 0 32
LINE Normal 0 -34 64 0
WINDOW 39 19 47 Center 2
WINDOW 0 6 -50 Center 2
PIN 0 0 NONE 0
PINATTR PinName in
PINATTR SpiceOrder 1
PIN 64 0 NONE 0
PINATTR PinName out
PINATTR SpiceOrder 2
SYMATTR SpiceLine k=1
SYMATTR Description multiply with const value
SYMATTR ModelFile simulink.lib
SYMATTR Value MULCONST
SYMATTR Prefix X

Entscheidend für das Anzeigen des Paramters k ist die Zeile

WINDOW 39 19 47 Center 2

Wenn die Zeile da ist, wird der Parameter angezeigt.
Ich vermute, dass die Kodierung wie folgt aussieht:

WINDOW
39 : Code für die Anzeige von Spiceline
19 : x Position
47 : y Position
Center: Text wird zentriert zur Mitte der Position dargestellt
2  : keine Ahnung

Gibt es dazu irgendwo eine Dokumentation?

[Helmut S. (helmuts)]

Ich editiere eigentlich nie mehr mit einem Texteditor im Symbol-File.
Das war nur in den ersten Jahren (bis Ende 2001) notwendig als es noch
keinen Symbol-Editor gab. Es gibt keine Funktion die man nicht im
Symbol-Editor einstellen kann.

Es gibt kein Dokument von LTC über die Grafik-Syntax von Symbolen im
Symbol-File(.asy). Ich vermute mal, dass die Syntax ähnlich dieser
Beschreibung ist die es in der LTspice Yahoo group gibt.

ascii_file_format.pdf
https://groups.yahoo.com/neo/groups/LTspice/files/%20Util/
