[S] Erstellung eines Platinenlayouts

[Michael S. (e500)]

Hallo und guten Morgen,

meine aktiven Layout-Zeiten sind leider lange her, ich bin eingerostet
und habe auch nicht mehr die notwendige Software. Daher suche ich für

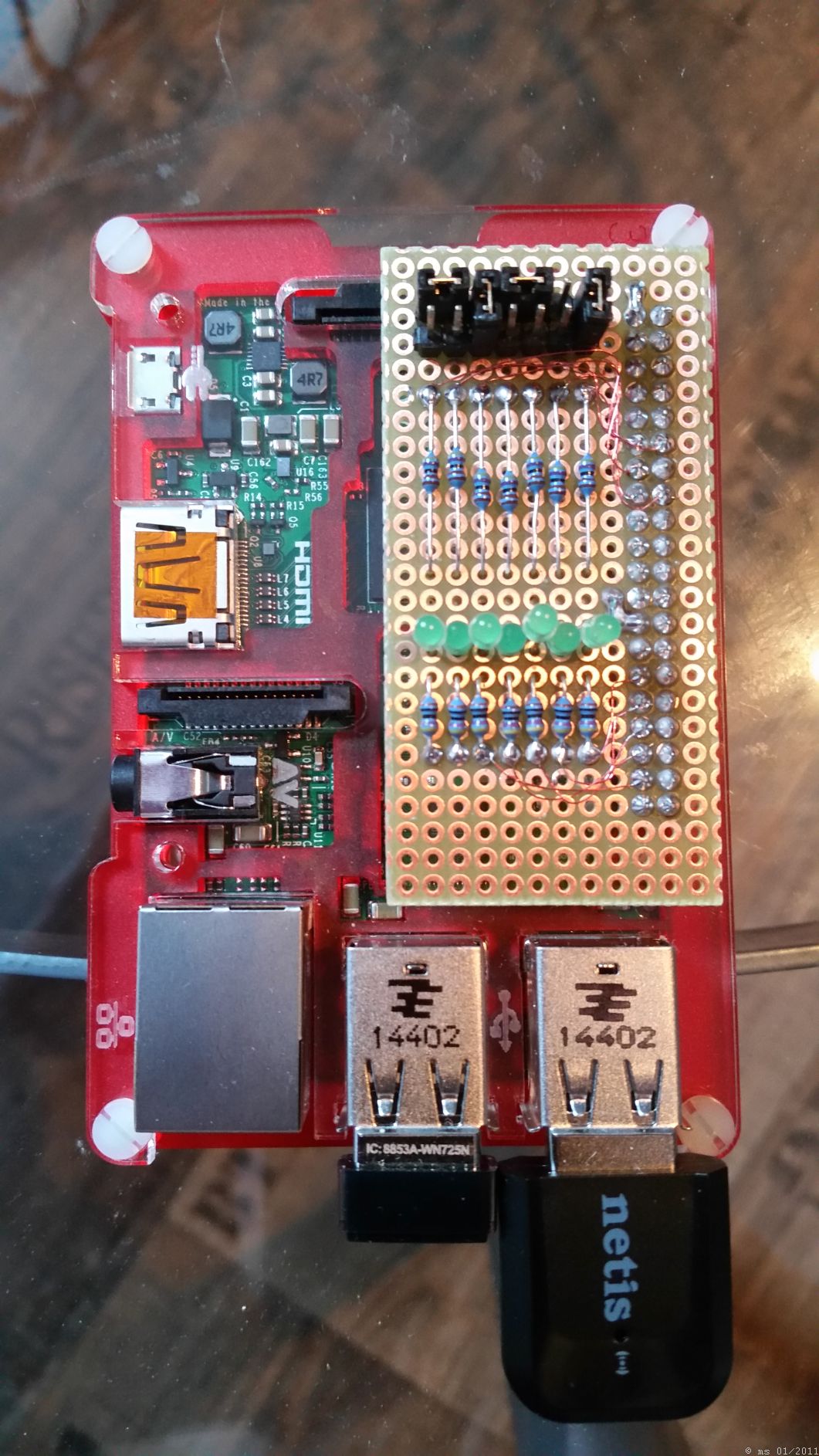

ein kleines Mini-Projekt (privat) jemanden, der mir eine schöne Platine
als Erweiterung für einen Raspberry Pi (2) layouten kann. Den Prototypen
habe ich gestern mit Überresten aus alten Tagen erstellt und getestet.

Wer kann mir (natürlich gegen Aufwandsentschädigung) den anhängenden
"Schaltplan" in entweder Eagle oder KiCad als Schaltplan zeichnen und
daraus dann auch noch eine Layout machen, welches ich beim
"Platinensammler" in Auftrag geben könnte?

Rahmenbedingungen sind wie folgt:
- Bauteile sollen SMD sein
- Widerstände in 0805
- LEDs in 1206
- Platine wird über eine 40-polige
  Buchsenleiste (RM2,54) mit dem PI verbunden
- Platinengröße sollte ca. 20mm x 55mm sein
  so benötigt sie keine Befestigung
- Platine soll an wenigen Stellen beschriftet werden
  natürlich optisch so nahe am Bauteil / Ort,
  dass man den Zusammenhang versteht
- Ich hätte gerne sowohl Schaltplan
  als auch Layout und die Daten für den
  "Platinensammler" in elektronischer Form

Gibt es jemand, der mir soetwas machen würde?
Bitte gerne auch per Mail melden, Fragen beantworte ich auch gerne hier
im Thread.

Euch allen ein schönes Wochenende
Michael

[Route_66 H. (route_66)]

Michael S. schrieb:
> für
> ein kleines Mini-Projekt (privat)

Laut Fotos ist es doch fertig aufgebaut. Warum jetzt noch in "schöner"
machen?

[Dirk D. (dicky_d)]

Hast du eine Vorstellung davon wo die Buchsenleiste, die LED's und die
Schalter sitzen sollen?

Ich hab bis jetzt nur bei Dirtypcb bestellt oder Selbst gemacht, kann
gut sein das ich mich irre, aber soweit ich weiß bestimmt man die
Silkscreenfarbe bei der Bestellung, oder?
Oder wo ich nochmal lese, soll die Beschriftung der Text sein der in Rot
auf dem Papier steht?

Willst du auch Bestückungsdruck haben oder nur die
Funktions-Beschriftung?

[Michael S. (e500)]

Dirk D. schrieb:
> Hast du eine Vorstellung davon wo die Buchsenleiste, die LED's und die
> Schalter sitzen sollen?

Nein, da verlasse ich mich ein Stück weit auf den Layouter, so, wie es
optisch einigermassen gut aussieht und für ihn praktisch ist.
Natürlich die LEDs in einer Reihe nebeneinander mit kleinem Abstand aber
sonst frei.

> Ich hab bis jetzt nur bei Dirtypcb bestellt oder Selbst gemacht, kann
> gut sein das ich mich irre, aber soweit ich weiß bestimmt man die
> Silkscreenfarbe bei der Bestellung, oder?
> Oder wo ich nochmal lese, soll die Beschriftung der Text sein der in Rot
> auf dem Papier steht?
>
> Willst du auch Bestückungsdruck haben oder nur die
> Funktions-Beschriftung?

Genau, die Beschriftung soll der Text sein, der in ROT auf dem Papier
steht. Auf der Platine darf er jede beliebige Farbe haben, die lesbar
ist. Auf sonstige Bauteil-Beschriftungen verzichte ich sehr gerne.

[Max B. (theeye)]

Dirk D. schrieb:
> [...] aber soweit ich weiß bestimmt man die
> Silkscreenfarbe bei der Bestellung, oder? [...]
Nein, nicht beim Platinensammler.

@ Michael: Das ist ja ein sehr kleines Projekt, da findet sich sicher
jemand! Wäre aber auch eine super Gelegenheit sich nochmal
einzuarbeiten. An der Software soll es nicht scheitern, KiCad ist
OpenSource: http://kicad-pcb.org/download/

Gruß Max

[Michael S. (e500)]

Route 6. schrieb:
> Michael S. schrieb:
>> für
>> ein kleines Mini-Projekt (privat)
>
> Laut Fotos ist es doch fertig aufgebaut. Warum jetzt noch in "schöner"
> machen?

Einfach der Optik wegen. Kein anderer Grund.

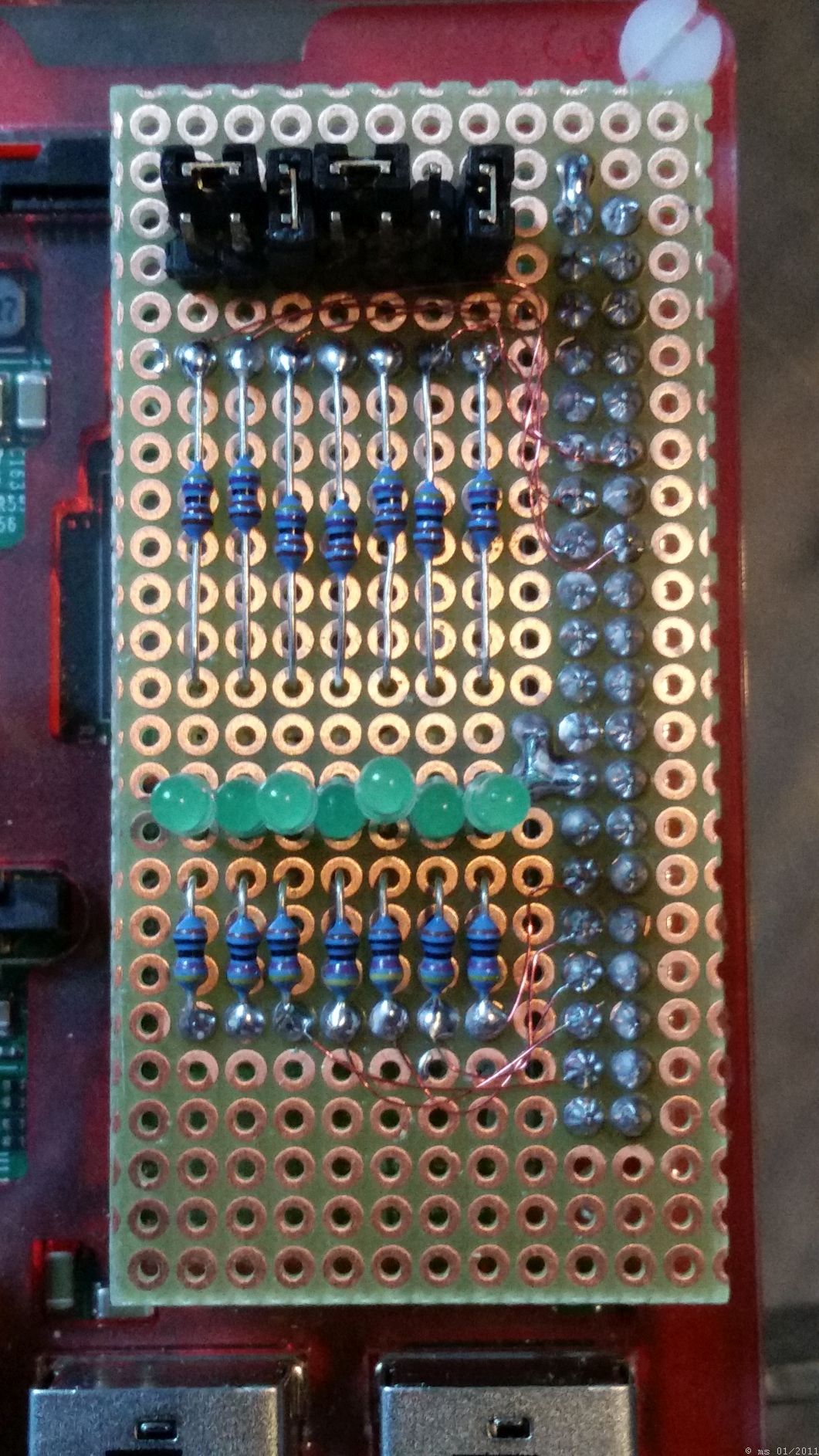

Wie Du siehst ist das mit Fädeldraht gemacht.
Das Projekt ist "zum Mitnehmen" (zum Beispiel auf Reisen, kann auch mit
einer Powerbank betrieben werden). Da bietet sich ein etwas robusterer
Aufbau an.

[Dennis S. (sixeck)]

Sowas ist doch in 30 sekunden selbst zusammengeschustert...

[Guido C. (guidoanalog)]

Hallo  Michael,

vielleicht wäre es eine Alternative ein bereits bestehendes Shield
Deinen Wünschen entsprechend anzupassen.

Du könntest z. B. bei dem folgenden Schield die Taster durch Schalter
ersetzen: http://www.ebay.de/itm/161244773464

Schalter in der Art könnten gegebenenfalls passen. Die genauen
Abmessungen habe ich mir nicht angeschaut.
http://www.vetco.net/catalog/product_info.php?products_id=15238

Mit freundlichen Grüßen
Guido

[Werner M. (faulerhund)]

Guten Tag.
Ich werde heute Abend wohl etwas Zeit finden um das zu machen.
Melde dich doch bitte bis dahin; wenn noch Bedarf bestehen sollte.

Beste Grüße, Werner.

[Jonas G. (jstjst)]

Ich man dir das machen.
Ich erstelle Hobby mäßig Layouts.

Du kannst dich ja mal per PM melden.

Gruß Jonas

[Michael S. (e500)]

Hallo zusammen,

vielen Dank, mir wurde schon reichlich nett und Kompetent Hilfe
angeboten, tolles Forum, nochmals allen vielen Dank!!

Viele Grüße
Michael
