[s] Schaltung mit PCF8574 (I2C Port Expander)

[Rainer S. (rsonline)]

Suche Schaltung mit dem IC PCF8574 zum Testen eines Programms.

[Rob H. (haas_123)]

Das ist schön.

[Achim S. (achims)]

Wo hast du den schon gesucht?

[Günter M. (redround)]

da du das hier im Markt-Forum postest, gehe ich mal davon aus, dass Du
von jemandem einen Schaltplan kaufen willst?

Was hast Du gegen den Schaltplan im Datenblatt (z. B.
http://www.nxp.com/documents/data_sheet/PCF8574_PCF8574A.pdf Seite 13 +
14)

[Rainer S. (rsonline)]

Ernsthafte Antworten willkommen.

[Rob H. (haas_123)]

Mehr Infos und weniger Überheblichkeit willkommen.

[Achim S. (achims)]

Hast du schon mal im Netz oder hier gesucht?
Bei einem Suchbegriff "PCF8574" gibt es einiges an Treffern. So komplett
mit Platine, Prozessor und Netzteil und ein Programm dazu.
Antworte doch einfach auf die Fragen
achim

[Rainer S. (rsonline)]

Sorry.

Eine einfache Platine mit dem Baustein drauf zum Testen.
Vielleicht hat hier jemand so etwas.
Geschaut im Netz habe ich so direkt noch nicht.

[Torben K. (tokuhila)]

Auf ebay ab 2,20€...

[Jobst Q. (joquis)]

Rainer S. schrieb:
> Sorry.
>
> Eine einfache Platine mit dem Baustein drauf zum Testen.
> Vielleicht hat hier jemand so etwas.
> Geschaut im Netz habe ich so direkt noch nicht.

Vielleicht so etwas:

http://www.ebay.de/itm/Test-u-Experimentierboard-I2C-Bus-LED-Bargraph-Arduino-Raspberry-PCF8574-IIC-/141918814318?hash=item210b05406e:g:KUoAAOSwv9hW11Zy

Preiswerter und vielseitiger wäre aber ein kleines Steckbrett und ein
PCF8574.

[Rainer S. (rsonline)]

Wo denn da?

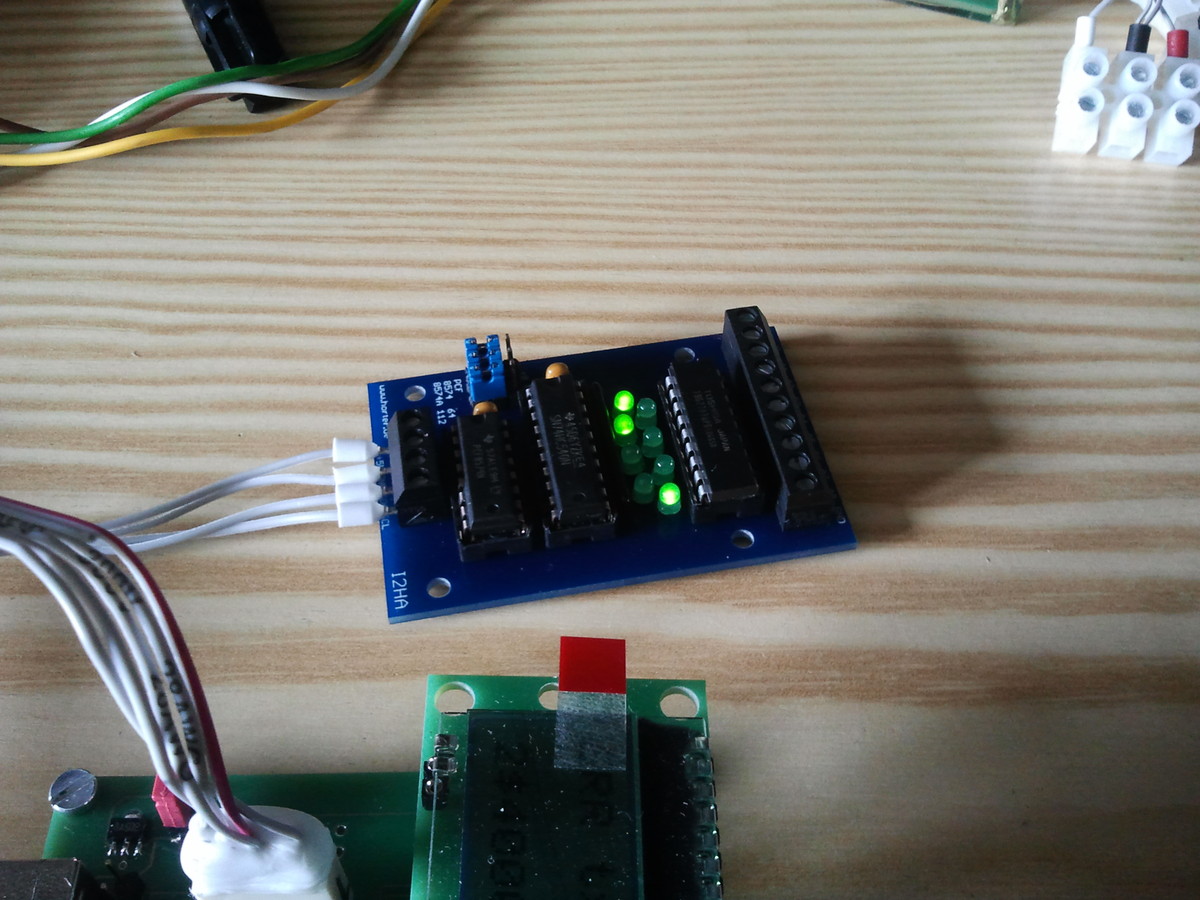

Hier als Platine, bzw. Bausatz

http://www.horter.de/shop/index.html?http://www.horter.de/shop/i2c_komponenten_ausgabekarte/platine_i2c_ausgabe_geaetzt_gebohrt_verzinnt4442.html

http://www.horter.de/shop/index.html?http://www.horter.de/shop/i2c_komponenten_ausgabekarte/bausatz_i2c_output_5__24v_8_bit_fuer_din_schiene4710.html

[Rainer S. (rsonline)]

Hab' den Bausatz bestellt.

[Jürgen H. (Firma: Horter & Kalb) (horter_de)]

danke Rainer S. für die beiden Links

hier sind noch zwei:

Digitalen Eingangskarte mit PCF8574
http://www.horter-shop.de/de/i2c-hutschienen-module/105-bausatz-i2c-digital-input-modul-4260404260714.html

Digitalen Ausgangskarte mit PCF8574
http://www.horter-shop.de/de/i2c-hutschienen-module/117-bausatz-i2c-digital-output-modul-4260404260721.html

[Joachim B. (jar)]

Rainer S. schrieb:
> Hab' den Bausatz bestellt.

warum?

http://www.ebay.de/itm/I2C-Backpack-Serial-Interface-PCF8574T-fur-1602-2004-LCDs-5V-fur-Arduino-PIC-/181881678339?hash=item2a58fe2a03:g:rp8AAOSw37tWCqcK

[Rainer S. (rsonline)]

Joachim B. schrieb:
> warum?

Kann direkt beim Anbieter bestellen. Ebay hab' ich nicht.
Da sind Status LED's dran. Es geht mir zunächst nur um die Software,
dass die den PCF8574 Baustein richtig anspricht.

Siehe auch hier:

Beitrag "I2C SCL multiplexen mit 7409?"
