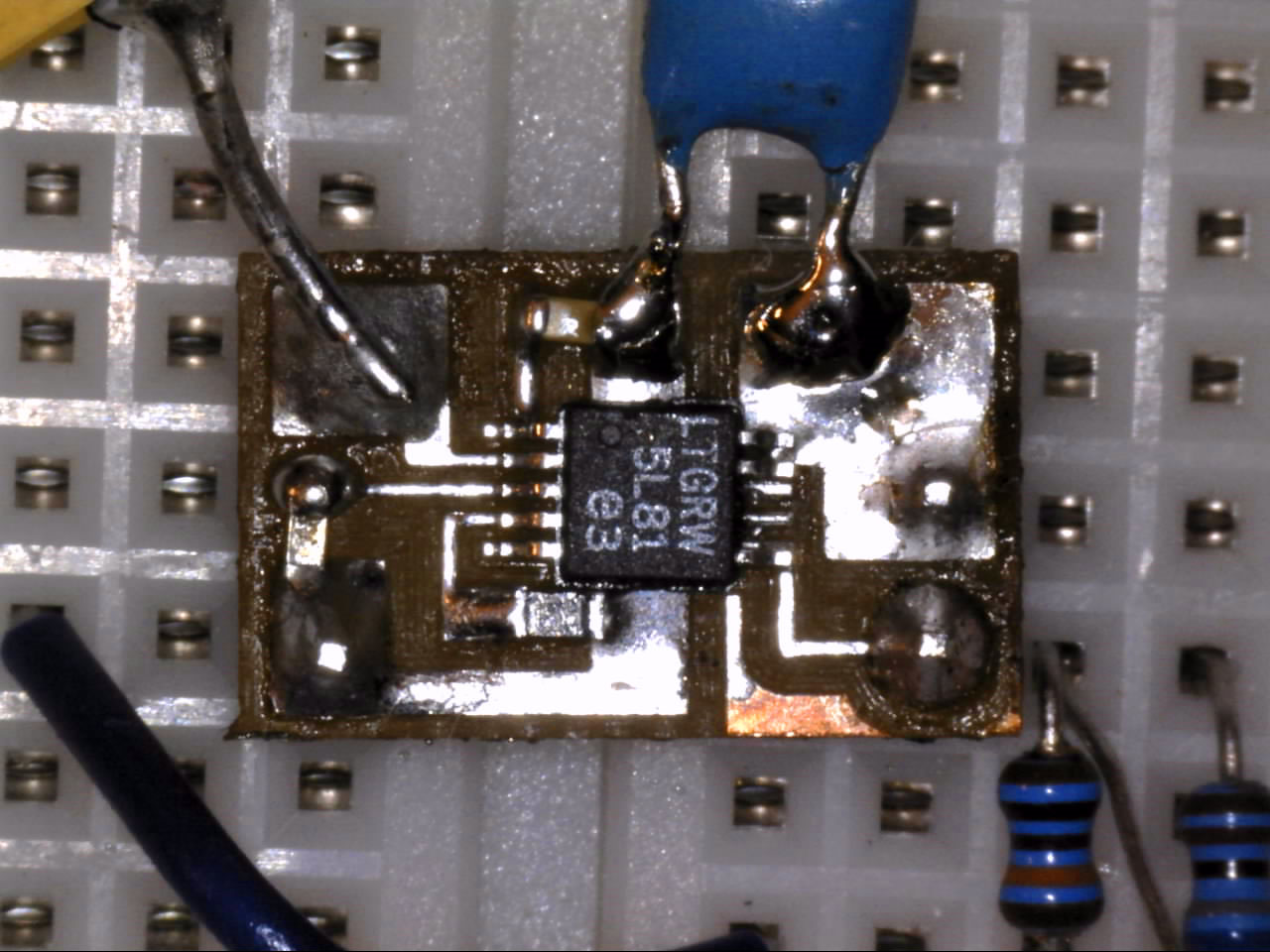

Hallo, meine erste SMD Platine. Gezwungenermaßen, da es das Bauteil nicht als PDIP gibt. Mittlerweile habe ich gut 20 Stunden investiert und habe es immernoch nicht hinbekommen, die dämlichen paar Bauteile zum Laufen zu bekommen. Dabei denke ich, dass das Löten selbst mittlerweile ganz gut funktioniert. Heissluftfön auf 250 Grad und nach 30 Sekunden verläuft das Lot und nach einigen Sekunden ziehe ich weg. Aber es WILL einfach nicht funktionieren und ich bin mit meinem Latein absolut am Ende. Anbei ein Foto der selbstgefrästen Platine. Die Pins 7 und 8 sind nach oben weggebogen, da die NC sind und das Platzieren auch so schon für mich schwierig genug war. Diesmal ist es rechts nichts geworden, dafür links sauber und da ich rechts effektiv nur 2 Pins habe, ist es da auch in Ordnung. Ich weiss auch nicht, wie ich da gross den Fehler suchen soll. Ich habe für den Anfang mal die Spannung aller Pins gemessen: Vin = 4V Vout = 0.162V (Hier sollten es eigentlich 3V sein, wenn es funktionieren würde) Pin 1 = 3.54V Pin 2 = 0.15V Pin 3 = 3.54V Pin 4 = 0.1V Pin 5 = 0V Pin 6 = 0.041V Pin 7 = 2.57V Pin 8 = 0V Pin 9 = 4V Pin 10 = 4V Der blaue Kondensator ist 4.7uF, links daneben 100n, ganz links 1uF. Oben links die 22uH Spule. Unter dem LT8609 ist ein 150k Widerstand. Mit einem Multimeter habe ich links und rechts vom Widerstand 148k gemessen. Da ist also anscheinend alles in Ordnung. Nicht im Bild ist der 120uF Ausgangskondensator. Der ist hinter der Spule. Was kann ich denn sonst noch tun? Ich weiss hier wirklich nicht mehr weiter.
Und hier noch das Design meines ersten SMD-Boards.
So, und nachdem ich mir nochmal meinen Beitrag durchgelesen habe, ist mir auf einmal der Fehler aufgefallen. Ich geh jetzt in den Tisch beissen. Thread kann gelöscht werden.
Klär uns mal bitte auf, was nun der Fehler gewesen war. Eventl. hilfreich für andere.
Nein. Zu peinlich. Und eigentlich auch offensichtlich ;p Dazu braucht man nichtmal das Datenblatt aufmachen.
Hannez schrieb: > Nein. Zu peinlich. Und eigentlich auch offensichtlich ;p > Dazu braucht man nichtmal das Datenblatt aufmachen. Lass mich raten: Die Induktivität fehlt :) rgds
Der 100n wurde zwischen Pin1 und GND gelötet
Genau. Wenn man intuitiv dauernd Kerkos zwischen irgendwas und GND lötet, ist das irgendwann im Blut....
