Ich bitte bei Interesse besonders schnell zu sein! Ich werde bis SPÄTESTENS 7.4.2016 eine Bestellung von 30 Leiterplatten ordern. Dabei hat diese ein ungünstiges Maß "U-Förmig". Die Freifläche, die euch zur Verfügung stände entspricht etwas weniger als ein 2x16 LCD Panel (dieses wird bei mir dort eingesetzt) https://cdn-reichelt.de/bilder/web/xxl_ws/A500/LCD162A_01.png Exakte Maße folgen heute Abend. Wer mir also eine Altium Designer Datei schicken kann, kann diese Fläche für einen Minimalpreis für sich gewinnen. VB. Oberfläche : Chem. Ni/Au (ENIG) Material: FR4; 1 , 6 m m ;35 μm, 2 lagig durchkontaktiert Stückzahl 30 Incl. Stopplack Positionsdruck (einseitig = oben) Grüße Oekel PS: Bei einfachen Designs würde ich mich auch bereit erklären, diese vom Schaltplan aus zu zeichnen/routen.
:
Bearbeitet durch User
Ich habe zwar nix, aber finde es SUPER, dass Du das hier anbietest. Viele Grüße Markus
Angehängte Dateien:
-
120 KB

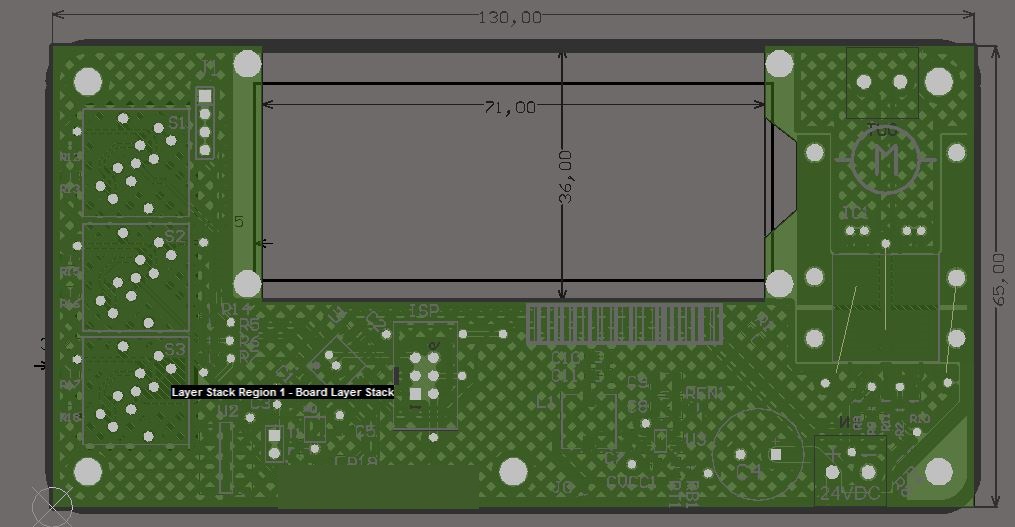

Wie auf dem Bild zu erkennen sein sollte, handelt es sich um freien Raum von 71mm x 36mm
Beachte bitte die Fräswege. Der nutzbare Raum ist also kleiner. Ich schau mal, ob meine Platine da reinpassen würde. Brauche zwar nur 25 aber 5Stück mehr können nicht schaden.
Zur not mach sowas draus, die kann man immer selbst gebrauchen: Beitrag "[V] Sammelbestellung FR4 Lochraster - dauerhaft"
Ich vermute der Termin wird sich doch noch bis Montag den 11.4.2016 verschieben :(
Mach doch ein paar SMD-Adapter drauf, die kann man immer gebrauchen oder dann auch hier im Forum anbieten. Das Problem wird Altium sein, hat ja nicht jeder herumliegen :-)
:
Bearbeitet durch User
Pete K. schrieb: > Das Problem wird Altium sein, hat ja nicht jeder herumliegen :-) Leider sind verschiedene Files nicht möglich, da es dann mehrere Aufträge wären. Man kann jedoch Eagle in Altium importieren. Somit wäre Eagle auch denkbar. Wer also ein passendes Eagle-File fertig hat, sollte sich zumindest Mal melden ;) Ich würde dann eine pdf generieren, die abschließend vom Autor der kleinen Platinen geprüft werden MUSS!!!
:
Bearbeitet durch User
Auch wenn es etwas nach Schleichwerbung klingen mag, möchte ich an dieser Stelle den Service des gewählten Herstellers loben. Das hier geschilderte Problem ist nämlich zu unserem Vorteil dort keines ;) Es können beliebige Formate zusammen eingereicht werden, sofern diese in der Theorie eine platzsparende Fertigung versprechen. Jedoch gaukelt der Online-Kalkulator einem erst mal falsche Tatsachen vor, da er die Uploads einzeln berechnet. Manuelle Anfrage ist hier der goldrichtige Weg! In diesem Sinne würde ich mich freuen, wenn ihr den von mir um einen Punkt erweiterten Wiki-Artikel auf Verständlichkeit überprüfen könntet. https://www.mikrocontroller.net/articles/Platinenhersteller#PCB_Pool Danke!
So, ich möchte mich nochmals bei David für die Mitbestellmöglichkeit bedanken, es hat Platz- und bedarfsmäßig sehr gut gepasst. Kommunikation (Mail und Telefon) und der ganze Rest haben sehr gut funktioniert, der Versand war flott und ich bin schon fleißig am löten ^^. Ich wurde von David auch immer auf dem neusten Stand gehalten wie es mit der Produktion bei BetaLayout aussieht, auch mit kleiner Schrecksekunde ;-) Lg, Andreas
D a v i d K. schrieb: > Auch wenn es etwas nach Schleichwerbung klingen mag, möchte ich an > dieser Stelle den Service des gewählten Herstellers loben. > Manuelle Anfrage ist hier der goldrichtige Weg! > In diesem Sinne würde ich mich freuen, wenn ihr den von mir um einen > Punkt erweiterten Wiki-Artikel auf Verständlichkeit überprüfen könntet. > https://www.mikrocontroller.net/articles/Platinenhersteller#PCB_Pool Man soll auch mal Loben, wenn's passt. Hab den Text noch etwas orthographisch angepasst und um zwei Punkte erweitert.
