Vorverstärker Elektor

[Manfred H. (manfredbochum)]

Hallo
Ich suche das Schaltbild von einem Elektor Nf-Vorverstärker.
Zeitraum war so ab 1973 kurz nach dem EQUA.
Leider weiß ich den Namen nicht mehr.
Hab google schon rauf und runter gesucht.
Kennt den noch jemand und hat vielleicht das Schaltbild?
Mani

[Andreas G. (andy1024)]

Hallo Manfred,


ich werde heute abend auf meinen Elektor DVD's nachsehen, zur Not auch
in Papierform. Ich habe die ganze Hefte noch auf dem Dachboden
rumstehen.


Gruß
Andy

[Old P. (Gast)]

Ansonsten kann man bei den paar Teilen auch mal zu Bleistift und Papier
greifen (Radiergummi nicht zu vergessen)

Old-Papa

[Helmut K. (hk_book)]

Das Ding hieß "Presonant" und war in den Heften 9 und 10 von 1973
veröffentlicht.

[Harald W. (wilhelms)]

Helmut K. schrieb:

> Das Ding hieß "Presonant" und war in den Heften 9 und 10 von 1973
> veröffentlicht.

...und die bekommt man in jeder besseren Leihbücherei.

[Manfred H. (manfredbochum)]

Jetzt weiß ich schonmal den Namen.
@Andy, das wäre toll!

[Andreas G. (andy1024)]

Hallo Manfred,


ich bin fündig geworden.


Viel Spass damit.

Gruß
Andy

[Manfred H. (manfredbochum)]

Danke Andy,

hast mir sehr geholfen.

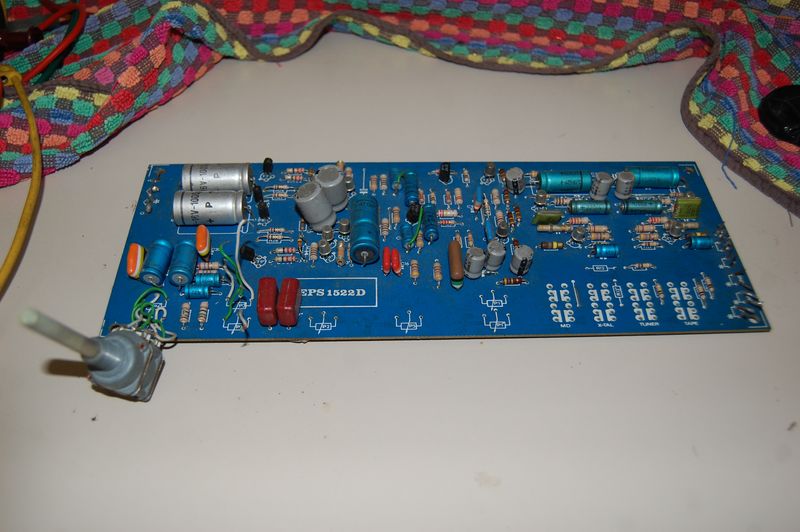

Ein Kanal clippt oben, der andere unten.
Frequenzabhängige Phasenverschiebung zwischen den Kanälen.
Hab ich was zu tun.

Gruß Mani

[Old P. (Gast)]

Andreas G. schrieb:
> Hallo Manfred,
> ich bin fündig geworden.
> Viel Spass damit.
> Gruß
> Andy

Danke auch von mir. Ich liebe ja diese alten Pläne
(Kindheitserinnerungen)
Besonders der in Bild 14 gezeigte Netzschnurknoten ist "der Burner" ;-)

Old-Papa

[Klaus R. (klara)]

Old P. schrieb:
> Ich liebe ja diese alten Pläne
> (Kindheitserinnerungen)

Kennst Du diesen Link?

http://www.rainers-elektronikpage.de/RADIO-RIM-Baumappen/radio-rim-baumappen.html

Wenn nein, dann wird er Dir gefallen.
mfg klaus

[James (Gast)]

Super!

Auch von mir DANKE für Link :-)

[Manfred H. (manfredbochum)]

Danke für den Link.
Von Radio Rim war mein erstes Meßgerät, ICE680R.

[James (Gast)]

Zwar ist hier nicht alles kostenlos, aber eine phantastische
Auswahl an Schaltplänen (unter anderem ELEKTOR)

http://www.schaltungen.at/

Gruß!

[Klaus R. (klara)]

Manfred H. schrieb:
> Danke für den Link.
> Von Radio Rim war mein erstes Meßgerät, ICE680R.

Genau dies hatte ich auch. Es war wirklich gut. Ich habe es erst so um
2003 durch ein M-3860M von Voltkraft abgelöst. Mein erstes grösseres
Projekt war der Organist. Die damaligen Transistorverstärker kamen da
nicht mit.

http://www.rainers-elektronikpage.de/RADIO-RIM-Baumappen/Baumappe_Organist.pdf
mfg Klaus

[Old P. (Gast)]

Klaus R. schrieb:
> Kennst Du diesen Link?
> ....
> Wenn nein, dann wird er Dir gefallen.
> mfg klaus

Radio-RIM kannte ich zu DDR-Zeiten natürlich nicht. Die Seite von Rainer
dagegen schon, war aber lange nicht mehr dort.

Old-Papa

[Christoph db1uq K. (christoph_kessler)]

Vom ICE680R hatten wir es schon mal:
Beitrag "Re: Multimeter, 80er Jahre"
bindfadendünne Lässigkeit...

Elektor 1973 hätte ich auch noch hier, in einem Anfall geistiger
Umnachtung habe ich damals alle Jahrgänge zu Büchern gebunden.

[Stefan F. (Gast)]

> in einem Anfall geistiger Umnachtung habe ich
> damals alle Jahrgänge zu Büchern gebunden.

Mit oder ohne Werbung?
