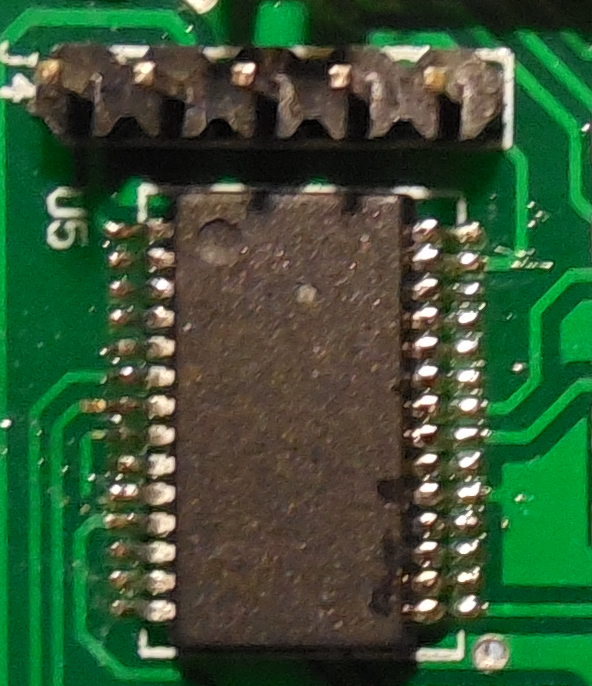

Hi, ich habe hier auf einem Board einen PIC18F23K22 und direkt darüber einen 5-poligen Steckanschluss. Kann das sein, dass es sich dabei um einen Programmieranschluß zum flashen des PICs handelt - so ähnlich wie das bei ATTiny's gemacht wird? Wenn ja: mit welchen Programmiergeräten ließe sich sowas ansprechen und wo könnten die 5 Leitungen auf dem PIC hinführen? Danke!
Mit einem PICkit™ 3 In-Circuit Debugger/Programmer. Gibt es als Nachbauten aus China. Offenbar funktionieren die Nachbauten ganz gut. Verfolge mal die Leiterbahnen. Wohin am PIC18F23K22 gehen die? Und sind das die Pins für das PICkit?
Beim 'echten' PicKit sinds zwar 6 Anschlüsse, aber der 6te ist nur für die Versorgung. Wenn der mittlere der 5 Pins an GND geht, sind die Chancen gut, das es tatsächlich ein Anschluss fürs PicKit ist.
:
Bearbeitet durch User

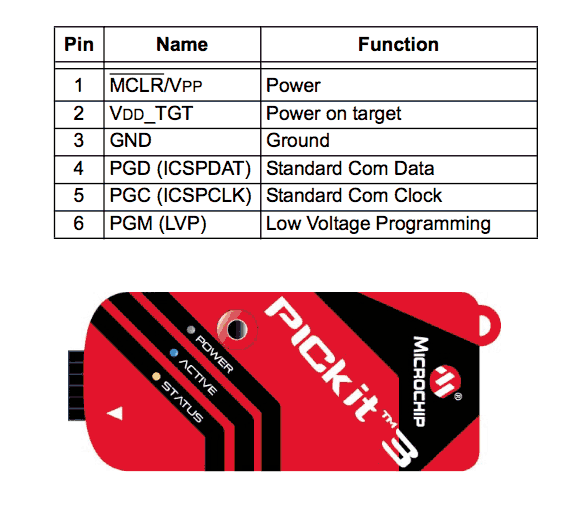

Matthias S. schrieb: > Beim 'echten' PicKit sinds zwar 6 Anschlüsse, aber der 6te ist nur für > die Versorgung. Versorgung ist Pin 2 (VDD). Der 6. Pin ist für Low Voltage Programming.
