Ich habe nun meine erste RGB Led zum leuchten gebracht(wichtiger Moment..) nun schön und gut, aber was mich bei so gut wie allen meiner "Kurz-Projekten" stört sind die Jumper Wire. Die hängen wie schon einmal erwähnt wurde, wie ein Wollknoll über das Steckbrett und bei manchen habe ich das Gefühl, dass die nicht mal richtig halten / darin stecken. Das ist nicht wirklich appetitlich anzusehen. Ich sehe in viele Videos solche kleinen Steckbrücken, jedoch sind die Steckbrücken auf den meisten Kaufseiten bereits angefertigt bzw. man kann die Steckbrückengröße nicht ändern (vermute ich, lasse mich gerne korrigieren). Ich habe als alternative sowas gefunden : https://de.aliexpress.com/item/Free-Shipping-100-Pcs-20CM-Color-Flexible-Two-Ends-Tin-plated-Breadboard-Jumper-Cable-Wires/1494214681.html?spm=2114.010208.3.55.SNj5Ns&ws_ab_test=searchweb201556_8,searchweb201602_3_10057_10056_10055_10017_10059_10058_10060_414_10061_413_10062,searchweb201603_1&btsid=7cf7682f-c593-4aeb-9842-692d0f430c36 - natürlich von aliexpress (meine Wahl). Danke im Vorraus mfg Astro Physik
:
Gesperrt durch User
Astro P. schrieb: > > Ich habe als alternative sowas gefunden : > https://de.aliexpress.com/item/Free-Shipping-100-Pcs-20CM-Color-Flexible-Two-Ends-Tin-plated-Breadboard-Jumper-Cable-Wires/1494214681.html?spm=2114.010208.3.55.SNj5Ns&ws_ab_test=searchweb201556_8,searchweb201602_3_10057_10056_10055_10017_10059_10058_10060_414_10061_413_10062,searchweb201603_1&btsid=7cf7682f-c593-4aeb-9842-692d0f430c36 > - natürlich von aliexpress (meine Wahl). Und das sind jetzt keine Jumper Wire?
Zum Selbermachen in der passenden Länge und mit den bevorzugten Farben: [0] HTH [0] http://www.pollin.de/shop/suchergebnis.html?S_TEXT=yv+0%2C5mm&log=internal
g457 schrieb: > Zum Selbermachen in der passenden Länge und mit den bevorzugten > Farben: > [0] > > HTH > > [0] > http://www.pollin.de/shop/suchergebnis.html?S_TEXT... Wenn du in das Bild reinzoomst (grün) dann kannst du sehen, dass der Kopf nicht gebunden ist bzw. frei ist. Ich meine in meinem Kauflink seien die Köpfe anders Danke im Vorraus mfg Astro Physik
Ich verstehe nicht was du willst?! Drahtbrücken? Oder kürzere Jumper-wires?! Astro P. schrieb: > Wenn du in das Bild reinzoomst (grün) dann kannst du sehen, dass der > Kopf nicht gebunden ist bzw. frei ist. > Ich meine in meinem Kauflink seien die Köpfe anders Was meinst du damit? Das das einzelne Litzen sind? Dann: Lötkolben und Lötzin!
Du meinst wahrscheinlich so etwas https://www.reichelt.de/?ARTICLE=79056&PROVID=2788&wt_mc=amc141526782519998&gclid=CjwKEAjwudW9BRDcrd30kovf8GkSJAB3hTxFt8gOeIrmQ67TiutX3B9hud8J2L0_CFQnhKwUQ_Y_YxoC-Tnw_wcB Gibt es auch bei Ali. Macht aber aus meiner Erfahrung nur Sinn, wenn Du etwas "dauerhaftere" Projekte auf dem Brett hast. Ist aber mechanisch stabiler (gefühlt) und nicht so anfällig gegen Berührungen.
Dieter F. schrieb: > Du meinst wahrscheinlich so etwas > > https://www.reichelt.de/?ARTICLE=79056&PROVID=2788... > > Gibt es auch bei Ali. Macht aber aus meiner Erfahrung nur Sinn, wenn Du > etwas "dauerhaftere" Projekte auf dem Brett hast. Ist aber mechanisch > stabiler (gefühlt) und nicht so anfällig gegen Berührungen. Genau! Die meine ich aber jedoch kann man die nicht verkürzen oder? Da am Ende dieses Metall-Ding ist (schlechte Beschreibung, ich weiß). Draco (Gast): >Ich verstehe nicht was du willst?! Drahtbrücken? Oder kürzere >Jumper-wires?! Ganz ruhig, Drahtbrücken.
Es gibt Jumperwire auch kuerzer als 20 cm. Mit 10 cm und 15 cm verringert sich der "Verhau" schon entsprechend. Ansonsten: 0.6 mm Schaltdraht wie u.a. in der Fernmeldetechnik ueblich von der Rolle. Dazu eine Automatikabisolierzange. Lassen sich auch fuer das naechste Breadboardprojekt wieder verwenden.
Astro P. schrieb: > Genau! Die meine ich aber jedoch kann man die nicht verkürzen oder? Da > am Ende dieses Metall-Ding ist (schlechte Beschreibung, ich weiß). Das ist doch einfach bloß ein Stück Draht? :-D Mit ner Kneifzange kann man die kürzen.
Astro P. schrieb: > Die hängen wie schon einmal erwähnt wurde, wie ein Wollknoll über das > Steckbrett und bei manchen habe ich das Gefühl, dass die nicht mal > richtig halten / darin stecken. dann bestelle dir farbigen Schaltdraht 0,5mm Durchmesser uns schneide dir nur die gewünschte Länge zu dann passt das https://www.mikrocontroller.net/attachment/244383/m1284p_m328p.jpg
Dieter F. schrieb: > Du meinst wahrscheinlich so etwas > > https://www.reichelt.de/?ARTICLE=79056&PROVID=2788&wt_mc=amc141526782519998&gclid=CjwKEAjwudW9BRDcrd30kovf8GkSJAB3hTxFt8gOeIrmQ67TiutX3B9hud8J2L0_CFQnhKwUQ_Y_YxoC-Tnw_wcB > > Gibt es auch bei Ali. Macht aber aus meiner Erfahrung nur Sinn, wenn Du > etwas "dauerhaftere" Projekte auf dem Brett hast. Ist aber mechanisch > stabiler (gefühlt) und nicht so anfällig gegen Berührungen. Die kombiniere ich immer mit http://www.ebay.de/itm/like/142015539619?lpid=106&chn=ps&ul_noapp=true Das reduziert den Verhau ungemein. (VCC,GND,...) (zum selber machen bin ich zu faul:)
Astro P. schrieb: > Genau! Die meine ich aber jedoch kann man die nicht verkürzen oder? Da > am Ende dieses Metall-Ding ist (schlechte Beschreibung, ich weiß). Das "Metallding" am Ende ist schlicht der Draht, welcher um 90 Grad umgebogen aus der Isolierung ragt. Die gibt es in verschiedenen Größen - wen die zu lang sind (etwas) dann lege ich halt einen Bogen. Da kann man die unterschieldichen Größen ganz gut sehen (und die kommen auch noch aus Fernost) http://www.ebay.de/itm/140Stuck-Breadboard-Steckbrett-Steckboard-Drahtbrucken-Sortiment-fur-Arduino-/252433085980?hash=item3ac62f361c:g:OIUAAOSw-4BXaUkr Zum selber Abisolieren etc. bin ich zu faul - ich nutze auch die Kombination mit den Dupont- oder anderen flexiblen Teilen.
Dieter F. schrieb: > Das "Metallding" am Ende ist schlicht der Draht, welcher um 90 Grad > umgebogen aus der Isolierung ragt. Die gibt es in verschiedenen Größen - > wen die zu lang sind (etwas) dann lege ich halt einen Bogen. Du meinst mit "dann lege ich halt einen Bogen" das du den Drath der Drathbrücke etwas zurecht schneidest (wie es im Video gezeigt wurde) richtig? > Da kann man die unterschieldichen Größen ganz gut sehen (und die kommen > auch noch aus Fernost) China ist ein wichtiges Handelsland denn was würden wir ohne dem Luftpolsterverpackungen machen? ;) > Ebay-Artikel Nr. 252433085980 Sieht vernünftig aus, ich warte ein paar Beiträge ab und kaufe dann die D-Brücken. > Zum selber Abisolieren etc. bin ich zu faul - ich nutze auch die > Kombination mit den Dupont- oder anderen flexiblen Teilen. ? Muss ich also doch etwas Abisolieren bei den Drathbrücken? Danke im Vorraus mfg Astro Physik
Astro P. schrieb: > Ich sehe in viele Videos solche kleinen Steckbrücken, jedoch sind die > Steckbrücken auf den meisten Kaufseiten bereits angefertigt bzw. man > kann die Steckbrückengröße nicht ändern (vermute ich, lasse mich gerne > korrigieren). Wozu willst du sie auch ändern, zumindest bei den kurzen? Bei denen gibt die Farbe die Länge in Einheiten von 100 mil (ein Steckbrettraster) an. Wenn man auf dem Steckbrett 5 Reihen weiter will, nimmt man eine grüne, die für 4 Reihen sind gelb usw. http://www.ieap.uni-kiel.de/plasma/ag-piel/elektronik/farbcode_m.gif
Wolfgang schrieb: > Wozu willst du sie auch ändern, zumindest bei den kurzen? Bei denen gibt > die Farbe die Länge in Einheiten von 100 mil (ein Steckbrettraster) an. > Wenn man auf dem Steckbrett 5 Reihen weiter will, nimmt man eine grüne, > die für 4 Reihen sind gelb usw. > http://www.ieap.uni-kiel.de/plasma/ag-piel/elektro... Ich hatte sowas noch nie in der Hand (drathbrücken). laut der beschreibung gibt es die längen : "Länge: 2, 5, 7, 10, 12, 15, 17, 20, 22, 25, 50, 75, 100 und 125 mm (10pcs pro Länge)" Das heißt das längste ist gerade mal 125mm lang? Oder gibts es da längen die das ganze Breadboard überdecken? Ich will nur sicher gehen Denn ich hatte mal auf eBay Jumper-Wire gekauft (vor mehreren Wochen) und musste festellen ,dass die Werte ganz und gar nicht passen...
:
Bearbeitet durch User
Astro P. schrieb: > Du meinst mit "dann lege ich halt einen Bogen" das du den Drath der > Drathbrücke etwas zurecht schneidest (wie es im Video gezeigt wurde) > richtig Nö, Bogen heisst Biegen ... Astro P. schrieb: > Das heißt das längste ist gerade mal 125mm lang? Ja - und? Solche Strecken muss ich selten überbrücken und dann kann man ja auch passend verlängern. Alternativ kannst Du natürlich selbst Drahtbrücken fertigen -> Video. Viel Spaß. Alternativ kannst Du natürlich auch jemanden beschäftigen, der Dir die Drähte nach Wunsch fertigt. Geht ggf. sogar auf Mini-Job-Basis.
Hallo, die Brücken sind schon sehr praktisch. Länger? das soll doch ohnehin halbwegs dicht beieinander liegen. Außerdem bleiben immer Reihen auf dem Steckbrett dazwischen frei, wo man "zwischenlanden" kann und von da weitergeht. Man kann das auch gut mit den "Dupont"-Strippen kombinieren. Und zur Not macht man eine selber, geeigneten Schaltdraht und einen Seitenschneider sollte man ja haben. Gruß aus Berlin Michael
Astro P. schrieb: > Denn ich hatte mal auf eBay Jumper-Wire gekauft (vor mehreren Wochen) > und musste festellen ,dass die Werte ganz und gar nicht passen... Und das wundert Dich? Wie lange kaufst Du schon auf eBay?
Astro P. schrieb: >> Ebay-Artikel Nr. 252433085980 > > Sieht vernünftig aus, ich warte ein paar Beiträge ab und kaufe dann die > D-Brücken. > >> Zum selber Abisolieren etc. bin ich zu faul - ich nutze auch die >> Kombination mit den Dupont- oder anderen flexiblen Teilen. > ? Muss ich also doch etwas Abisolieren bei den Drathbrücken? Nö, beides Gebrauchsfertig. Nur die China-Flex Teile musste ich erst mal 3Monate auf den Balkon hängen (kein Scherz!). Wenn Du sie bei zB: Pollin orderst, hat der sie event. schon für dich abgelagert :)
Dieter F. schrieb: > Und das wundert Dich? Wie lange kaufst Du schon auf eBay? Halt den Ball flach... Die Beschreibung stimmte nicht mit dem Produkt ein. Ich habe den Verkäufer bereits angeschrieben und refundet. Die Chinesen würden für ein paar Euros sicherlich keinen Rückversand verlangen, nicht wie *cough*reichelt*cough* ~6 Euro Versand... Dieter F.: >Ja - und? Solche Strecken muss ich selten überbrücken und dann kann man >ja auch passend verlängern. Ach du heilge, diese Dinger sind ja kleiner als ich dachte! 125mm ist die längste D-Brücke mensch mensch... >Alternativ kannst Du natürlich selbst >Drahtbrücken fertigen so etwa wie sowas : https://de.aliexpress.com/item/Line-Aberdeen-24AWG-10CM-tinned-wire-electronic-wire-cable-30/32599381327.html?spm=2114.010208.3.233.9DyaVx&ws_ab_test=searchweb201556_8,searchweb201602_3_10057_10056_10055_10017_10059_10058_10060_414_10061_413_10062,searchweb201603_1&btsid=46d11ffa-571d-4010-b45e-f0a88bf811ea http://www.ebay.de/itm/H05V-U-0-5mm-Einzelader-eindrahtig-PVC-Aderleitung-Kabel-Schaltdraht-1m-100m-/182022176745?var=&hash=item2a615dffe9:m:mx31fXX6ivA-Fp5PcJmmIvA? Denn die Person im Video hatte sicherlich nicht 125mm Drathbrücken geschnitten ;).
:
Bearbeitet durch User
Astro P. schrieb: >>Alternativ kannst Du natürlich selbst >>Drahtbrücken fertigen > so etwa wie sowas : > https://de.aliexpress.com/item/Line-Aberdeen-24AWG-10CM-tinned-wire-electronic-wire-cable-30/32599381327.html?spm=2114.010208.3.233.9DyaVx&ws_ab_test=searchweb201556_8,searchweb201602_3_10057_10056_10055_10017_10059_10058_10060_414_10061_413_10062,searchweb201603_1&btsid=46d11ffa-571d-4010-b45e-f0a88bf811ea? Vergiss verzinnte Litze, damit wirst Du nicht glücklich!
Astro P. schrieb: > Ich hatte sowas noch nie in der Hand (drathbrücken). laut der > beschreibung gibt es die längen : > "Länge: 2, 5, 7, 10, 12, 15, 17, 20, 22, 25, 50, 75, 100 und 125 mm > (10pcs pro Länge)" Aber die Kontaktabstände normaler Breadboards sind vielfaches von 1/10 Inch: 2.54mm, 5.08mm usw. wieso sollte man dann 'metrische' Brücken kaufen?
Astro P. schrieb: > Das heißt das längste ist gerade mal 125mm lang? Oder gibts es da längen > die das ganze Breadboard überdecken? Guck dir mal dein Steckbrett an. Am Rand gibt es meist Schienen über die volle Länge. Die darf man auch benutzen.
HVV schrieb: > Aber die Kontaktabstände normaler Breadboards sind vielfaches von 1/10 > Inch: > 2.54mm, 5.08mm usw. wieso sollte man dann 'metrische' Brücken kaufen? Du scheinst die erforderliche Präzision bei der Steckbrückenlänge etwas zu überschätzen. Eine Genauigkeit von besser als 1% ist hier wohl übertrieben.
Teo D. schrieb: > Vergiss verzinnte Litze, damit wirst Du nicht glücklich! Grund?
:
Bearbeitet durch User
Astro P. schrieb: > Ach du heilge, diese Dinger sind ja kleiner als ich dachte! > 125mm ist die längste D-Brücke mensch mensch... Warum habe ich überhaupt geantwortet? Das läuft hier wie bei all Deinen Beiträgen ... passiert mir (hoffentlich) nicht wieder.
Astro P. schrieb: > Grund? Die Frickelboardkontakte werden davon nicht besser. Nimm isolierten Draht. Den gibt es auf der Rolle, Du brauchst nur einen Seitenschneider und entweder eine Abisolierzange oder etwas Übung.
Rufus Τ. F. schrieb: > Nimm isolierten Draht. Den gibt es auf der Rolle, Du brauchst nur einen > Seitenschneider und entweder eine Abisolierzange oder etwas Übung. meinte ich auch Beitrag "Re: Jumper Wire sind unübersichtlich" mag er wohl nicht
Joachim B. schrieb: > Rufus Τ. F. schrieb: > Nimm isolierten Draht. Den gibt es auf der Rolle, Du brauchst nur einen > Seitenschneider und entweder eine Abisolierzange oder etwas Übung. > > meinte ich auch > Beitrag "Re: Jumper Wire sind unübersichtlich" > > mag er wohl nicht Ich habe es zur Kenntniss genommen, danke. Schaltdrath mit 0.5mm durchmesser. Sowas? http://m.ebay.de/itm/0-14-m-10m-Kupferdraht-Schaltdraht-0-2mm-0-5mm-in-10-versch-Farben-/361369488675?nav=SEARCH&varId=630712543715
Astro P. schrieb: > Dieter F. schrieb: > >> Und das wundert Dich? Wie lange kaufst Du schon auf eBay? > > Halt den Ball flach... Die Beschreibung stimmte nicht mit dem Produkt > ein. Man, man, man. Für eine Einakufsvolumen von gerade mal 2 EUR einen Thread von 32 Beiträgen und Diskussion ob man Drähte kürzen kann oder wo man die am besten abgelängt kauft. In meiner Jugend hab' ich mir 'ne Rolle gekauft und 'ne Knipex (die war seierzeit schweinsteuer aber hab ich immer noch) un fettich war die Laube. rgds
Was für ein Bohei um ein Stück Draht :D Das war früher echt besser, heute muss man sich irgendwie über alles erstmal virtuell zoffen. Petition läuft schon nehme ich an? Zum Thema Litze: Ich isoliere die immer etwas länger ab und schneide nach dem Verzinnen 3-4mm weg. Meistens streift man nämlich beim Lötkolben wegnehmen etwas altes Flussmittel zum Drahtende, was dann die Steckkontakte verklebt oder isoliert. Schaltdraht ist aber echt die bessere Alternative. Wenn man beim Abisolieren keine Kerbe reinschneidet kann man den Draht erstaunlich oft neu biegen. Telefonkabel YSTY hat einige Farben und kostet wenig. Nur aufpassen dass man echtes Kupfer bekommt, Reichelt verhökert nur noch diesen CCA Müll.
./. schrieb: >> 0.5mm > > Zu duenn. nicht zu dünn, dicker wären Pfostenstecker und leiern die Kontakte aus. Bauteile Beine von R + C + IC sind auch nicht 0,8mm
Astro P. schrieb: > Teo D. schrieb: >> Vergiss verzinnte Litze, damit wirst Du nicht glücklich! > > Grund? Da fehlt der Knickschutz. Litzen brechen am beginn der Verlötung. Es nervt, sieht gammlig aus und ist es auch.....
Ach zum Thema biegen, weils scheinbar an Kreativität mangelt: Besorg dir Sperrholz oder stabilen (Passepartout) Karton. Daraus schneidest du dir eine treppenförmige Biegelehre mit allen gewünschten Längen. Zum Ablängen legst du den Draht an eine Stufe und schneidest 1cm mehr ab, ggf. auf der nächsten Stufe markieren. Wenn du schon dabei bist, bastel dir auch gleich eine passende kleine Sortierbox. Die Box im Set ist Mist, spröde und der Deckel hält nicht.
Joachim B. schrieb: > ./. schrieb: > 0.5mm > > Zu duenn. > > nicht zu dünn, dicker wären Pfostenstecker und leiern die Kontakte aus. > Bauteile Beine von R + C + IC sind auch nicht 0,8mm 0.5mm sind also "perfekt"?
Astro Physik schrieb: > 0.5mm sind also "perfekt"? Wenn das der Durchmesser des Drahts selbst, und nicht der des Drahts zusammen mit der Isolation ist.
[GELÖSCHT] Das %!"/#' "%§!"§ kauf =&@ du ?*!! Ich könnt §&@?*§& [ZENSIERT] Warte ich #"%!§&? [GELÖSCHT] [GELÖSCHT] [GELÖSCHT] [BND WURDE BENACHRICHTIGT]
Nimm eine Rolle verzinnten Kupferschaltdraht mit 0,5 mm Durchmesser bzw. 0,2 mm² Querschnitt, einen Seitenschneider und eine Abisolierzange. Wenn du dann noch vermeidest, Dinge mit mehr als 0,6 mm Durchmesser in das Steckbrett zu stecken, wirst du sehr lange Freude daran haben. Achte aber darauf, dass der Draht wirklich verzinnt ist. Auf blankem Kupfer bildet sich bald eine Oxidschicht, die durch das Ein- und Ausstecken kaum abgerieben wird und somit zu Kontaktproblemen führt. Der Schaltdraht aus deinem Ebay-Link ist nicht verzinnt, also lass die Finger davon. Der hier sieht von der Beschreibung her passend aus (gibt es auch in anderen Farben): http://www.pollin.de/shop/dt/OTcxOTM0OTk-/Haustechnik_Sicherheitstechnik/Kabel_Draehte_Litzen/Draehte/Schaltdraht_YV_0_5_mm_gruen.html

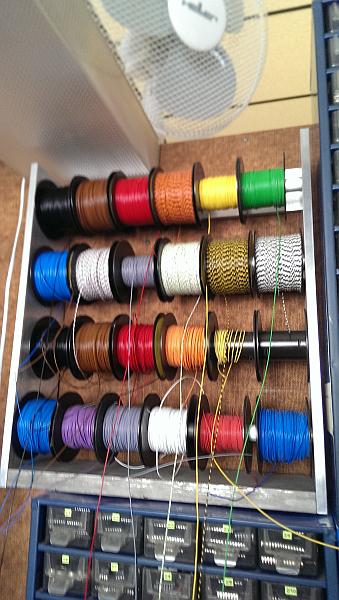

Angehängte Dateien:
-
47 KB
Astro Physik schrieb im Beitrag #4688595: > Rufus Τ. F. schrieb: >> Astro Physik schrieb: >> 0.5mm sind also "perfekt"? >> >> Wenn das der Durchmesser des Drahts selbst, und nicht der des Drahts >> zusammen mit der Isolation ist. > > In der eBay-Beschreibung steht nichts davon. man kann es auch übertreiben, das ist mit 0,5mm ein klassischer Drahtdurchmesser, die Isolierung interessiert doch hier nur am Rande, auf dem Steckbrett gehören keine 230V - 30kV Wenn dir das mehr hilft: https://www.buerklin.com/de/search/?text=Schaltdraehte Da hast du mehrere Farben und behältst auch auf dem Steckbrett den Überblick zu + - und Signale https://www.mikrocontroller.net/attachment/244383/m1284p_m328p.jpg
:
Bearbeitet durch User
Aufgrund des hier offensichtlich fehlenden Respekts im Umgang untereinander, sowohl durch Antwortende als auch durch den Threadstarter sehe ich keinen Grund, das hier so weiterlaufen zu lassen. Die Frage wurde ausführlich beantwortet.
