Forum: Platinen Kicad- Problem bei der Erzeugung eines individuellen Schalt-Bausteines


von Marc W. (m548387)


Angehängte Dateien:

Lesenswert?

Hallo alle zusammen,

ich setze mich erst seit einigen Tagen mit dem Programm Kicad
auseinander.
Die ersten Platinen und Schaltpläne habe ich auf Grundlage von einigen
Kicad-Tutorials abgearbeitet.

Meine Frage wäre nun wie ich ein solchen Schalt-Baustein im Anhang in
Kicad
erzeugen kann? Müsste ich die einzelnen Schalter die auf die auf
jeweilige Steuersignale schalten auch erst erstellen?

Und eine weitere Frage wäre dies bezüglich, falls dieser Baustein
irgendwann fertig definiert wurde, ob ich dann im Anschluss auch seine

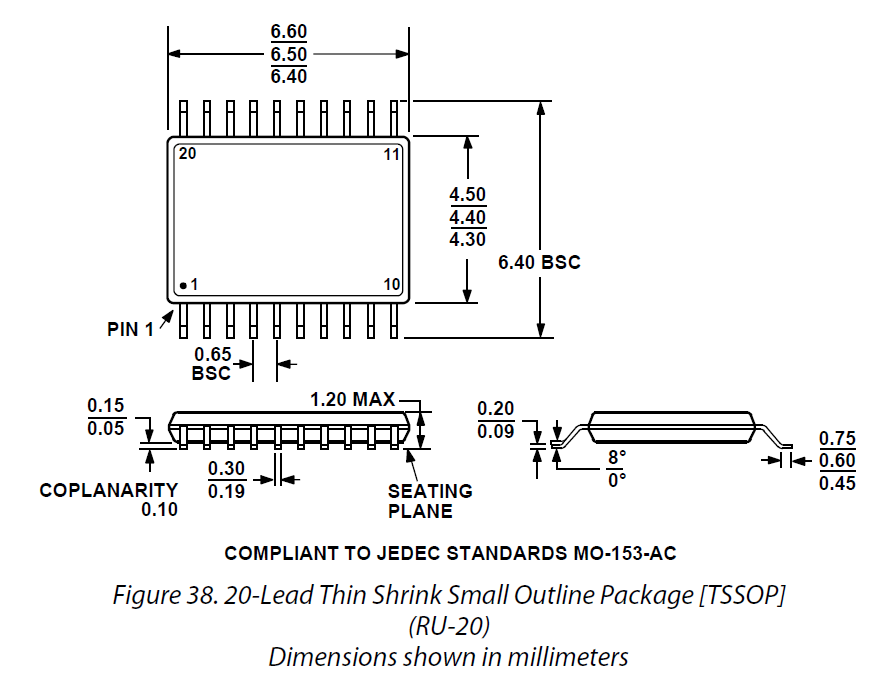

Geometrischen Eigeschaften (siehe 2. Dokument im Anhang) in Kicad
defenieren kann? Sodass ich diesen auf der späteren Platine integrieren
kann?

Schon mal Danke im Voraus.

Mit frendlichen Grüßen

Marc

von Olaf B. (Firma: OBUP) (obrecht)


Lesenswert?

Hallo Marc,

das sind zwei verschiedene Sachen:
1. Erstellen von Bauteilen in Kicad
2. Erstellung und Zuweisung eines Footprints

zu 1.:
http://docs.kicad-pcb.org/stable/de/getting_started_in_kicad.html#make-schematic-components-in-kicad

zu 2.:
http://docs.kicad-pcb.org/stable/de/getting_started_in_kicad.html#make-component-footprints

Die meisten Footprints sind bereits in KiCAD enthalten.

s.a. https://www.mikrocontroller.net/articles/KiCad#Module_Editor

mfg

Olaf

von Marc W. (m548387)


Lesenswert?

Vielen Dank für die schnelle Antwort Olaf :)

Dann werde ich mir die entsprechenden Abschnitte mal angucken.

von Bernd Wiebus sein Geist (Gast)


Angehängte Dateien:

Lesenswert?

Marc W. schrieb:

> Meine Frage wäre nun wie ich ein solchen Schalt-Baustein im Anhang in
> Kicad
> erzeugen kann? Müsste ich die einzelnen Schalter die auf die auf
> jeweilige Steuersignale schalten auch erst erstellen?

Ja. Dazu gibt es verschiedene Möglichkeiten.

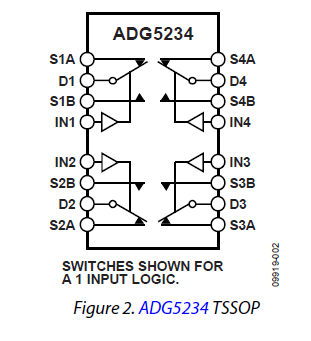

Siehe Anhang ADG5234.png und die Bibliothek
Aymbols_ADG5234_RevA_14Nov2016.lib

>
> Und eine weitere Frage wäre dies bezüglich, falls dieser Baustein
> irgendwann fertig definiert wurde, ob ich dann im Anschluss auch seine
> Geometrischen Eigeschaften (siehe 2. Dokument im Anhang) in Kicad
> defenieren kann? Sodass ich diesen auf der späteren Platine integrieren
> kann?

Die must Du gesondert zuweisen.

Zwei Methoden.

1) Schaltplan fertigstellen. Netzliste erstellen und dan mit CVpcb die
Footprints den Objekten in der Netzliste zuweisen.

2) Den Symbolen fix einen Footprint zuweisen. Dazu das Symbol editieren
und unter Feldeigenschaften unter "footprint" einen zuweisen. Dieser
würde dann bei Methode 1) als Defaulteintrag erscheinen, der geändert
werden kann.

von Marc W. (m548387)


Lesenswert?

Vielen Dank für die perfekte Herr Wiebus.

Ich habe eine weitere Frage dies bezüglich.

Kann ich um nun mit ihrer Datei einen Schaltplan zeichnen zu können, die
Datei Symbols_ADG5234_RevA_14Nov2016.lib irgenwie in meine Bibliotek
ergänzen/einfügen ?

Das wäre mir eine große Hilfe.

Mit freundlichen Grüßen

Marc Wolbers

von Daniel H. (Firma: keine) (commander)


Lesenswert?

Marc W. schrieb:
> Kann ich um nun mit ihrer Datei einen Schaltplan zeichnen zu können, die
> Datei Symbols_ADG5234_RevA_14Nov2016.lib irgenwie in meine Bibliotek
> ergänzen/einfügen ?

Preferences -> Component Libraries -> Add

oder

Einstellungen -> Bauteilbibliotheksdateien -> Hinzufügen

Ggf. anschließend noch über "Oben" und "Unten" sortieren.

von Marc W. (m548387)


Lesenswert?

Vielen Dank Daniel H. für die schnelle Antwort.

Funktioniert nun perfekt! :)
Die Hilfe hier ist überragend wenn man sich anfangs null damit auskennt.
Danke an Alle!

Mit frendlichen Grüßen

Marc Wolbers
