Eigeme Lötpads mit ALTIUM 10

[BerndB (Gast)]

Guten Tag,

ist es möglich ein eigenes Lötpad mit ALTIUM 10 zu erstellen?

Vielen Dank,
Bernd B.

[6a66 (Gast)]

BerndB schrieb:
> Guten Tag,
>
> ist es möglich ein eigenes Lötpad mit ALTIUM 10 zu erstellen?
>
> Vielen Dank,
> Bernd B.

Sicherlich.
Indem Du ein neues Footprint anlegst und in diesem die neuen Lötpads
erzeugst. Am besten Du geht in die entsprechenden Tutorials rein und
liest Dich da ein - gibt hervorragende Tutorials für diese Themen.
Wenn Du nur ein einzelnes Lötpad (z.B. für den Anschluss eines Drahtes
benötigst) legst Du ein bauteil an mit einem Pin und dann das Dir
wohlgefällige Footprint dazu. Ist allgemeine Vorgehensweise.

rgds

[BerndB (Gast)]

Danke für deine schnelle Antwort!

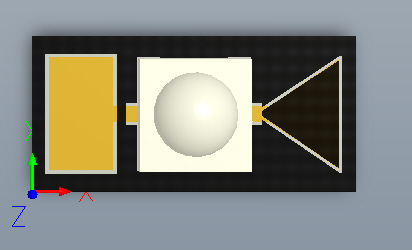

Ich habe ein Pad erstellt (Dreieck) welches in der 3D-Ansicht aber nicht
erscheint.

Hast du dafür eine Erklärung?

Dank und Gruß,
Bernd

[Christian B. (luckyfu)]

Hast du die Lötstoppmaske entsprechend angepasst?

[BerndB (Gast)]

Oh,
wie mach ich das bitte?

[BerndB (Gast)]

Jetzt habe ich es verstanden!

Ich lege einfach ein "Top Solder" über den Top Layer.

Ich danke euch,
Bernd

[Hmm (Gast)]

http://www.lmdfdg.com/?q=Creating%2Ba%2BCustom%2BPad%2BShape
