Hallo, ich habe vorkurzem mit dem löten von Schaltkreisen und Bauteilen begonnen. Nun habe ich schon 2 Bau-Set gelötet und wollte nun selber Schaltungen nachbauen. Daher wollte ich wissen welche Bauteile (kondensatoren, Widerstände, Transistoren,etc.) in welcher Menge man auf Vorrat kaufen sollte,damit nicht immer Versandkosten anfallen. Mit freundlichen Grüßen Fabian
:
Bearbeitet durch User
Da gibt es fertige Wundertüten von zum Bsp. von Kemo. Fang damit an: Widerstände, Kondensatoren, Dioden, LEDs und ein paar Universal-NPN-Transistoren.
hier ist etwas für den Anfang: https://www.mikrocontroller.net/articles/Absolute_Beginner Vorrat ist schwierig, es wird immer etwas fehlen was gerade für eine interessante Schaltung gebraucht wird. Alleine bei sowas einfachem wie Widerständen gibt es unzählige Bauformen in bedrahtet und SMD. Dann hängt es auch von der Richtung ab in die es gehen soll: Digitaltechnik/µC, Verstärker, LED Beleuchtungen usw. Für Vorrat und Geduld bei der Lieferung kann man auch die low cost Angebote von Ali, Banggood und eBay durchsuchen.
Fabian K. schrieb: > aher wollte ich wissen welche Bauteile > (kondensatoren, Widerstände, Transistoren,etc.) in welcher Menge man > auf Vorrat kaufen sollte,damit nicht immer Versandkosten anfallen. Da Du auch von Transistoren redest denke ich an "Analog" und dann: Keine. Du sparst die Versandkosten und legst Dir die Ware auf Lager die du nie brauchst. Es sei denn du kaufst GUTE Widerstandssätze und Kondensatorsätze in denen wirklich alle verwendbaren Werte in ausreichender Menge drinnen sind. Die wirst Du immer benötigen, aber die Guten kosten wirklich viel Geld. Anonsten brauchst Du wieder ein paar Werte und die Bestellerei geht wieder los. rgds
BlaBla schrieb: > Da gibt es fertige Wundertüten Da ist 5% Verwendbares drinnen, der Rest Müll, Schrott oder nicht verwendbar. Da steck das Geld lieber in einen ordentlichen Bausatz. rgds
Bau doch diesen Synthesizer aus 2x NE555 als nächstes, nach "atari punk console" suchen. Was man zum rumbasteln immer da haben sollte sind Widerstände (E12 Reihe bis 1M), 47-100nF Kerkos und ein paar Elkos zwischen 1-220uF. Dann ein paar Kleintransistoren (npn oder n-channel) und noch ein paar Festspannungssteller. Bis Du nicht genau weißt was Du später gehäuft machst sammele nicht einfach alles.
Kaufe einefach die Sachen, welche du für dein erstes Projekt brauchst. Manche Bauteile gibt es nicht einzeln. Von manchen "interessanten" Bauteilen bestellst du einfach ein oder zwei mehr als du brauchst. In ein oder zwei Jahren hast du dann von allen möglichen Projekten immer etwas übrig gehabt und deine Bauteilsammlung nimmt langsam Form an. Einige Jahre später hast du dann eine Sammlung, in der du immer 80% von dem, was du für das nächste Projekt brauchst schon in deiner Sammlung hast. Aber aus Erfahrung kann ich dir sagen: Es fehlt immer etwas! Irgend eine Kleinigkeit muss man immer bestellen und darauf warten.
Du kannst alte Radios etc. ausschlachten und die Platinen aufheben. Bei Bedarf pflückst du das benötigte Bauteil per Lötkolben runter. Für Widerstände würde ich eine E12-Reihe kaufen, z.B. hier: http://www.kessler-electronic.de/passive_Bauelemente/Sortimente/Normreihen/Widerstaende_bedrahtet/MF-E12_i974_23520_0.htm und dann nach der Idee hier einordnen: Beitrag "E12-Reihe in Karteikartenkiste" Kessler Elektronik hat ziemlich geringe Portokosten für Kleinmengen, von da her eine gute Empfehlung für Basteleinkäufe. http://www.kessler-electronic.de/ Es gibt aber auch andere gute Anbieter.
Agender schrieb: > Für Widerstände würde ich eine E12-Reihe kaufen E12-Reihe bedeutet übrigens 12 Werte pro Dekade, also zwische 10 und 100 Ohm die Werte: 10 12 15 18 22 27 33 39 47 56 68 82 Zwische 100 und 1k Ohm sind es dann die Werte: 100 120 150 180 220 270 330 390 470 560 680 820 Und so weiter...
Bei Digital- oder Mikrocontroller-Elektronik gibt es schon Sachen, die man ständig braucht, und wo es daher meiner Meinung nach durchaus sinnvoll ist, die sich schon als Grundausstattung im Voraus oder auf Vorrat anzuschaffen (z.B. 100nF-Kondensatoren, Pullup/-down-Widerstände, Stützkondensatoren etc.). Ohne zu wissen, für was Du Dich konkret interessierst, ist es schwierig, da sinnvolle Empfehlungen zu machen - die bereits oben verlinkte Liste im Wiki: https://www.mikrocontroller.net/articles/Absolute_Beginner#Grundausstattung_f.C3.BCr_das_Elektroniklabor ist aber ein durchaus brauchbarer Ausgangspunkt.
Ich kaufe immer genau die Teile, die ich für eine konkrete Aufgabe gerade brauche. Und dann immer etwas mehr davon, je nach Preis. Wenn ich z.B. einen 10k Ohm Widerstand brauche, kaufe ich 10 Stück. Wenn ich merke, dass ich immer wieder 10k Ohm brauche, kaufe ich sie im 100er Pack. Bei teuren Bauteilen (>3 Euro) lege ich mir keine Vorräte mehr an. Als ich Teenager war, musste man typischerweise 3 Wochen auf eine Lieferung warten. Heute geht das viel schneller - außer man bestellt bei Chinesen.
Hallo, Elkos 10uF, 47uF, 220uF 16 Volt Folienkondensatoren MKT 1nF, 3,3 nF, 10nF, 33nF, 100nF, 330nF 50V...100V Keramikkondensatoren 100 Stück 100nF 50 Volt IC-Sockel 8plg, 14 plg, 16 plg..... LM324 LM339 LM358 TL084 uA723 7805 7905 7812 7912 LM393 NE555, MOS4060, Quarz 4 MHz BD139 BD140 BUZ11 IRLZ34 BD245 TIP142 BD681 BD680, TIP42 Tip41 BC550, BC560, 2N3904, 2N3906, BC337 ,BC338, BC327, BF245 1N4148 1N4004 1N5401 Z-Dioden 400mW, LEDs billigste Typen, Glühbirnen 6V, 12V geringe Leistung, Sockel dazu Steckernetzteile 12V 5V, mehrere Batteriehalter, Akkus dazu z.B. 4 x Mignon 5 Lochrasterplatten 2,54mm 160x100mm, Draht, Zange, Seitenschneider klein. Lötkolben ERSA Multitip 40 Euro, kein Billigding, Lötdraht 1mm Trimmpotis 470, 1k, 4,7k, 10k, 47k, 100k Widerstände 330, 1k, 10k, 47k am besten in 100er Paketen Das wird schon ein schönes Paket, wenn Du das alles bestellst. Osterhasi bringts. Mit freundlichem Gruß
Der Conrad liefert versandkostenfrei zur nächstgelegenen Filiale soweit ich weiss.
Transistoren BC557 BC547, BC327 BC337, die sind preiswert und vielseitig einsetzbar. Dinge wie Mosfet's würde ich nur nach bedarf kaufen. Dafür wären allerdings noch ein paar Relais recht interessant, es gibt DIL Miniaturrelais die auf ein Breadboard passen. Dioden 1n4007, Shottky Bat42 o.ä. Eine Menge Kerko 100nF, wenn mit IC-Bausteinen gearbeitet wird. Günstige Spannungsregler wie LP2950 (im Datenblatt die nötigen Bauteile / Leistung beachten) Verbrauchsmaterial Litze, Schrumpfschlauch, IC-Sockel, Taster, Schalter, Batteriehalter, Loch / Streifenrasterplatine Nützliches Entlötpumpe, Biegelehre, Lupe Es fehlt bestimmt noch eine ganze Menge, es wurde allerdings auch schon viel genannt.
Bei TME gibts 100 Kohleschichtwiderstände für 80 cent. http://www.tme.eu/de/details/1_4w1.0k/kohlewiderstaende-tht-14w/royal-ohm/cfr0w4j0102a50/ Steckbrett noch dazu... mfG
Wenn du nur Schaltungen nachbauen willst kaufe dir die Bauteile welche du genau dafür brauchst. Wenn du erstmal was haben willst zum spielen gibt es billige Arduino Sets mit einer Grundausstattung... Diese sind aber halt primär für µCs gedacht. Wenn du nur Analogspielerein machen willst, musst du was anderes suchen. Es kommt halt auf den Anwendungsfall an. https://de.aliexpress.com/wholesale?catId=0&initiative_id=SB_20170102061818&SearchText=elektronik+set Ein gute sortiertes Set der E-Reihe hat aber noch nie geschadet! Bedrahtet habe ich die seitdem ich 15 bin (~20Werte), seit 3 Jahren auch 0603 mit ~50Werten... Es gilt wie immer: 1) Wer nichts macht kann nichts falsch machen. 2) Man lernt nur durch Fehler (auch Fehlkäufe) --> Also leg los und frag nicht erst ein Forum. Es gibt schon zig Listen dafür.
H-G S. schrieb: > Der Conrad liefert versandkostenfrei zur nächstgelegenen Filiale soweit > ich weiss. Conrad wird nicht ganz von ungefähr "die Blaue Apotheke" genannt. Wenn du ein doch schon etwas umfangreicheres Startpaket nimmst, sparst du bei TME so viel, das die Portokosten mit rausspringen. Widerstände nehme ich nur noch 1% Metall, statt Kohleschicht. Die kosten nur unwesentlich mehr, als Kohleschicht, sind aber genauer, laufen bei der Alterung nicht soviel weg und rauschen weniger. Man braucht diese Eigenschaften zwar nur selten, aber ehe ich doppelte Lagerhaltung mache, kaufe ich mir lieber nur noch Metallschicht. Reichelt und Pollin sind ebenfalls mal einen Blick wert. Wenn du dir die Staffelpreise anguckst, dann macht es nicht viel Unterschied, ob du 3 oder 10, bzw. 10 oder 100 Widerstände kaufst. Die größere Menge kostet meist nur das Doppelte, weil die Kommissionierung, sprich Arbeitszeit teurer ist, als der Materialwert. Das bereits angesprochene Schlachten habe ich in meiner Jugend auch praktiziert. Lohnt sich inzwischen in meinen Augen aber nicht mehr. Bei Elkos weiß man ohne Messgerät nicht, ob das Teil überhaupt noch was taugt, dann muß man meist die Anschlüsse verlängern, viele Geräte sind inzwischen in SMD aufgebaut, was als Einstieg nicht so empfehleswert ist. Schlachten würde ich nur in Ausnahmefällen empfehlen. Netzteile, Lautsprecher, Displays, quasi nur noch die "Filetstücke" und seltene, abgekündigte Bauelemente.
Fabian K. schrieb: > welche Bauteile > (kondensatoren, Widerstände, Transistoren,etc.) in welcher Menge man > auf Vorrat kaufen sollte,damit nicht immer Versandkosten anfallen Man muss sowieso für jedes Projekt noch was fehlendes bestellen, also kann man auch gleich alles bestellen. Aber: http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.2
Hier wird ein Grundsatz an Bauteilen angeboten: http://www.derelektronikershop.de/themes/kategorie/detail.php?artikelid=854&source=2&refertype=5&referid=24041
Angehängte Dateien:
-
210 KB
Hallo, > Fabian K. schrieb: > Daher wollte ich wissen welche Bauteile > (kondensatoren, Widerstände, Transistoren,etc.) in welcher Menge man > auf Vorrat kaufen sollte,damit nicht immer Versandkosten anfallen. mein Tip: setze bei Widerständen und Kondensatoren gleich auf SMD-Teile. Z.B. in der Bauform 1206 oder noch besser 0805 (nicht zu klein zum basteln). Letztere passen wunderbar zwischen die Lötaugen von Raster-LPL (100mil=2,54mm). Lochraster-LPL empfehle ich auch für Versuchsschaltungen und Prototypen, damit kann man auch recht komplexe Schaltungern aufbauen. (siehe Beispiel Anhang Zum Sortiment wurde ja schon was gesagt. Gängige Werte liegen so zwischen 10 Ohm ... 1MOhm. z.B. 100 OHm 1k, 2,2k, 4,7k, 10k 22k, 33k 47k, 100k kann man gleich zu hunderten bestellen. Bei Preisen um z.B. 70 cent für 100 Stück keine große Investition. http://www.reichelt.de/SMD-0805-von-1-bis-910-kOhm/2/index.html?ACTION=2&LA=3&GROUPID=7971 Desgleichen mit gängigen Werten für MLCC (vor allem 100nF ...1uF) http://www.reichelt.de/Vielschicht-SMD-G0805/2/index.html?ACTION=2&LA=3&GROUPID=3165 Dazu eine Handvoll npn- undf pnp-Transitoren, eine Anzahl LED, paar Elkos, Einstellregler und Potis (1k, 10k, 100k). Ansonsten bestelle alles was mehr kostet als paar Cent lieber nach Bedarf. Gruß Öletronika
:
Bearbeitet durch User
U. M. schrieb: > Hallo, Was ist das bitte für eine Schaltung? Bewegungsmelder mit Datenbusanbindung? Sieht cool aus :-D

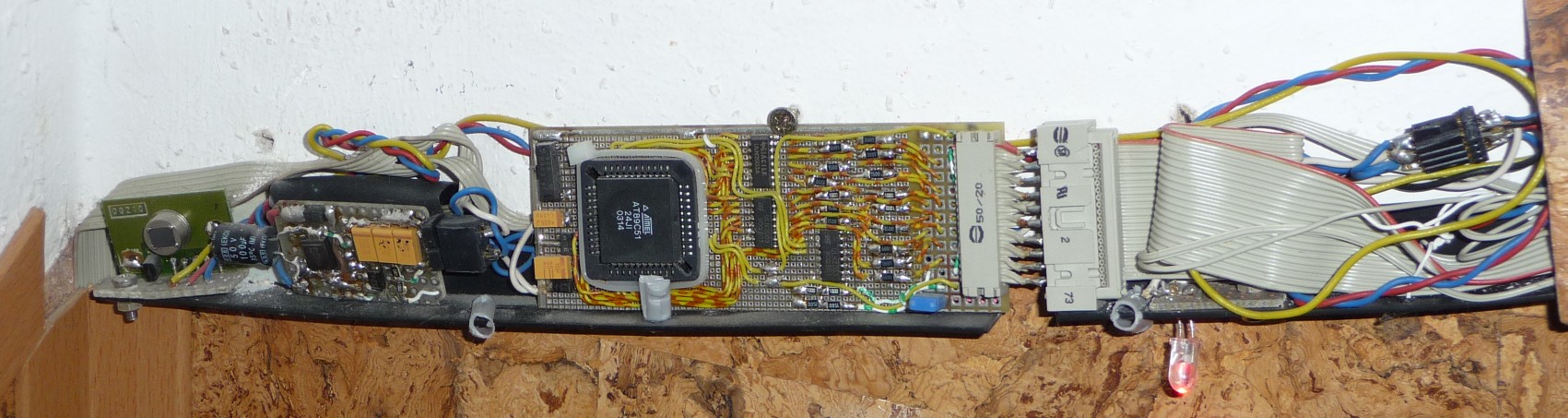

> Alex W. schrieb: > Was ist das bitte für eine Schaltung? Bewegungsmelder mit > Datenbusanbindung? das ist ein Lichtleiste (Laulicht) an einer Treppe (funktioniert seit über 10 Jahren). Sind insgesamt 15 LED-Kanäle mit 45 Einzel-LED (rot, gelb und grün) Oben habe ich eine Lichtschranke zum Auslösen, unten ein kleines Bewegungsmeldemodul. Alles ist hinter einer Korkleiste so versteckt, dass man nix davon sieht, außer wenn die LED leuchten. http://uwiatwerweisswas.schmusekaters.net/Uwi/ELEKTRONIK/LED_LAMPEN/TREPPE-LAUFLICHT/ Die Datei *.MOV muss man wohl runterladen um sie anzusehen, Lohnt aber auch nicht, ist nicht viel zu sehen. > Sieht cool aus :-D Schau mal hier: Ein Mikro-Rechner von ca. 1985 (Damals nannte man so was noch "Heimcomputer"). http://uwiatwerweisswas.schmusekaters.net/Uwi/ELEKTRONIK/J_T_Einchip_uRechner/ Und zum Thema basteln mit SMD-BE auf Lochraster ein besseres Beispiel: http://uwiatwerweisswas.schmusekaters.net/Uwi/ELEKTRONIK/motorsteuer_kl.jpg Gruß Öletronika
:
Bearbeitet durch User
U. M. schrieb: > mein Tip: setze bei Widerständen und Kondensatoren gleich auf SMD-Teile. Du meinst, den Schritt eine Schaltung erst mal auf dem Experimentiersteckbrett http://et-tutorials.de/elektronik/timerbaustein-ne555/ auszuprobieren, überspringt unser Fabian gleich, weil er schon viel zu Erfahren für solchen Bastelkram ist ? U. M. schrieb: > nix davon sieht > Schau mal hier: > SMD-BE auf Lochraster Dieses Jahrtausend hast du noch nix gebastelt ?
bei Widerstand 1 Ohm bis 8,2M Ohm als MF 0207 aus der E12 Reihe bei Kondensatoren Keramik 100nF 220nF 470nF in RM 2,5 - RM 5 AL-Elkos 1µ 4µF 10µF 100µF 220µF 470µF 15-25V bis 25-35V Rest einzeln
Habt ihr auch so ein stehendes Regal mit Einschubfächern für eure Bauteile ? :-) Edit: Meins ist nur 1/3 befüllt weil ich nur für mein Projekt eingekauft habe.
:
Bearbeitet durch User
H-G S. schrieb: > Der Conrad liefert versandkostenfrei zur nächstgelegenen Filiale soweit > ich weiss. Dann schreibe doch worüber du was weisst und nicht von dem du nichts weißt. Bauteile kannst du bei Conrad online von Daheim nach Hause schicken lassen und das kostet Paketgebühren. Man kann aber auch IN der Filiale, wenn Bauteile dort nicht vorrätig sind und das kann man online auf der Bauteilseite checken, vor Ort bestellen, die man dort auch abholen kann, aber man kann die Bauteile sich auch Versandkostenfrei dann nach Hause liefern lassen, ohne nochmal in der Filiale aufschlagen zu müssen. Von Daheim so zu bestellen geht nicht.
Hallo, > MaWin schrieb: > Du meinst, den Schritt eine Schaltung erst mal auf dem > Experimentiersteckbrett > http://et-tutorials.de/elektronik/timerbaustein-ne555/ > auszuprobieren, überspringt unser Fabian gleich, weil er schon viel zu > Erfahren für solchen Bastelkram ist ? ist Geschmackssache. Ich halte von diesen Steckbrettern nicht viel. Für sehr einfache Schaltungen kann man es benutzen, aber dann verliert es schnell seinen Reiz, weil es bei etwas komplexeren Sachen zu unübersichtlich wird. Außerdem sind die Steckkontakte nicht sehr zuverlässig. Bei Nutzung von Lochraster-LPL plädiere aber sehr dafür, dass man IC möglichst auf Fassung setzt, damit man nicht so oft ein-/auslöten muss. > Dieses Jahrtausend hast du noch nix gebastelt ? Und was soll jetzt diese sinnlose Off-Topic Geschwaffel? Geht dich das was an? Gruß Öletronika
Fabian K. schrieb: Daher wollte ich wissen welche Bauteile man > auf Vorrat kaufen sollte,damit nicht immer Versandkosten anfallen. > Mit freundlichen Grüßen Fabian Wir empfehlen elektronische Bauteile. Ich hoffe, ich konnte Ihnen weiterhelfen.
Ich habe Sehr wohl schon Grundschaltungen gebaut und auch Die Theorie an der Universität durchgenommen.
MaWin schrieb: > Du meinst, den Schritt eine Schaltung erst mal auf dem > Experimentiersteckbrett > http://et-tutorials.de/elektronik/timerbaustein-ne555/ > auszuprobieren, überspringt unser Fabian gleich, weil er schon viel zu > Erfahren für solchen Bastelkram ist ? http://www.evilmadscientist.com/2013/555-kit/
Fabian K. schrieb: > Ich habe Sehr wohl schon Grundschaltungen gebaut und auch Die Theorie an > der Universität durchgenommen. Dann noch das Antifrustseminar und los kanns gehen. ;-)
Die Löcher für die Stencils, wenn in SMD gearbeitet werden soll, keine aber keine Quelle.
hinz schrieb: >> Ich habe Sehr wohl schon Grundschaltungen gebaut und auch Die Theorie an >> der Universität durchgenommen. > > Dann noch das Antifrustseminar und los kanns gehen. ;-) Antifrustseminar brauchst du nicht unbedingt, dafür gibts dies Forum hier ;>) Sehr cool ist übrigens auch ein Steckbrett, auf dem man die Schaltung vorher ausprobieren kann. https://www.projektlabor.tu-berlin.de/menue/onlinekurs/testaufbau/wie_funktioniert_ein_steckbrett/ https://www.heise.de/make/imgs/76/6/4/0/5/0/6/steckbrett-atmel-68efe9853dd3f2c6.jpg https://www.heise.de/ct/projekte/machmit/processing/wiki/AufbauArduino
Fabian K. schrieb: > Ich habe Sehr wohl schon Grundschaltungen gebaut und auch Die > Theorie an der Universität durchgenommen. Da leg einfach los, nicht klange fragen. Die paar Euros :rolleyes: Du wirst später (oder bist schon) ein Ingenieuer, wenn es schon daran scheitert im Neuland Internet ein paar Bauteile rauszusuchen... Bald kommt die Frage ob Atmel oder PIC besser ist -.-
Das ist schön bunt http://www.ebay.de/itm/KONDENSATOR-Sortiment-1nF-470nF-DIVERSE-Set-mit-30-Stuck-13939-/130774152448?hash=item1e72bf3500:m:m6VrTLrZgz3aUmUrHAE06vg
Lutz H. schrieb: > Das ist schön bunt > Ebay-Artikel Nr. 130774152448 ... und unverschämt überteuert! Ich bin begeistert und erschüttert zugleich über die ganzen tollen Ratschläge. Auch die Seite Mikrocontroller/Absolute_Beginner begeistert mich wenig. Jede Menge Zeug, was ich noch nie gebraucht habe. Dafür habe ich aber jede Menge anderer Bauteile, die nirgendwo erwähnt sind. Nils hat es gut ausgedrückt: Nils P. schrieb: > Da leg einfach los, nicht klange fragen. Die paar Euros :rolleyes: > > Du wirst später (oder bist schon) ein Ingenieuer, wenn es schon daran > scheitert im Neuland Internet ein paar Bauteile rauszusuchen...
Zum Basteln würde ich eher auf E3 oder E6 oder folgende Reihe setzen: 1k; 2k; 3k; 4k (3k9) Damit kann man sich dann die restliche Dekade aufbauen. Analog für die Dekaden drunter und drüber. Kondensatoren: 10n; 47n; 100n; 220n; 470n; 1µ; 4,7µ; 10µ; 47µ; 100µ Transistoren: BC547C; BC557C Dioden: 1N4148; 1N4007; ICs: NE555; LM358; LM317 LEDs: rot, gelb, grün 3 mm oder 5 mm Rest kann man sich wirklich aus Schrott-Platinen schlachten, besonders dicke Elkos und Kühlkörper.
