Hallo, da ich noch nie einen Connector auf einer Platine befestigen musste, weiß ich gerade nicht wie das am besten geht. Ich möchte den Connector http://www.digikey.de/product-detail/de/omron-electronics-inc-emc-div/XF2U-0815-3A/XF2U-0815-3ACT-ND/2764637 auf einer Platine montieren. Wie mache ich das am besten? Ich kenne leider nicht die Bezeichnung des Gegenstücks zum Connectorende, daher fällt die Suche schwer! Vielen Dank :)
Das ist ein SMD Bauteil, das wird direkt auf die Platine gelötet. Welches Gegenstück meinst du? Da kommen halt Flat Flex Kabel (FFC) rein.
Sebastian V. schrieb: > Das ist ein SMD Bauteil, das wird direkt auf die Platine gelötet. > Welches Gegenstück meinst du? Da kommen halt Flat Flex Kabel (FFC) rein. Bist du dir sicher? Ich habe das Display selbst damit verbunden und konnte beim Connector keine offensichtlichen Lötpads erkennen. (Habe ihn gerade nicht vorliegen, da ich zu Hause bin) Auch auf den Bildern und dem Datenblatt steht dazu scheinbar nichts.
Hast du ein anderes Datenblatt? Hier (http://www.omron.com/ecb/products/pdf/en-xf2u.pdf) mittig rechts ist doch sogar das empfohlene Platinenlayout der Pads abgebildet.
Ja, Datenblatt, 1. Seite, technische Zeichnung, links unten. Da siehst du die Verbinder. Die sind auf dem Produktbild von dem schwarzen Teil, das ein Verbiegeschutz für den Transport sein könnte, verdeckt.

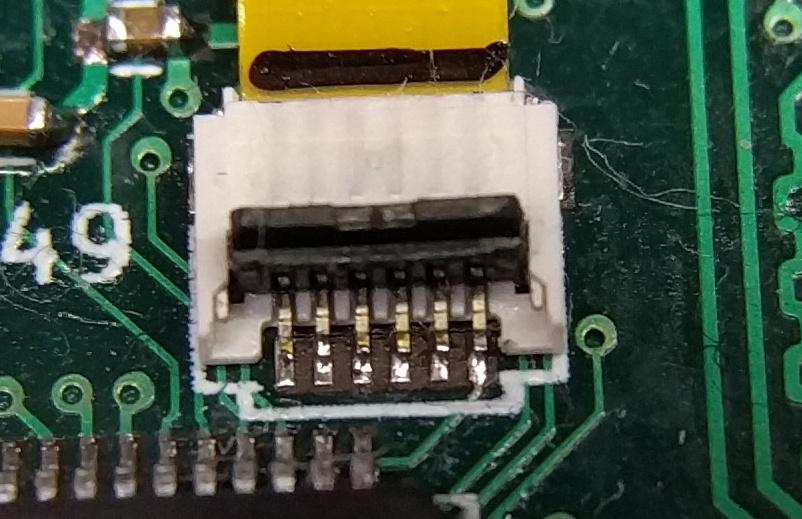

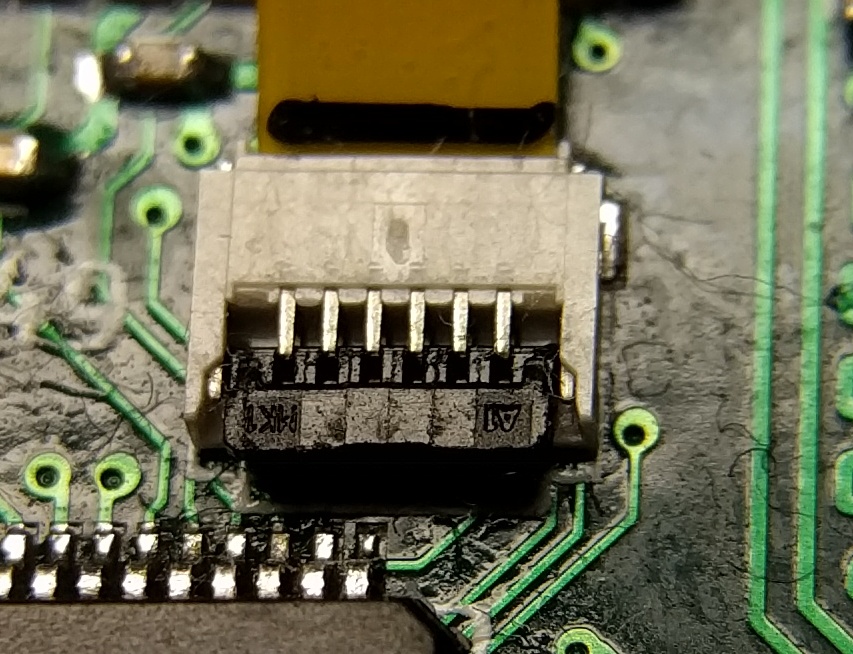

Im Anhang mal Bilder von einem FFC Stecker den ich mal auf einer meiner Platinen eingesetzt habe. Dort sieht man die Kontakte auch erst wenn man die Verriegelung offen hat.
Mister Maus schrieb: > Ja, Datenblatt, 1. Seite, technische Zeichnung, links unten. Da > siehst > du die Verbinder. > > Die sind auf dem Produktbild von dem schwarzen Teil, das ein > Verbiegeschutz für den Transport sein könnte, verdeckt. Verdammt, warum übersehe ich sowas so häufig. Besten Dank an alle, auch für die Bilder :)
Moin, nochmal ich! Bin dabei die entsprechende Platine zu Layouten, kann aber auf Teufel komm raus kein passendes Connectorpackage finden :/ Kennt jemand zufällig eine Quelle?
Ueblicherweise zeichnet man das selbst sofern man es nirgendwo findet. Die Frage ist wie lange du suchen willst, bis du's selber zeichnest ? Einen Tag, zwei Tage, eine Woche ? Ich zeichne es jeweils selbst, dauert hoechstens 10 Minuten.
