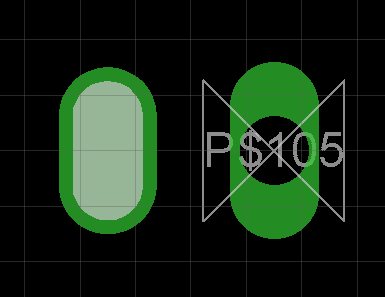

Hallo allerseits, bin neulich über einen sehr praktischen Stecker (FX18 von Hirose)gestolpert. Dafür wollte ich eine EAGLE Lib erstellen. Allerdings schaffe ich es nicht ein custom Via/Pad in EAGLE für die Außenkontakte zu erstellen. Habe im Library-Editor versucht die Form aus dem Datasheet nach zu zeichnen, siehe Anhang. Jedoch erkennt der Board-Editor von EAGLE die als "hole" oder auch "drill" deklarierte weiße Fläche nicht als eine solche an und zieht da auch gern mal ein Polygon drüber. Dazu kommt, dass das Pad auch nicht als Signal definierbar ist, da es ein Polygon ist und nicht mit dem Bennenungstool des Editors angeklickt werden kann. Habe mich umgesehen und recherchiert, es gibt viele Wege ein Custom SMD Pad zu erstellen, für ein Via habe ich bisher nichts gefunden. Hat wer ne Idee wie man das, im Bild linke, Pad/Via auch als solches erstellt, so dass die weiße Fläche auch ein Loch durch alle Ebenen ist? MfG Vaddi PS: EAGLE 6.4, Win10 falls das weiter hilft.
Falk B. schrieb: > https://www.mikrocontroller.net/topic/goto_post/4443444 Ahh vielen Dank, scheint genau das Richtige zu sein.
