Was ist das für ein Schaltzeichen?

[Matthias H. (streno)]

Hi Leute,

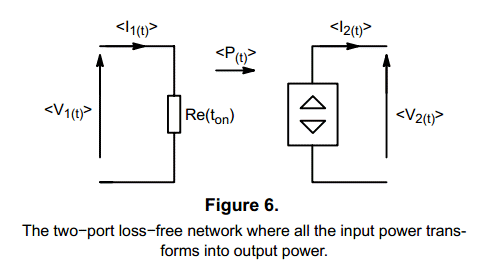

ich bin auf folgendes Schaltzeichen gestoßen. Muss wohl amerikanisch
sein.

Kann mir jemand sagen was das ist und für was es steht?

Danke

[Martin K. (maart)]

Paternoster.

duck und weg....

[Pete K. (pete77)]

Hast Du einen größeren Ausschnitt? Dann könnte man Anhand des Umfeldes
vielleicht mehr erkennen.

Evtl. ein Ventil?

[Matthias H. (streno)]

Es ist ein elektrisches Zeichen.

Könnte es irgend etwas mit Leistung zu tun haben?

[Martin O. (ossi-2)]

Ich vermute: gesteuerte Stromquelle

[hinz (Gast)]

Thermoelektrische Leistungsmessung?

[Schaltzeichenversteher (Gast)]

Aufzug, mit modellierter Kapazität und Fahrtwiderstand. Für realistische
Berechnungen, die nicht nur für kugelförmige Aufzüge im luftleeren Raum
aufgehen.

[munsa (Gast)]

Matthias H. schrieb:
> Könnte es irgend etwas mit Leistung zu tun haben?
Verlustlose Leistungsübertragung.
https://www.onsemi.com/pub/Collateral/AND8112-D.PDF

[Ralf (Gast)]

Das ist ein proportionaler Energieaufnehmer. Egal um welche Energieform
es sich handelt (Wärme, Licht, Druck, elektromagnetische Strahlung,
...).

[Mr M. (racecobra)]

Das ist eine gesteuerte Stromquelle. Hier wird ein Modell eines getakten
Wandler modelliert.

[PFC (Gast)]

Hallo,

das Symbol und die Abbildung sehen aus wie die von Prof. Erickson
(University of Colorado Boulder) verwendeten. Wie bereits geschrieben
ist es eine gesteuerte Leistungsquelle bzw. spannungsabhängige
Stromquelle, die eine Leistung verlustlos überträgt. Wird benutzt um
Regelkreise für PFC Schaltungen zu modellieren.

Gruß PFC
