Hallo Forum, ich suche einen zuverlässigen Hersteller innerhalb der EU, der mir eine PCB mit folgenden Eckdaten herstellen kann. Leiterplatte 200x80mm mit 4 Lagen ca. 1.2 bis 1.6 mm Lagendicke Cu 35u B+T / Lötstoplack B+T / Best.Druck B+T / E-Test Vias >= 0.3mm Anzahl der PCB's 4 oder mehr. Die Online-Calculatoren von eurocircuits.com leiton.de multi-circuit-boards.eu spucken für 9 und mehr AT bis zur Fertigstellung Preise zwischen 250 und 320 € aus. Kennt Ihr einen zuverlässigen Hersteller, wo ich bei vier Platinen und vier Lagen unter 160€ komme, d.h. eine PCB nicht mehr wie 40€ Brutto kostet. Eventuell, durch Dranhängen an einen bestehenden Auftrag. Lieferdauer kann auch > 30AT sein. Als Layoutprogramm steht zur Verfügung Eagle 5.9, Target 3001 (2014) oder KiCad. Wäre schön, wenn der Hersteller direkt die PCB-Projekt- Files verarbeiten könnte, so daß ich nicht explizit Gerber und Drill Files bereitstellen muss. Ist aber auch kein Problem, nur halt zusätzlicher Aufwand für mich mit den möglichen Fehlerquellen. Danke für Eure Vorschläge. Gruß Markus DL8MBY
:
Bearbeitet durch User
Markus W. schrieb: > Lieferdauer kann auch > 30AT sein. Und warum muss der dann in der EU sein? Bis vor kurzem hättest Du noch Olimex nutzen können, aber die stellen zum 17.9. ihren Prototypenservice ein, weil sie ihre Kapazitäten selbst brauchen.
:
Bearbeitet durch User
Beitrag #5136440 wurde von einem Moderator gelöscht.
Hallo Rufus, um ein besseres Gewissen bezüglich Umweltverschmutzung zu haben. Solltest Du aber einen Hersteller in Asien kennen, der sich an gewisse Standards hält und keine Arbeiter ausbeutet, so daß das oben Gesagte halbwegs erfüllt ist, so kann es auch ein Asiate oder Ami sein. Ich bin auch generell bereit für eine funktionserprobte PCB, die um meine Fehler bereinigt ist, mehr zu Zahlen, aber erfahrungs- gemäß hat man am Anfang noch immer irgendwo eine Wurm drin, sodaß ich den Betrag minimieren will, wenn es in die Hose gehen sollte. Markus
Ist ja komisch... wenn ich die Daten im Onlinerechner von multi-circuit-boards.eu eingebe, komme ich bei 4 Platinen auf Netto 41,58. Bei 5 Stück sind es nur noch 35,38. Jeweils bei 9 Tagen Lieferzeit. Ah, ok. Ich sehe gerade Du suchst für 40EUR Brutto. Bei 6Stück bist du schon drunter.
:
Bearbeitet durch User
Angehängte Dateien:

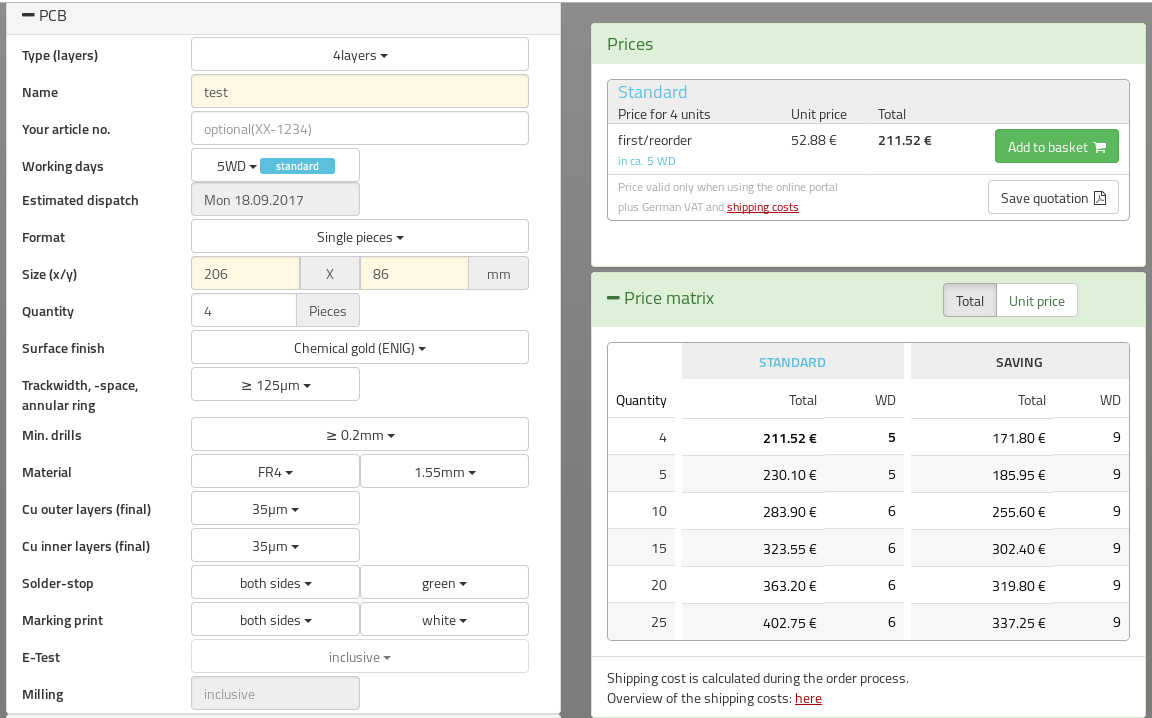

@Steffen, ich komme auf ca 210€ Brutto (inklusive Versand), wobei ich gerade nicht mit meinen angegebenen Maßen 200x80, sondern mit 206x86 gerechnet habe, sorry mein Fehler. Zudem hatte ich noch die Option "chemical Au" aktiviert. Sogesehen hast Du recht, wenn man die MwSt nicht hinzu zählt. Aber ich bin bezüglich des Gehäuses noch nicht sicher, so daß die Abmessungen noch etwas variieren können. Markus
Noch nicht die Liste hier durchgearbeitet? Ätzwerk, 10 Stück 28€/Stück. Fertigung ist in München, Support auf Deutsch. Hab 2mal dort bestellt, war eigentlich beides male gut.
Angehängte Dateien:
-
180 KB
ui schrieb: > Noch nicht die Liste hier durchgearbeitet? Post nicht gelesen? > Ätzwerk, 10 Stück 28€/Stück. 4 Lagen und 200x80mm mit Bestückdruck beidseitig. Wo bekommst du bei Ätzwerk 10 Stück 4 lagig in dieser Größe für 28€/Stück?? Hast du Sonderkonditionen? Lt. Kalkulator kostet eine 140€.
Peter schrieb: > 4 Lagen und 200x80mm mit Bestückdruck beidseitig. > Wo bekommst du bei Ätzwerk 10 Stück 4 lagig in dieser Größe für > 28€/Stück?? Hast du Sonderkonditionen? Lt. Kalkulator kostet eine 140€. Äh in der Spalte wo Stückzahl 10 steht? Ok, ich hab evtl. ein paar andere Parameter und keine Steuer (29€*1.19=~35€), aber immer noch deutlich unter 40€.

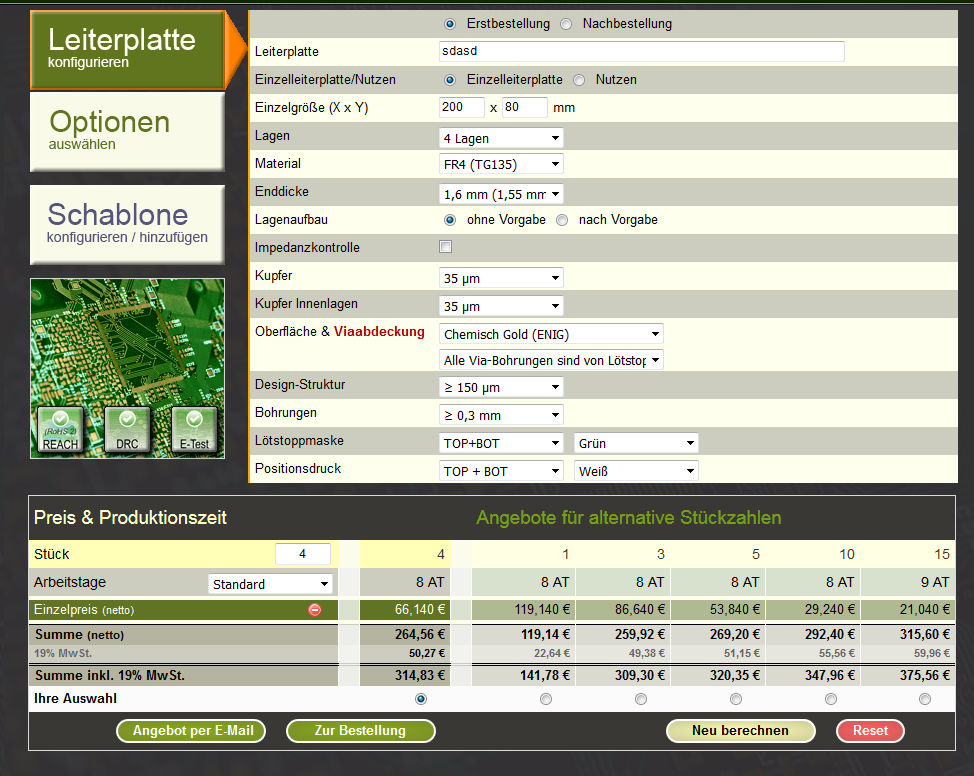

Angehängte Dateien:
-
89 KB

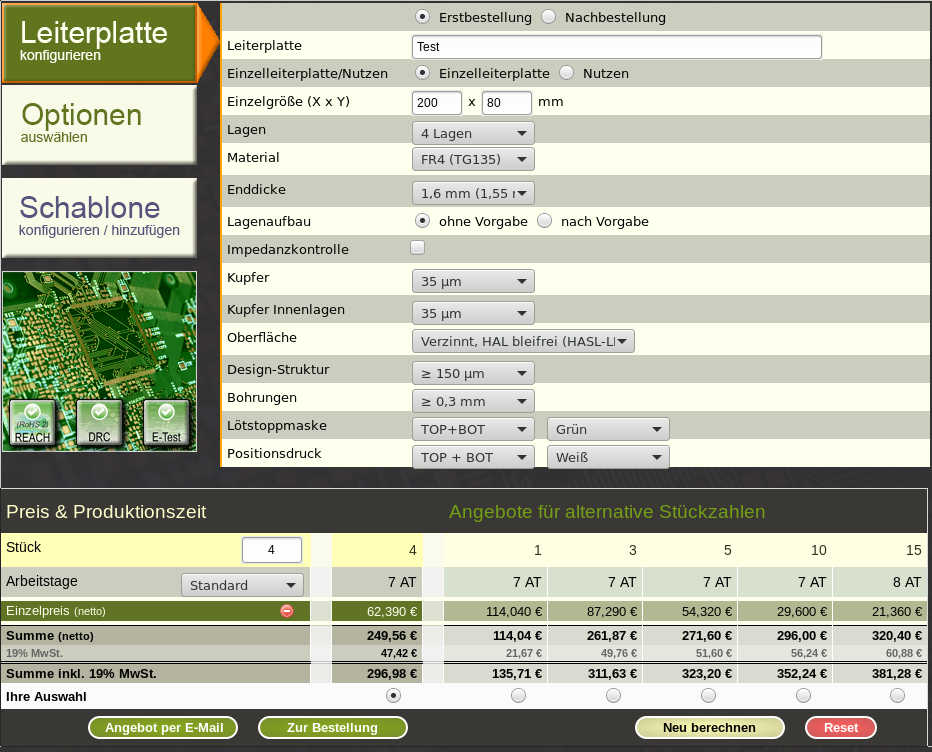

@ui, von Ätzwerk habe ich noch nicht gehört, wäre aber prima, da im meine Umgebung. Der Kalkulator für eine 200x800mm 4 Lagen-PCB mit Bestückungsdruck errechnet mir, für vier Platinen, einen Bruttopreis von knapp 300€. In der Größenordnung waren die anderen Anbieter auch. Bis dato ist wohl multi-circuit-boards.eu die günstigste Variante. Ich habe auch Poolanbieter wie elecrow.com durchsucht, da muss man aber den Passenden Pool erwischen und die 4 Lagen Platinen in der Größe sind z.Z. nicht im Angebot. Hat jemand noch was auf Lager, was das Angebot unterbieten würde? Danke! Markus
Angehängte Dateien:
-
20 KB

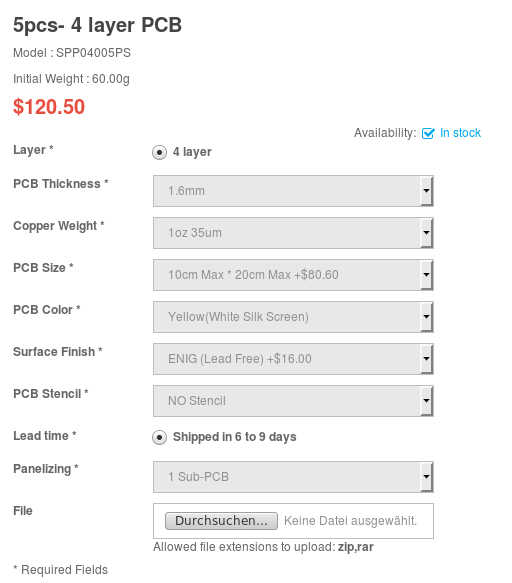

Hallo Forum, ich hatte da wohl noch ein Verständnisproblem, wie man bei Elecrow PCB's orderd. Fünf Stück einer 200x100mm 4 Lagen Platine würden, soweit ich das jetzt richtig selektiert habe ca. 120US$ kosten. Hat jemand Ahnung, was sich hinter elecrow.com verbirgt. Habe leider keinen Standort gefunden, oder diesen übersehen. Angebot siehe Image. Das ist soweit noch günstiger als mein bisherigen Recherchen bei den anderen Anbietern. Kann man die empfehlen, bzw habt Ihr damit schon Erfahrungen gemacht. Markus
Angehängte Dateien:
-
17 KB
Also ich bekomme da (außerhalb der EU) folgendes raus :-) Gruß Frank
Basista: Für 4 Stück Leiterplatten 4 Lagig 200x90 mm 195,48€ + MwSt
Markus W. schrieb: > Der Kalkulator für eine 200x800mm 4 Lagen-PCB mit Bestückungsdruck > errechnet mir, für vier Platinen, einen Bruttopreis von knapp 300€. Naja du hast auch gesagt 4 Stück oder mehr. Ja wie viel willst du denn jetzt? Einmalig 4 Stück, oder alle halbe Jahre 4 Stück, oder erstmal 4 Stück und vielleicht später mehr?! Innerhalb der EU wirst du keinen finden ders dir, weil du 30 Tage warten kannst, billiger machst. Warum? Weil die Konkurrenz zu China aus - Qualität (kostet Geld) und - schneller Fertigung ist. Qualität kriegt man in China auch, dann muss man aber halt auch einiges mehr blechen. Also bleibt nur noch der Zeitfaktor (und der Standort für Leute die glauben das Fertigung in DE/EU prinzipiell besser ist als in China (gehör ich durchaus dazu)) als Vorteil.
Markus W. schrieb: > Als Layoutprogramm steht zur Verfügung Eagle 5.9, Target 3001 (2014) > oder KiCad. Wäre schön, wenn der Hersteller direkt die PCB-Projekt- > Files verarbeiten könnte, so daß ich nicht explizit Gerber und Drill > Files bereitstellen muss. Ähm, gerade eben war ich noch beeindruckt, was du für tolle Sachen entwickelst ... Etwas, das Multilayer mit der Platinengröße benötigt muss schon toll sein! Aber dann diese paar Zeilen ... Die haben mich völlig desillusioniert ... Nichts ist besser als Gerber und Bohrfiles ... Erfahrene PCB-Entwickler wissen das und würden soetwas nicht fragen. (*edit*: Ach und wie kommt es, dass du je nachdem, was wir hier antworten, das Layout-Programm aussuchen kannst? Du fängst mit der Platine erst an und wolltest dich vorab informieren?) Ich wage zu behaupten, dass du überhaupt kein Multilayer benötigst und/oder die Platine nicht so groß sein muss :-) Ist zwar nicht die Antwort auf deine Frage, aber evtl ein Denkanstoß, ob man an der Platine nicht doch noch etwas anders machen kann :-) VG Mampf
:
Bearbeitet durch User
@mampf, so was schwebt mit vor, und der dazugehörige RF-Teil aber eben mit vier Lagen. Gruß Markus DL8MBY
Markus W. schrieb: > @mampf, > > so was schwebt mit vor, und der dazugehörige RF-Teil aber eben > mit vier Lagen. > Hier scheint es beide Platinen für 8 GBP zu geben ... Ich glaube billiger und mit weniger Aufwand kriegt man es nicht hin :) http://www.m0nka.co.uk/?page_id=740 Viele Grüße, Mampf
Markus W. schrieb: > ich komme auf ca 210€ Brutto (inklusive Versand), wobei > ich gerade nicht mit meinen angegebenen Maßen 200x80, > sondern mit 206x86 gerechnet habe, sorry mein Fehler. > Zudem hatte ich noch die Option "chemical Au" aktiviert. > Sogesehen hast Du recht, wenn man die MwSt nicht hinzu > zählt. Ich hatte bis auf die Größe die gleichen Parameter angegeben, also auch chem. Gold und doppelseitigen Bestückungsdruck. Wenn Du z.B. mit 9 Tagen Lieferzeit zufrieden bist, kostet dein Los nur noch 171€. 5 Stück kratzen gerade an deiner Preisgrenze und bei 6 Stück bist Du schon unter deinen geforderten 40EUR Brutto pro LP. In deinem Eingangspost schriebst Du > Anzahl der PCB's 4 oder mehr. Gruß, Steffen Ach ja, bevor ich es wieder vergesse. Ich habe dort schon mehrmals bestellt und immer T3001 Dateien hochgeladen. Hat jedes mal absolut problemlos funktioniert.
:
Bearbeitet durch User
@Steffen Ja das ist gut zu hören, dass Files von Target direkt akzeptiert werden. Dürfte dann bei Eagle ähnlich sein. Warum soll ich den CAM Processor behelligen, wenn ehe alle Daten schon im Projekt enthalten sind. Die Gerberfiles für die einzelnen Lagen und die Drill Files müssen ja erzeugt und gepackt werden. Auch eine Fehlerquelle, wenn man was übersieht. @Mampf Falls es Dir nicht aufgefallen ist, es handelt sich um eine neue Version des Projektes von M0NKA mit einem STM32F76X MC. Vom MCHF habe ich bereits vier Platinensätze und davon drei bestückt. Leider sind nicht alle Dinge so optimal, wie ich mir das vorstelle. Siehe auch die Diskussion im OV I40 Forum. https://www.amateurfunk-sulingen.de/forum/index.php?board=15 oder auch unter Beitrag "mcHF-SDR Selbstbau-Projekt" Markus DL8MBY
