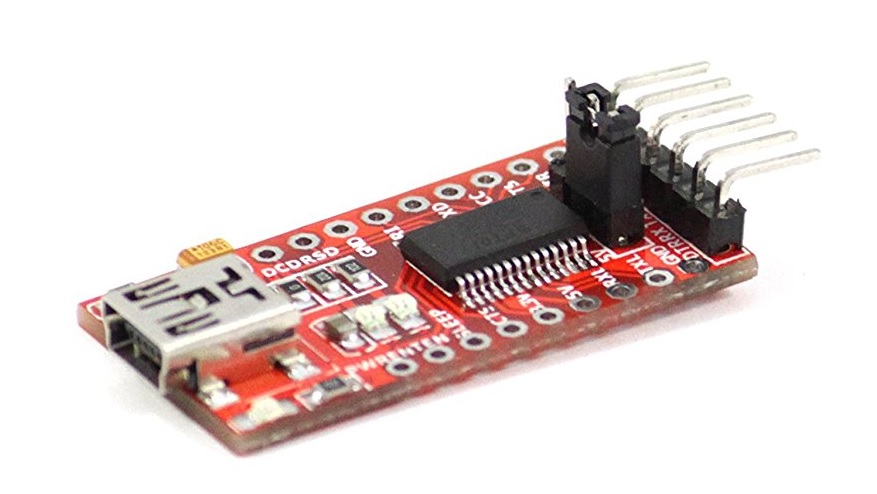

Suche für dieses Board (siehe Foto) Dokumentation (Manual,Datasheet,..) ich finde nur das IC Datenblatt von FTDI oder andere Boards mit diesem IC. Danke im voraus.
Angehängte Dateien:
-
77 KB
:
Bearbeitet durch User
...hmmmmm Wo ist das Problem ? Auf dem B-Druck sind alle rausgeführten Pins zu sehen. Mit dem jumper kannst du wahrscheinlich die IO Voltage zwischen 3,3 und 5,0V umschalten, je nachdem was Dein Host-System als Logik-Versorgung hat. Der Rest ist trivial und mit IC Datasheet und Durchgangsprüfer nachvollziehbar... Tom.
Ein großes Geheimnis ist das Board nicht. Aber es gibt doch die Web Seite von FTDI http://www.ftdichip.com/Support/Documents/DataSheets/ICs/DS_FT232H.pdf da findest du schon mal Grundsätzliches zur Beschaltung des Chips. Das sollte doch schon mal reichen.
Hallo Albert, suchst du etwa Schaltplan und Boardfiles? Ansonsten sind diese Boards meistens mit gefälschten ICs bestückt, welche sich als FTDI ausgeben, aber keine sind. Wir haben etliche hier. Gerade bei Amazon sind die Chips auf dem Produktbild scheinbar echt, lassen sich optisch aber sauber als counterfeid identifizieren wenn diese vor einem liegen.
:
Bearbeitet durch User
tom schrieb: > ...hmmmmm > > Wo ist das Problem ? OS schrieb: > Ein großes Geheimnis ist das Board nicht. > Aber es gibt doch die Web Seite von FTDI > Die FTDI Web-page habe ich, also kein technisches Problem, sondern ein Dokumentation´s Problem. Da möchte einer dieses Board auf der eingereichten Dokumentation wieder sehen.
Alex W. schrieb: > Hallo Albert, > > suchst du etwa Schaltplan und Boardfiles? Ansonsten sind diese Boards > meistens mit gefälschten ICs bestückt, welche sich als FTDI ausgeben, > aber keine sind. Wir haben etliche hier. Gerade bei Amazon sind die > Chips auf dem Produktbild scheinbar echt, lassen sich optisch aber > sauber als counterfeid identifizieren wenn diese vor einem liegen. Genau in diese Richtung geht meine Frage. Mein Board wird beim Anschliessen über OTG am Samsung als FTDI erkannt.
:
Bearbeitet durch User
Albert S. schrieb: > Alex W. schrieb: >> suchst du etwa Schaltplan und Boardfiles? Ansonsten sind diese Boards >> meistens mit gefälschten ICs bestückt, welche sich als FTDI ausgeben, >> aber keine sind. Wir haben etliche hier. Gerade bei Amazon sind die >> Chips auf dem Produktbild scheinbar echt, lassen sich optisch aber >> sauber als counterfeid identifizieren wenn diese vor einem liegen. > > Genau in diese Richtung geht meine Frage. In welche Richtung? Schaltplan? Oder ob es eine Fälschung ist? Ist es wirklich so schwer, unmißverständlich zu zitieren? > Mein Board wird beim Anschliessen über OTG am Samsung als FTDI erkannt. Ach! Und? Was die Schaltung angeht: das wird die Minimalbeschaltung aus dem Datenblatt sein. Ist bei der Handvoll Bauelemente ja einfach nachprüfbar.
Hier scheinen einige Leute unterwegs zu sein, die Fragen nicht richtig verstehen. Es geht hier nicht um technische belange z.B. Pinbelegung, Programierung, Kopie oder Fälschung sowie Lesen in der Glaskugel >Was die Schaltung angeht: das wird die Minimalbeschaltung aus dem Datenblatt sein. Also keine Frage für Leute mit dem Lötkolben in der Hand. Sondern rein um die DOKUMENTATION des Boards z.B Manual, Datasheet, Layout, ... und die Bezugsquelle wenn bekannt.
Albert S. schrieb: > und die Bezugsquelle wenn bekannt. Die wirst Du am besten kennen. Und bei der wirst Du nach den geforderten Unterlagen anfragen müssen. Und wenn Du das nicht auftreiben kannst, dann wirst Du ein anderes Board mit vergleichbarer Funktion verwenden müssen, von dem Du die gewünschten Informationen auftreiben kannst. FTDI verkauft so etwas auch: http://www.ftdichip.com/Products/Modules/DevelopmentModules.htm#UM232R http://www.ftdichip.com/Products/Modules/DevelopmentModules.htm#UM232H
Rufus Τ. F. schrieb: > Die wirst Du am besten kennen. > > Und bei der wirst Du nach den geforderten Unterlagen anfragen müssen. > > Und wenn Du das nicht auftreiben kannst, dann wirst Du ein /anderes/ > Board mit vergleichbarer Funktion verwenden müssen, von dem Du die > gewünschten Informationen auftreiben kannst. > > FTDI verkauft so etwas auch: > > http://www.ftdichip.com/Products/Modules/DevelopmentModules.htm#UM232R > http://www.ftdichip.com/Products/Modules/DevelopmentModules.htm#UM232H Danke !! Diese habe ich auch schon gefunden. Also gibt es keine Infos über diese roten Boards, zumindest sieht es so aus. Frage an den Moderator: Ist es hier normal, man fragt etwas in Bezug zur Hardware (wie in meinem Fall Doku) und bekommt Antworten über die Hardware z.B. >Wo ist das Problem ? >Auf dem B-Druck sind alle rausgeführten Pins zu sehen. Mit dem ju... Das ist mir hier in einigen Threads aufgefallen, sind viele nur Hardware Fokussiert?
> Ist es hier normal, man fragt etwas in Bezug zur Hardware (wie in meinem > Fall Doku) und bekommt Antworten über die Hardware Ja, und wenn du etwas in Bezug zu Pferden fragst, bekommst du Antworten über Pferde. Deine Frage ist wirklich ziemlich gaga. Wenn du die Aufgabe hat, ein Produkt mitsamt Doku zu liefern, aber undokumentierte Baugruppen kaufst, dann ist das dein Fehler. Am naheliegendsten wäre in diesem Fall, mal kurz mit Google zu suchen und wenn das nichts bringt, dann erstellst du die Doku halt selbst. Bei so einem trivialen Board kann das nicht schwer sein. Deine Frage "riecht" eher nach absoluter Faulheit, daher die patzigen Antworten.
Ich brauchte übrigens 3 Sekunden, um den Schaltplan mit Google zu finden. Es war das erste Suchergebnis!!! http://embeddedwirelesssolutions.com/schematics/ews_ftdi-ft232rl_breakout_board.png Kriege ich jetzt ein Eis?
Stefan U. schrieb:> > Deine Frage "riecht" eher nach absoluter Faulheit, daher die patzigen > Antworten. Wenn du die erste Antwort gelesen hast, bezog sich diese auf die Pinbelegung und diese war mir auch bekannt. Ich habe und hate keine info zum Hersteller des Boards und die suche danach dessen Doku. Die Such hat nicht heute angefangen, darum auch die Antworten "alles was mit Produkten direkt von FTDI kommen habe ich gefunden nur nicht dieses spezielle". Mansch ein Projekt Manager ist wie ein Maulesel, hat er sich in eine Richtung verrand, gibt es kein zurück wie bei kleinen Kindern. Danke für den Stromlaufplan, aber es ist nicht das gesuchte Board. Es ist für den gleichen zweck konfiguriert aber abweichend. Habt ihr eine Doku Abteilung, dann unterhalte dich mal mit denen über spezielle Kundenanforderungen. Nun zu "daher die patzigen Antworten". Ich habe nach Infos zur PAPERWORK gefragt oder Anhaltspunkten zum Hersteller für die nächsten steps und erhalte direkt Hartware bezogene Antworten. Ich habe nicht vor PIN RX mit TX zu verbinden oder den Spannungswandler zu finden, deswegen habe ich diesen Bereich ignoriert. Die einzige qualifizierte Antwort/Anfragen kam bis jetzt von > Rufus Τ. Firefly (rufus) (Moderator), OS (Gast) und Alex W. (a20q90) Immerhin sind das 50%. Für ein Forum guter Schnitt.
Stefan U. schrieb: > Ja, und wenn du etwas in Bezug zu Pferden fragst, bekommst du Antworten > über Pferde. Ich habe nicht gefragt wie Reitet man ein Pferd, sondern wie oder wo finde ich die Info welche Besonderheiten machen dieses Pferd so einzigartig. >wenn das nichts bringt, dann erstellst du > die Doku halt selbst. Bei so einem trivialen Board kann das nicht schwer > sein. Erzähl das einmal eurer Rechtsabteilung, Handbuch für ein Fremdes Produkt zu schreiben und somit für den Urheber den Kopf hin zu halten.
Albert S. schrieb: > Ich habe und hate keine info zum Hersteller des Boards und die suche > danach dessen Doku. Das ist unrealistisch, bzw. naiv. Das ist eines der vielen in China produzierten Bastelboards, da ist nur sehr selten ein Hersteller zu identifizieren, und daß der Dokumentation zur Verfügung stellt, die über die Applikationsschriften des Chipherstellers FTDI hinausgehen, ist praktisch ausgeschlossen. Hier hast Du immerhin Glück, daß da ein Baustein von FTDI verwendet wird; FTDI hat vorzügliche Datenblätter und weiterführende Dokumentation. Anders sieht das mit den ebenfalls weit verbreiteten Bausteinen der Firma CHS aus, wie z.B. dem CH341. Für die gibt es nur sehr dürftige chinesische Datenblätter und eine von einem gutmeinenden Menschen produzierte Übersetzung. Mehr aber nicht, keine Applikationsschriften, keine Musterschaltungen, keine Fertigungsunterlagen für Platinen - rein gar nichts. Dein Board aber wirst Du irgendwoher bekommen haben, also ist dieses "irgendwoher" Dein Ansprechpartner.
Albert S. schrieb: > Ich habe und hate keine info zum Hersteller des Boards und die suche > danach dessen Doku. Die Such hat nicht heute angefangen, darum auch die > Antworten "alles was mit Produkten direkt von FTDI kommen habe ich > gefunden nur nicht dieses spezielle". Falls Du es bis jetzt immer noch nicht begriffen hast, zu diesem $2 China Board wirst Du auch schwerlich eine individuelle Doku bekommen. Wie schon mehrere Vorposter gesagt haben, handelt es sich um den Clone eines trivialen Open Source Designs bzw. die Umsetzung aus der Applikation-Note des Herstellers, zudem höchstwahrscheinlich mit einem gefälschten FTDI Chip. You get what you pay for. Verwende was gescheites, wenn es ein kommerzielles Projekt sein sollte. Entsprechende Produkte gibt es ab 10-15 EUR bei den gängigen Händlern. Mit Datasheet und Doku. Wie Du dich hier gebärdest, ist übrigens ziemlich zum Fremdschämen, das hier ist ein offenes Forum und kein Auskunftsbüro mit Anspruch auf Dienstleistung.
:
Bearbeitet durch User
Was ist denn jetzt an dem von mir gefundenen Schaltplan nicht in Ordnung? Soweit ich erkenen kann, stimmt er 1:1 mit deiner Platine überein. Jetzt sag bitte bloss nicht, daß der name des Herstellers fehlt.
> Erzähl das einmal eurer Rechtsabteilung, Handbuch für ein Fremdes > Produkt zu schreiben und somit für den Urheber den Kopf hin zu halten. Wenn Du deinen Kopf nicht hinhalten willst, warum setzt du dann auf ein undokumentiertes Produkt aus China von einem unbekannten Hersteller mit sehr warscheinlich gefälschtem IC? Den Schaltplan habe ich Dir besorgt, der enthält auch eine kurze Beschreibung die man als Manual durchgehen lassen könnte. In dem Plan sind die LED's erklärt und auch der Jumper. Den Link zu Datenblatt des FTDI Chips hast du auch bekommen. Was brauchst du denn noch?
Ich soll dieses Teil nur Dokumentieren und mit euren Antworten habt ihr mir eine Grundlage geliefert dem PM zu sagen, das er auf dem Holzweg ist und hier kein Geld sparen kann. Danke PS. Die Antwort : " Für dieses Board gibt es oder wirt es keine Doku bis auf den FTDI Chip geben" hätte gereicht und keine Exkursionen in die Hartware. Hier sind einige Leute noch nicht in die Verlegenheit geraten Doku nachzuweisen um einen Schadensfall abzuwenden.
Sorry für die späte Antwort. Stefan U. schrieb: > Jetzt sag bitte bloss nicht, daß der name des Herstellers fehlt. Ja leider, bei der Dokumentation wollen die das Bauteil bis auf das i Tüpfelchen wieder Finden. Sonst bist du der, der im Schadensfall, die Zeche zahlt. Wer keine ordentliche Doku hat ist Schuld, selbst bei Hilfsmittel und sei es nur ein Widerstand aus der Grabbelkiste (den hat man natürlich von Philips, Fairchild, ... nach Datenblatt aber nicht von C....,r... Hausmarke). Und dann gibt es schlaue PM und Einkäufer: z.B. 150*2.-€ sieht doch besser aus wie 150*(10.-/15.-)€
:
Bearbeitet durch User
> Bei der Dokumentation wollen die das Bauteil bis auf das i > Tüpfelchen wieder Finden Dann sind Noname-Produkte aus China definitiv die falsche Wahl.
Das haben die Jungs Oben jetzt auch verstanden. Nicht alles was X Fach im Internet zu finden ist, ist auch Dokumentiert.
:
Bearbeitet durch User
