Hallo Leute, ich habe mal ne Frage. Was ist in diesen Quarzoszillatoren drin? Ich habe bisher welche gesehen von 1MHz bis 100MHz in diesem Gehäuse, siehe Bild. Ich möchte jetzt ungern welche aus meiner Sammlung aufsägen, nur um meine Neugier zu befriedigen. By the way ich habe in dieser Baugrösse auch mal einen gesehen mit 533MHz, dieser hatte aber mehr als 4 Pins. Sollte ich diesen Thread nicht besser bei HF veröffentlichen?
Angehängte Dateien:
Roberto schrieb: > Was ist in diesen Quarzoszillatoren drin? Was soll das schon großartig drin sein? Ein Quarz mit einer Oszillatorschaltung: https://commons.wikimedia.org/wiki/File:Crystal_oscillator_internals.JPG
google caputt? https://upload.wikimedia.org/wikipedia/commons/8/8f/Crystal_oscillator_internals.JPG wikipedia unbekannt? https://de.wikipedia.org/wiki/Quarzoszillator Angst vorm Militär? http://www.am1.us/Local_Papers/U11625%20VIG-TUTORIAL.pdf
> Angst vorm Militär? > http://www.am1.us/Local_Papers/U11625%20VIG-TUTORIAL.pdf Endlich mal was genaues!
C. A. Rotwang schrieb: > Angst vorm Militär? > http://www.am1.us/Local_Papers/U11625%20VIG-TUTORIAL.pdf Ui, danke für den Link. Das ist wirklich detailliert.
malsehen schrieb: > Aufgemacht. > Ich dachte, es sind noch Trigger > oder so drin... Sind dir wohl rausgefallen.
Angehängte Dateien:
-
79 KB

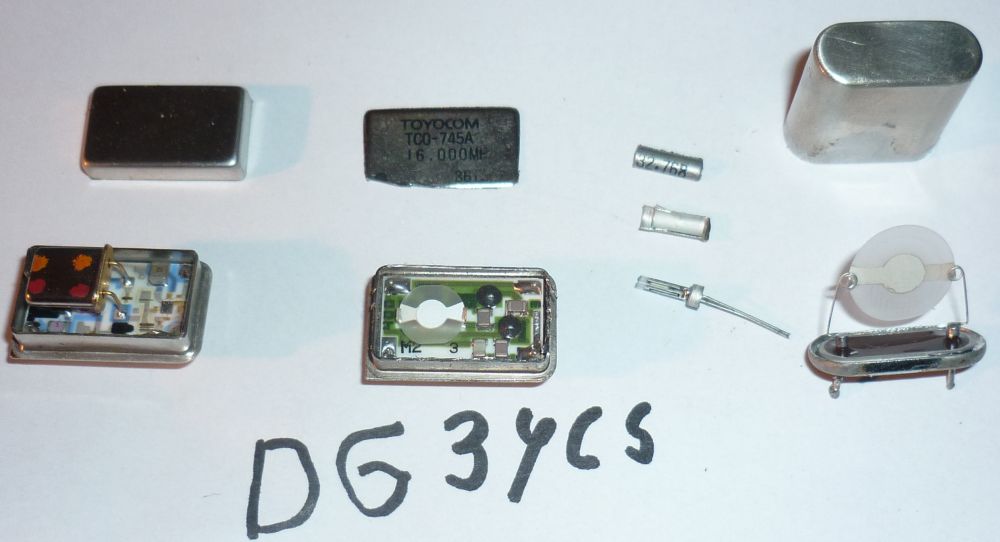

C. A. Rotwang schrieb: > google caputt? > https://upload.wikimedia.org/wikipedia/commons/8/8f/Crystal_oscillator_internals.JPG > > wikipedia unbekannt? > https://de.wikipedia.org/wiki/Quarzoszillator > > Angst vorm Militär? > http://www.am1.us/Local_Papers/U11625%20VIG-TUTORIAL.pdf Selbst wenn man sich nur aufs Forum beschränkt haben wir das Innenleben solcher Dinge hier schon mehr als einmal besprochen. Das Bild oben stammt z.b. aus dem Thread: Beitrag "Webasto Funk Toröffner - nach hinfallen kaputt" Gruß Carsten
Bei dem ganz linken Teil im Foto finde ich interessant, dass der Kristall nochmal extra gekapselt ist.
Hallo Leute, Vielen Dank für die vielen lieben Kommentare. Das PDF will ich mir nachher mal durchsehen. Ich hoffe, das alle meine Fragen dort beantwortet werden. Besonders würde mich noch interessieren: 1. Ist da ein Vakuum oder Schutzgas drin? 2. Gibt es da spezielle PLL-IC`s die Frequenzen wie 100MHz oder sogar 533MHz machen können? 3. Wie zwingen die den Quarz auf die 3te oder 5te Oberwelle?
> Ist da ein Vakuum oder Schutzgas drin?
Ich vermute weder noch. Da ist nichts drin, was vor Luft geschützt
werden muss.
Wie gesagt: ich vermute.
Roberto schrieb: > 1. Ist da ein Vakuum oder Schutzgas drin? Meistens. Billige Quarze schwingen auch in Luft und haben dann bei jedem Wetter eine andere Frequenz. > 2. Gibt es da spezielle PLL-IC`s die Frequenzen wie 100MHz oder sogar > 533MHz machen können? Gibt es. Man bekommt die Blechdosen auch mit programmierbaren Synthesizern drin, da kann man dann die Frequenz einstellen. > 3. Wie zwingen die den Quarz auf die 3te oder 5te Oberwelle? Durch einen Sperrkreis auf der Grundwelle. So wie Du das bei dem diskret aufgebauten Oszillator auch machst.
soul e. schrieb: >> 2. Gibt es da spezielle PLL-IC`s die Frequenzen wie 100MHz oder sogar >> 533MHz machen können? > > Gibt es. Man bekommt die Blechdosen auch mit programmierbaren > Synthesizern drin, da kann man dann die Frequenz einstellen. Hast du vielleicht eine Bestellbezeichnung für mich?
>>Hast du vielleicht eine Bestellbezeichnung für mich? Epson hat zB solche Dinge. http://www.epson-electronics.de/electronics/cms/index/449?id=4096 Jitter ist nen Problem dabei. Das Vig paper läßt zu Quarzen wirklich nix offen. Angehängt habe ich eine neuere Version als die verlinkte. Und ne interessante Appnote von nem Quarzhersteller. Sehr interessantes Bauteil der Quarz, 'activity dips' haben mich mal Wochen beschäftigt. Cheers Detlef
Angehängte Dateien:
-
390 KB -
350 KB -
480 KB

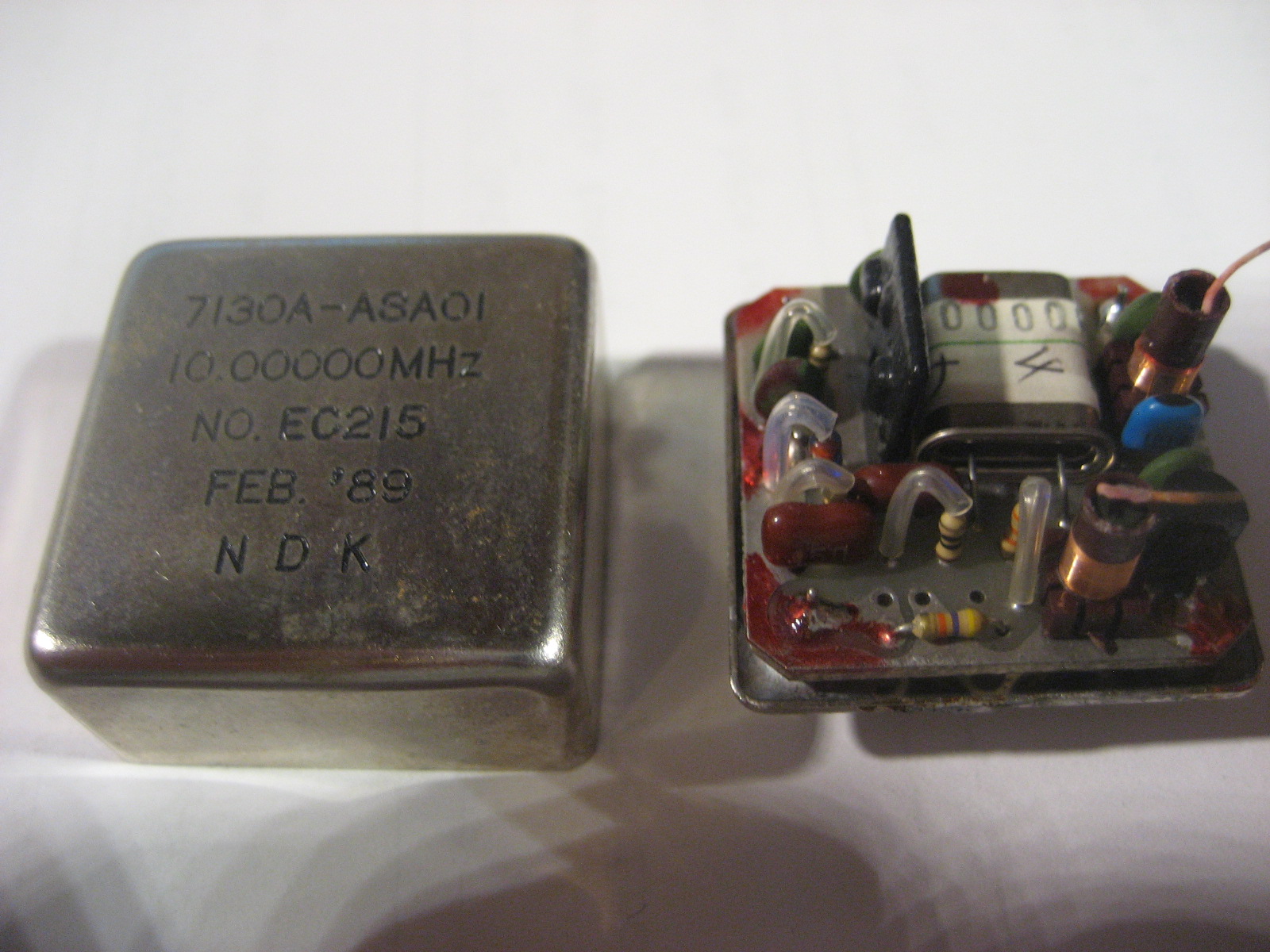

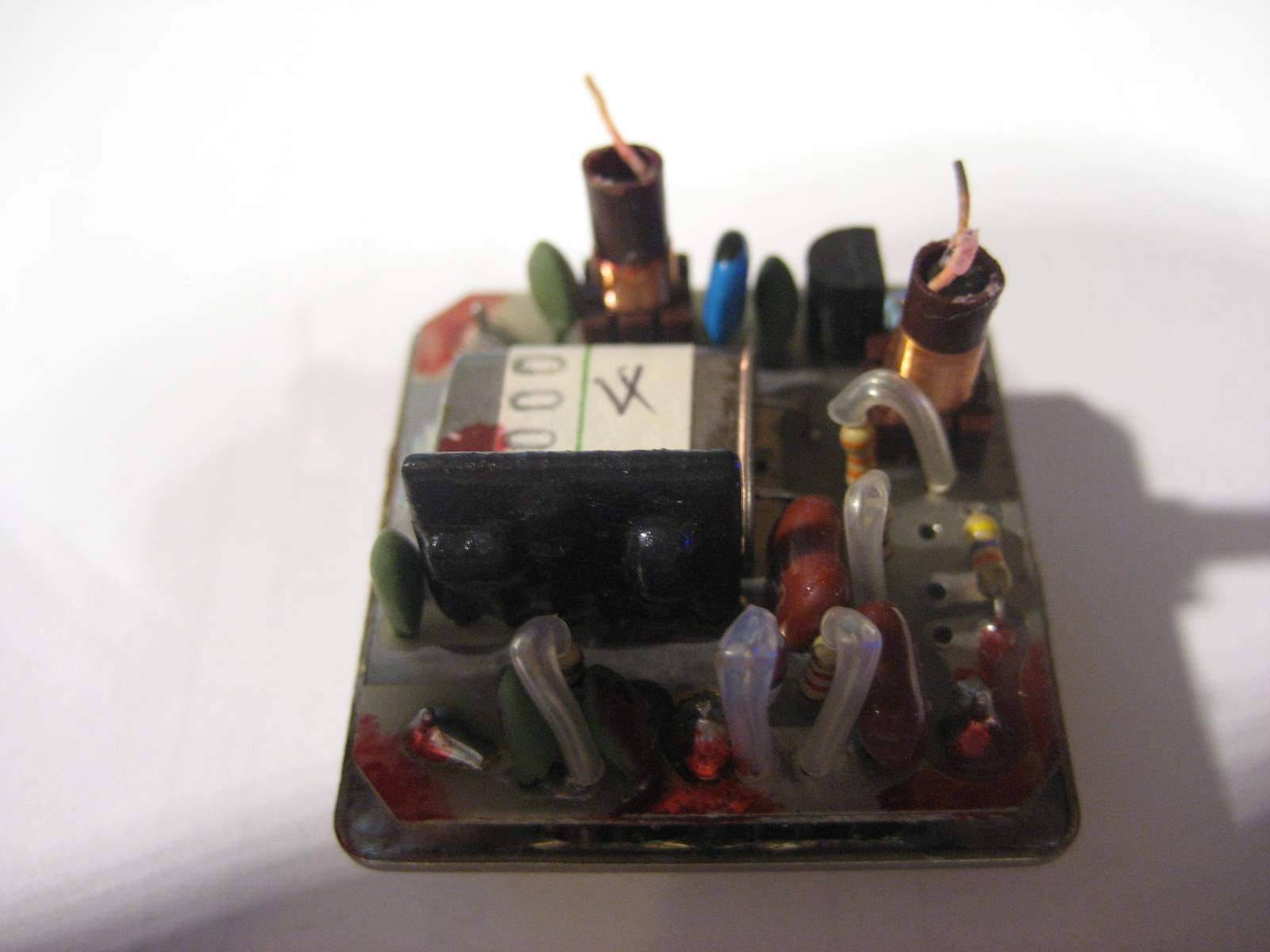

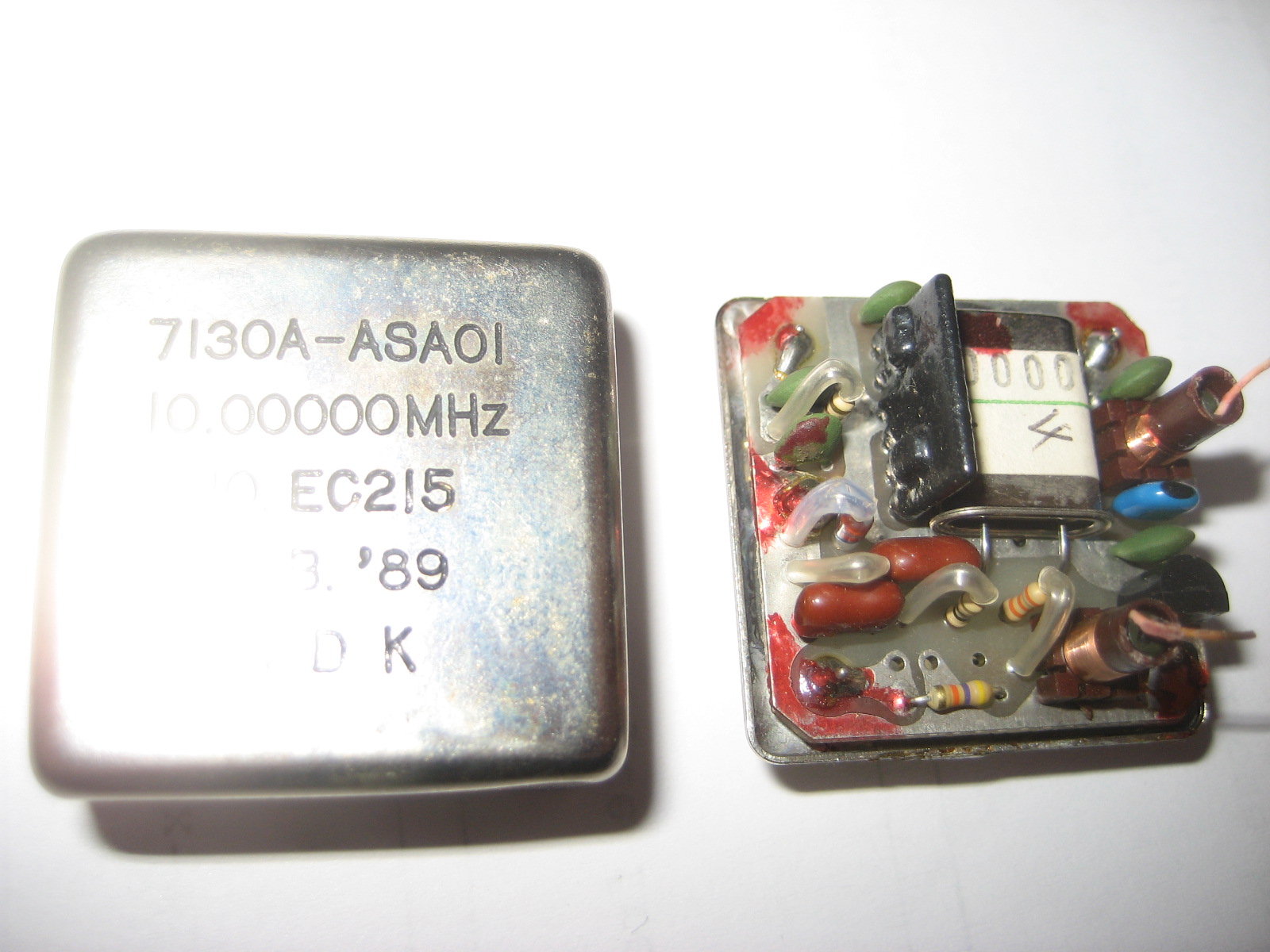

und so sieht ein edler Oszillator innen aus: handgeschriebener Quarz, 2 Spulen für den Hand-Abgleich und Glimmkondensatoren wegen der Stabilität Die eigentliche Oszillator (das scharze Teil) ist ein Keramiksubstrat. https://de.wikipedia.org/wiki/Dickschicht-Hybridtechnik Der scheint auch fast keine Alterung zu haben und ist über 28 Jahre alt.
Roberto schrieb: > Hast du vielleicht eine Bestellbezeichnung für mich? https://www.silabs.com/documents/public/data-sheets/si510-11.pdf https://www.silabs.com/documents/public/data-sheets/Si590-591.pdf https://support.epson.biz/td/api/doc_check.php?dl=brief_SG-8002CE&lang=en http://www.siward.com.tw/uploads/Pro/76/Pro_DM/_P1-72_50.pdf http://www.cypress.com/file/42671/download
Thomas R. schrieb: > und Glimmkondensatoren und noch eine kleine Korinthe obendrauf: Glimmerkondensatoren ;-)
Thomas R. schrieb: > Der scheint auch fast keine Alterung zu haben und ist über 28 Jahre alt. Wie bei mir!
Thomas R. schrieb: > und so sieht ein edler Oszillator innen aus: > handgeschriebener Quarz, > 2 Spulen für den Hand-Abgleich und Glimmkondensatoren wegen der > Stabilität > > Die eigentliche Oszillator (das scharze Teil) ist ein Keramiksubstrat. > https://de.wikipedia.org/wiki/Dickschicht-Hybridtechnik > > Der scheint auch fast keine Alterung zu haben und ist über 28 Jahre alt. Früher war halt alles besser, sogar die Zukunft.
