Fundstück VFD 20x4

[Michael U. (amiga)]

Hallo,

ein Bekannter hat mir ein nagelneues VFD mitgebracht.
Datenblatt gesucht und gefunden.
Reingeschaut: schade, ist nicht die HD44780 compatible Version...
Weiter geschaut: paralleles Interface, 8 Bit, /WR, /CS, BUSY.
Harmlos, kann man also benutzen.
Noch weiter geschaut: hat auch einen TTL-SerialIn.
Per Lötjumper auf 1200/2400/4800/9600/19200Baud und auf 8E1/8O1/8N1 zu
setzen.
Also auf 19200Baud 8N1 gelötet, eine NodeMCU über Serial1 (da ist
ohnehin nur TX verfügbar) an SI vom Display gesteckt.
Das Display will 5V mit 400mA haben, also Strom von einem
USB-Ladenetzteil ran.

Sieht ausgesprochen gut aus das Teil, das Foto ist nicht ganz so toll,
es überstrahlt sonst zu sehr.
Die Daten sind von OpenWeatherMap, der Sketch ohnehin gerade in Arbeit.
Das Display versteht BS HT, NL, CR, FF, CLR auf den Standard-Codes. Auch
die Sonderzeichen sind an richtiger Stelle.
Man kann per ESC-Kommandos acht eigene Zeichen nutzen (ähnlich wie beim
HD44780), allerdings ersetzen diese beliebige Zeichen aus dem
Zeichenvorrat des Displays.
Sehr praktisch weil man so die Zeichen direkt an die richtige Stelle im
Zeichensatz bekommt.

Die Typenbezeichnung noch der Vollständigkeit halber, weil es wohl kaum
sinnvoll beschaffbar sein dürfte:
Noritake CU20045SCPB-T23A

Gruß aus Berlin
Michael

[René F. (Gast)]

Ok, gut gemacht? Ich verstehe den Sinn des Threads einfach nicht...

[Teo D. (teoderix)]

Michael U. schrieb:
> Die Typenbezeichnung noch der Vollständigkeit halber, weil es wohl kaum
> sinnvoll beschaffbar sein dürfte:

Ja..ähh Frohe Ostern wünsch ich da nur. ?-o


PS: Für'n 5er würd ich's dir abkaufen, falls das dein Anliegen war?

[Michael U. (amiga)]

Hallo,

@René F. (therfd) und Teo Derix (teoderix):
ich gebe zu, es ist diesmal wirklich nur "schaut mal, was ich bekommen
habe".
Wenn es gelöscht wird oder ins OffTopic verschoben: auch gut.

Vielleicht stolpert ja jemand mal über soclh ein Display, dann ignoriert
er es vermutlich  wenigstens nicht.

Frohe Ostern auch noch von mir.

Gruß aus Berlin
Michael

[René F. (Gast)]

Michael U. schrieb:
> Hallo,
>
> @René F. (therfd) und Teo Derix (teoderix):
> ich gebe zu, es ist diesmal wirklich nur "schaut mal, was ich bekommen
> habe".
> Wenn es gelöscht wird oder ins OffTopic verschoben: auch gut.
>
> Vielleicht stolpert ja jemand mal über soclh ein Display, dann ignoriert
> er es vermutlich  wenigstens nicht.
>
> Frohe Ostern auch noch von mir.
>
> Gruß aus Berlin
> Michael

War ja keine Kritik aber hätte ja sein können das die entscheidende
Frage irgendwo gefehlt hat.

[Teo D. (teoderix)]

Michael U. schrieb:
> @René F. (therfd) und Teo Derix (teoderix):
> ich gebe zu, es ist diesmal wirklich nur "schaut mal, was ich bekommen
> habe".
> Wenn es gelöscht wird oder ins OffTopic verschoben: auch gut.

Naja, ich kenn das auch. In meinem Umfeld ist auch niemand, der auch nur
im Ansatz, die Begeisterung über solch Zufallsfunde Teilen könnte. :-/

GZ und Viel Spaß damit!
(bin ein klein wenig neidig, aber nur a bisserl:)

[Einfach genial (Gast)]

Michael ist einfach ein Genie. Da sage mal noch einer die Berliner wären
einfach nur Versager. Aber eine große Schnauze hatten sie ja schon
immer!

[offline (Gast)]

Michael U. schrieb:

> Das Display will 5V mit 400mA haben, also Strom von einem

Das sind 2000 mW!

Ein OLED Display hat auch guten Kontrast ist aber nicht so
verschwenderisch!

[Luca E. (derlucae98)]

offline schrieb:
> Ein OLED Display hat auch guten Kontrast ist aber nicht so
> verschwenderisch!

Hat aber nicht den Charme eines VFDs. ;-)

[Michael U. (amiga)]

Hallo,

offline schrieb:
> Michael U. schrieb:
>
>> Das Display will 5V mit 400mA haben, also Strom von einem
>
> Das sind 2000 mW!
>
> Ein OLED Display hat auch guten Kontrast ist aber nicht so
> verschwenderisch!

ein 4x20 LCD mit Backlight aus meiner Kramksite hätte für meine realen
Anwendungen auch guten Kontrast.

Sieht aber nicht wie ein VFD aus.
Ist aber für Dauerbetrieb mit festen Texten ohnehin nicht zu empfehlen,
spätestens nach einem Jahr kann man dann den Text auch auf dem
ausgeschalteten Display noch lesen.

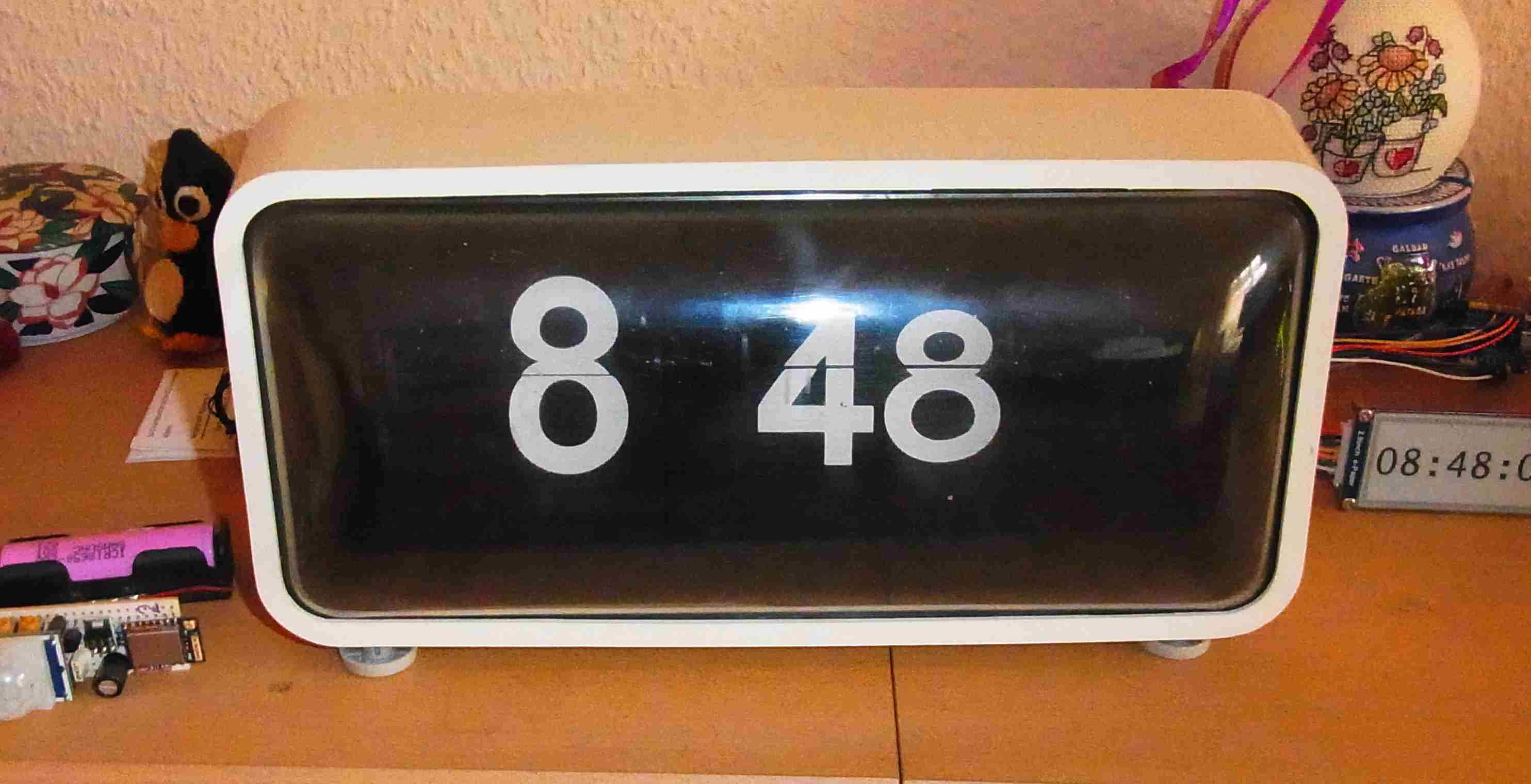

Eine LCD-Quarzuhr ist auch sparsamer als meine alte Klappzifferuhr, sind
auch knapp 2W. 24h mit 2W sind 48Wh. Also in rund 20 Tagen eine kWh.
Kann ich mir im Moment noch leisten.

Gruß aus Berlin
Michael

[49.9Hz (Gast)]

Michael U. schrieb:

> Eine LCD-Quarzuhr ist auch sparsamer als meine alte Klappzifferuhr, sind
> auch knapp 2W. 24h mit sind 48Wh. Also in rund 20 Tagen eine kWh.
> Kann ich mir im Moment noch leisten.

Wobei die meiste Energie wohl der Synchronmotor verheizt..

[Michael U. (amiga)]

Hallo,

49.9Hz schrieb:
> Wobei die meiste Energie wohl der Synchronmotor verheizt..

nein, der ESP8266. Die Uhr ist ein Normaluhrwerk (Minutenspringer), die
möchte jede Minute einen 400ms Impuls bei ca 20V/10mA.

Gruß aus Berlin
Michael

[Peter D. (peda)]

Michael U. schrieb:
> das Foto ist nicht ganz so toll

Liegt nicht am Foto, sondern an der fehlenden Filterscheibe.
VFDs brauchen eine grüne oder blaue Filterscheibe für besseren Kontrast.

[Michael U. (amiga)]

Hallo,

Peter D. schrieb:
> Michael U. schrieb:
>> das Foto ist nicht ganz so toll
>
> Liegt nicht am Foto, sondern an der fehlenden Filterscheibe.
> VFDs brauchen eine grüne oder blaue Filterscheibe für besseren Kontrast.

Prinzipiell richtig, aber hier ist der Kontrast mehr als genug. Die
Belichtungsautomatik hat entweder schöne Schrift auf schwarzen Rest
erzeugt oder eben Überstrahlung bei erkennbarem Hintergrund.
Helligkeit des Displays steht auf der niedrigsten Stufe, hat nur 3
Einstellungen.

Gruß aus Berlin
Michael

[Mampf F. (mampf)]

Michael U. schrieb:
> Prinzipiell richtig, aber hier ist der Kontrast mehr als genug. Die
> Belichtungsautomatik hat entweder schöne Schrift auf schwarzen Rest
> erzeugt oder eben Überstrahlung bei erkennbarem Hintergrund.
> Helligkeit des Displays steht auf der niedrigsten Stufe, hat nur 3
> Einstellungen.

Perfekter Fall für HDR fotografie.

Mit Belichtungsreihen und einem Merger wie Enfuse bekommt man auch von
VFDs schöne Bilder hin :)

bee there, done that :)

[Holm T. (Gast)]

offline schrieb:
> Michael U. schrieb:
>
>> Das Display will 5V mit 400mA haben, also Strom von einem
>
> Das sind 2000 mW!
>
> Ein OLED Display hat auch guten Kontrast ist aber nicht so
> verschwenderisch!

Hast Du ne Ahnung wie viel Dein Ferraiszähler der Energeiversorgung so
"vershwendet"?

Bleib mal auf dem Teppich, das sind nur 2 Watt.
Man kann Energie sparen, aber man kann es auch übertreiben.

Gruß,

Holm
