Forum: Platinen Footprint Zeichnung USB 3.0 - Fehlerhaft?


Footprint Zeichnung USB 3.0 - Fehlerhaft?
von Transient65 (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

entweder verstehe ich nicht, was das bedeuten soll, oder da ist ein
Fehler in der Zeichnung.

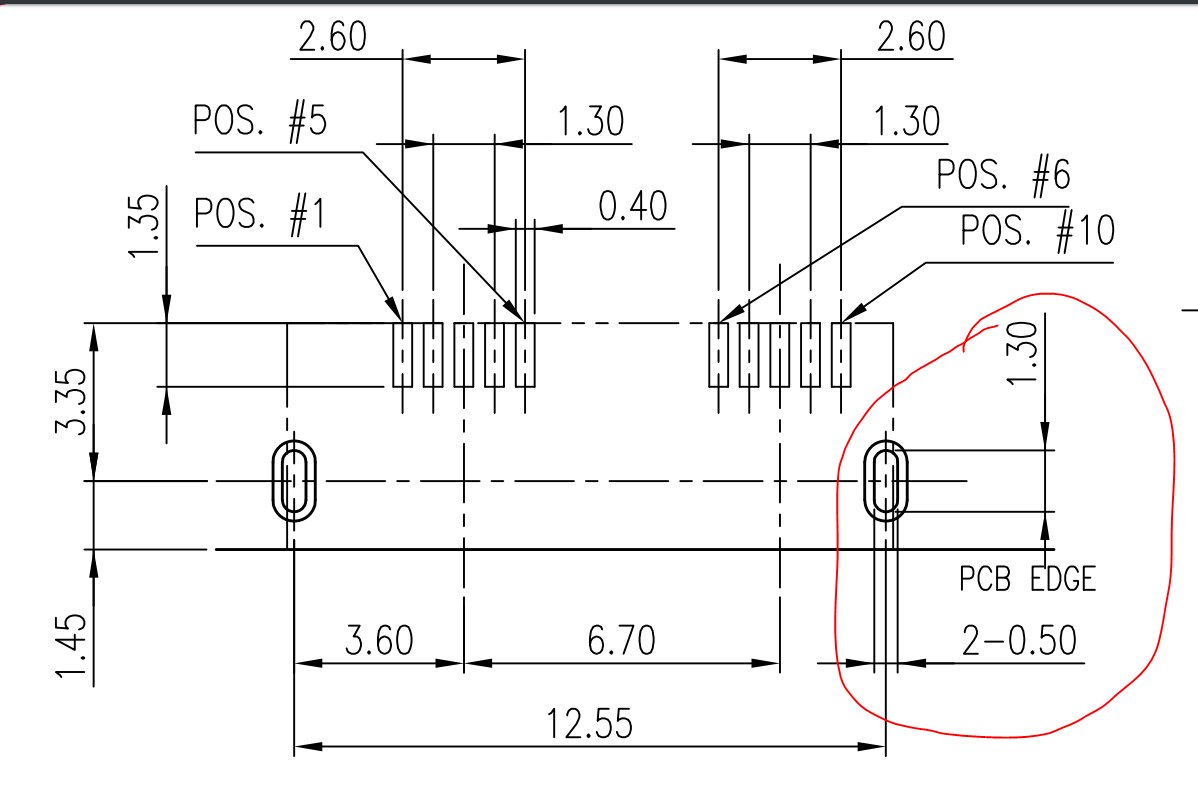

Sind die Bohrangaben vertauscht? Siehe Bild

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Footprint Zeichnung USB 3.0 - Fehlerhaft?
von Transient65 (Gast)

Lesenswert?
• ▲
▼
Okay, ich habs.

Die 2 ist wohl dafür da, dass man weiß, dass sich die ANgaben auch auf
das andere Bojrloch beziehen

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Footprint Zeichnung USB 3.0 - Fehlerhaft?
von alskiehrvgtjb (Gast)

Lesenswert?
• ▲
▼
Transient65 schrieb:
> Die 2 ist wohl dafür da, dass man weiß, dass sich die ANgaben auch auf
> das andere Bojrloch beziehen

0.5 klingen zumindest plausibel. Die 1.3 scheinen mir im Vergleich zum
Rest auch zu stimmen, also wird es wohl auch nicht vertauscht sein.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Footprint Zeichnung USB 3.0 - Fehlerhaft?
von 6a66 (Gast)

Lesenswert?
• ▲
▼
Transient65 schrieb:
> Die 2 ist wohl dafür da, dass man weiß, dass sich die ANgaben auch auf
> das andere Bojrloch beziehen

Heisst genau: 2x ...
Wird in anderen Zeichnungsdomänen eben anders gemacht, auch mal 2/...

rgds

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
