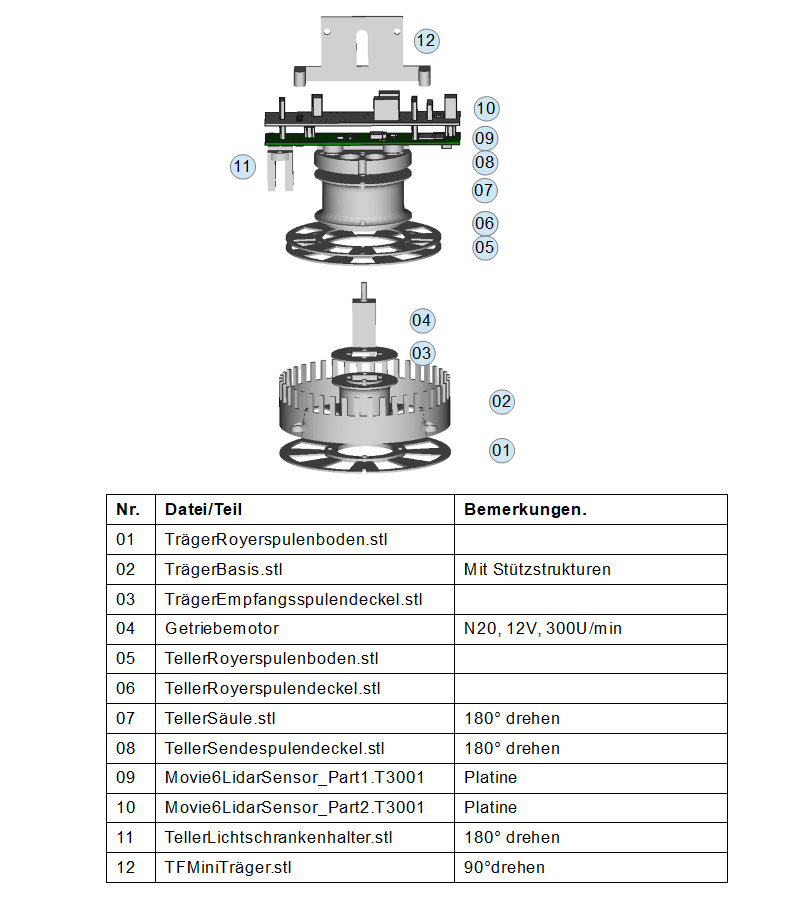

Hi, ich brech mir gerade die Füße an einer Montageanleitung. Im Bild gezeigt so etwa, wohin ich will (es fehlen allerdings noch Schrauben mit Führungslinien, Klebesymbolen,...). Quasi eine Montageanleitung wie bei Ikea mit Bild und Legende. Ich habe mir dazu die exportierten STLs(ist ein 3D-Druck) in ein Freecad-Projekt importiert, der Montagereihenfolge nach passend übereinandergeschichtet und die Ansicht etwas gekippt. Das so entstandene Bild habe ich per c&p in OpenOffice Draw gezogen und mir die Ziffernsymbole als Legende nebst Tabelle zu einer Grafik zusammengebastelt (die dann auch wieder ins eigentliche Dokument importiert werden muss). Ich bin kein Maschbauer, daher die Frage: Wie macht man das richtig? Gibt es für so was Tools? Das Drawing-Tool ist da im Freecad ziemlich sparsam und gibt z.B. für tabellarische Legenden nix her.
Framulestigo schrieb: > Gibt es für so was Tools? Ja, jedes vernüftige 3D-CAD (Inventor, Solid-Works, ...) > Das Drawing-Tool ist da im Freecad ziemlich sparsam Ja. Freecad ist Kindergartenkram. Ist leider so.
Experte schrieb: > Ja, jedes vernüftige 3D-CAD (Inventor, Solid-Works, ...) Und das könnte dann z.B. auch die Nummern im Bild automatisch erstellen und die Einträge der Textlegende über eine Bauteiledatenbank o.ä. abgleichen?
