Forum: Platinen Markierung für MSSOP-8


Markierung für MSSOP-8
von haha (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo zusammen,

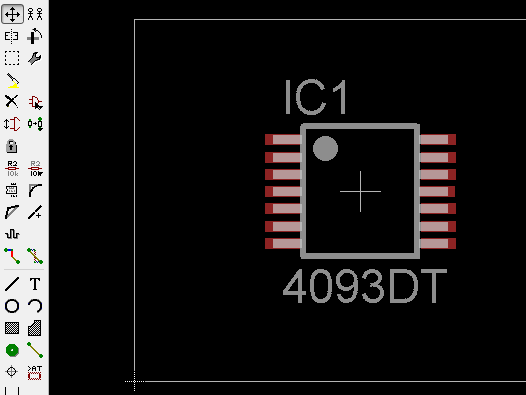

wisst ihr, wie man eine kreisförmige graue Markierung am Pin 1 für einen
MSSOP-8 Footprint hinbekommt? Das soll etwa so aussehen wie im
angehängten Bild.

MfG

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Markierung für MSSOP-8
von Maik F. (Firma: ibfeew) (mf_hro)

Lesenswert?
• ▲
▼
Hallo,
im layer 21 (tdocu) einen Kreis zeichnen.
Paramter: width 0.4mm / radius 0.2mm (als Anhaltspunkt verstehen)

PS: die Frage kann man selbst beantworten, wenn man das bereits
vorhandene Package (aus dem Bild oben) im Library-Editor öffnet und sich
ansieht, wie das im Original gemacht wurde. Lernen durch
ansehen/verstehen vorhandener Sachen.
Maik

: Bearbeitet durch User
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Markierung für MSSOP-8
von Arne (Gast)

Lesenswert?
• ▲
▼
Maik F. schrieb:
> layer 21 (tdocu)

Layer 21 ist tPlace, tDocu (51) waere falsch.

> Paramter: width 0.4mm / radius 0.2mm

Oder Width 0, dann wird es ein gefuellter Kreis.
