Hallo, ich versuche, in LTspice ein Modell einer PIN-Diode zu erstellen. Dazu würde ich gerne das hier benutzen: https://www.microsemi.com/document-portal/doc_view/13985-umx5601-spice-model-pdf Wie kann ich das Modell in LTspice umsetzen? Wo zeichne ich das Ersatzschaltbild? Oder steck das alles inhärent in der subcircuit-Definition? Liebe Grüße, John
John H. schrieb: > der steck das alles inhärent in der > subcircuit-Definition? Ja, tut es. Schau mal hier für das "Kochrezept" um es einzufügen: http://www.home.hs-karlsruhe.de/~klal0001/download_frei/Externe%20Spice-Modelle%20in%20LTspice%20einbinden.pdf

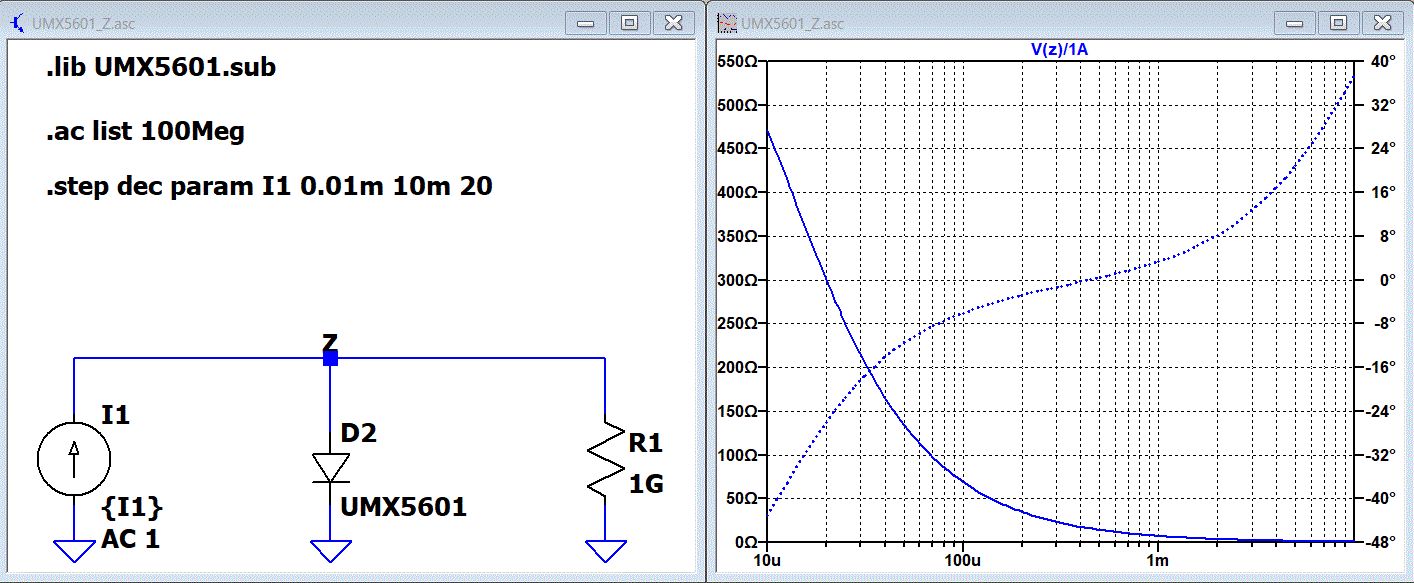

Hallo John, 1. Den Text des Modells aus dem PDF in einen File schreiben. 2. Eine normale Diode D in den Schaltplan legen. Dann CTRL Rechtsklick mit der Maus auf die Diode. Damit erscheint ein Dialogfenster. Dort Prefix:D zu Prefix:X ändern und den Namen des subcircuits in das Feld Value:UMX5601 eintragen, OK. Jetzt noch eine SPICE-directive mit dem Namen des Files in den Schaltplan einfügen. .lib UMX5601.sub (Der Name des Files kann beliebig sein. Der muss nicht mit .sub enden sondern der kann auch .txt oder .xyz heißen.) Fertig! In meinem Beispiel wird die Impedanz Z bei 100MHz über den DC-Strom simuliert. Gruß Helmut
:
Bearbeitet durch User
Hallo zusammen @ Andrew: danke für den Link, das pdf habe ich mir schon halb durchgelesen. @ Helmut S. Vielen Dank! Ich habe schon öfter gesehen, wie Du hier Leuten bei Problemen mit LTspice hilfst, das ist echt super! Meine Frage ist damit beantwortet.
