Eagle Lib Symbol über das Package finden -HowTo?

[Uwe °. (ossabow)]

Hallo @all,

schöne Überschrift, wobei stell ich mich zu blöd an:
Ich öffne die Transistor xx .lib und habe (alles was ich brauch in) drei
Spalten. Nun finde ich das gesuchte "TO92-EBC" Package und dachte mit
"verwende DeviceSets" kann ich es verwenden aber denkste, da steht
"verwendete". Bei anderen Sockeln fehlt dieser Punkt.
Wie kann man so gefundene Bauteile übernehmen?
Bei Relais, Stecker etc ist das doch nützlich.

Danke Uwe

[Maik F. (Firma: ibfeew) (mf_hro)]

Hallo,
mir ist bei deinem Text nicht ganz klar, wozu (wofür) du die gefundenen
Packages/Symbole übernehmen/verwenden willst:
- übernehmen in den Schaltplan: geht nicht, nur komplette devices können
im Schaltplan eingefügt werden

- übernehmen in deine eigene Bibliothek: geht anders:
xx   eigene Biblithek öffnen (also die Ziel-Biblithek)
xx   Controlpanel aufmachen, dort unter Bibliotheken die Quellbibliothek
suchen, dort dann packages/Symbole aufklappen und mit Rechtsklick auf
das gewünschte  Package/Symbol dann --> kopieren in Bibliothek auswählen

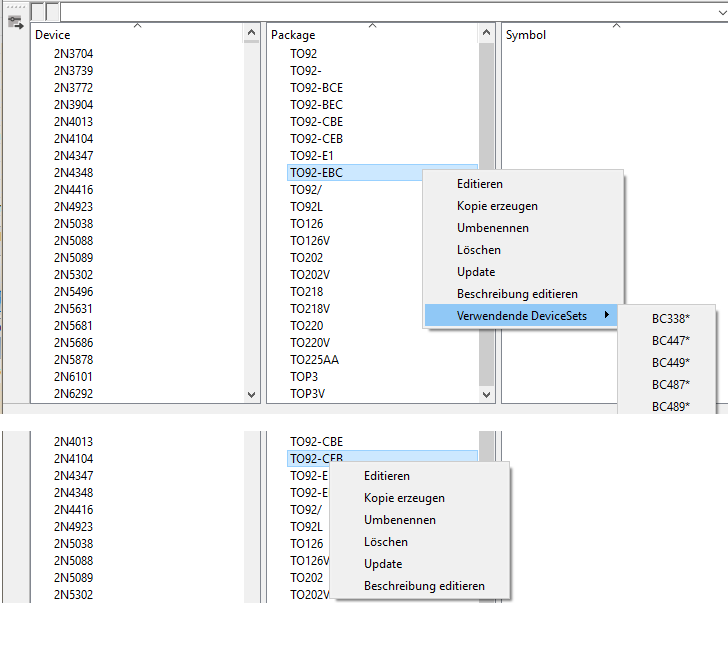

- das von dir oben gezeigte Bild mit der Auswahl "verwendende
Devicesets" hat nur den Zweck, dir bei einer offenen Bibliothek (in der
du gerade rumarbeitest) zu zeigen, wo das package/Symbol schon alles
verwendet wird. Damit du abschätzen kannst, welche kompletten devices
durch eine von dir gemachte (oder beabsichtigte) Änderung beeinflußt
werden.
- wenn der Menupunkt "verwendende Devicesets" fehlt, dann heißt das, daß
dieses Package/Symbol in der Bibliothek angelegt wurde, aber biser noch
von keinem device verwendet wird.
Gruß, Maik

[Uwe °. (ossabow)]

Danke Maik,
ja wofür habe ich nicht geschrieben :-(
An den vielen Beiträgen sieht man das Problem bei Wenignutzern
(Anfängern) mit nicht gefundenen Bauteilen. Ich möchte (ab sofort) auch
kleine Basteleien dokumentieren, da kann ich oft Kompromisse eingehen
während sich der Entwurf eines Devices nicht lohnt.
Aktuell suche ich für sch und brd den Transistor C945 mit Sockel E C B.
Du siehst, den passenden Sockel gibt es und (erstmal) uninteressant
welcher Typ es im Schaltplan ist.
Ich möchte zu dem gefundenen Sockel auch das Schaltzeichen in mein
Projekt übernehmen.
CYL Uwe

[Maik F. (Firma: ibfeew) (mf_hro)]

Hallo Uwe,
meine Antwort kommt diesmal etwas später, dafür hilft sie außer dir
vielleicht auch mal anderen Wenignutzern. Ist halt immer schwierig, wenn
man ein komplexes Programm immer nur alle Jubeljahre mal benutzt (ich
quäle mich entsprechend immer bei 3D-Programmen).
Du willst also das in der library gefundene Bauelement mit dem richtigen
package in deinen Schaltplan übernehmen.
- Zumindest bei älteren eagle-Versionen konnte man vom Library-Editor
aus nicht direkt in den Schaltplan einfügen (wäre mal ein lohnendes Ziel
für ein ULP - kennt da jemand eins, das vom library-Editor aus das
aktuelle device in die aktuelle Schaltplan-Seite einfügt?)
- Folgende Wege führen dich zum Ziel:
A) über das eagle-control-panel:
- in der library, in der du schon das richtige package gefunden hast:
- den library-Namen merken
- mit "verwendende device-sets" (dein Bild oben) den Devicenamen
(Bauteilnamen, z.B. BC338) merken
- Eagle-control-panel: Bibliotheks-Zweig aufklappen, die gemerkte
Biblithek aufklappen, das gemerkte device aus der alphabetischen Liste
suchen, Kontextmenu (rechte Maustaste) --> in Schaltplan einfügen
.
B) (bevorzugte Methode): im Schaltplan über den ADD-Befehl:
- Schaltplan aufmachen
- Icon "ADD" anklicken (oder "add" in die Kommandozeile tippen)
- in der auftauchenden Liste mit allen Biblitheken die gemerkte suchen,
aufklappen, das gemerkte Bauelement suchen, Doppelklick und im
Schaltplan einfügen
- falls die gemerkte Bibliothek in der Liste mit dem Add-Befehl nicht
auftaucht: man muß eagle sagen, welche Bibliotheken benutzt werden
sollen. Dafür den Befehl "use" benutzen. Es werden im ADD-Dialog nur die
"used" Biblitheken angezeigt. Das umschalten zwischen "in use / not in
use" kann man auch im control-panel machen. Der aktuelel Zustand wird
mit dem grauen oder grünen Punkt hinter dem Bibliotheksnamen
dargestellt.
- Wenn man sich den Device-Namen (s.o.) gemerkt hat, kann man im
ADD-Dialog auch nach dem Bauteil suchen lassen, muß man nicht händisch
alle Bibliotheken abklappern.
Im Suchfeld eintragen:
- BC338 sucht nach genau dem Exakten Wort "BC338"
- xBC338x (das x durch * ersetzen wegen der
Forums-Automatik-Formatierung) sucht nach allen Wörtern, die BC338
enthalten
Gruß, Maik

[michael_ (Gast)]

Uwe °. schrieb:
> Aktuell suche ich für sch und brd den Transistor C945 mit Sockel E C B.
> Du siehst, den passenden Sockel gibt es und (erstmal) uninteressant
> welcher Typ es im Schaltplan ist.

Warum willst du auch so einen exotischen Typ nehmen?
Vermutlich meinst du den 2SC945.

Nach meinem Verständnis hat der aber B C E.
Man muß da aufpassen.
Da muß man eben selbst das Bauelement anlegen, da es anscheinend niemand
anderes verwendet.

[Uwe °. (ossabow)]

Hallo Maik,

ja späte Antwort aber beser als nie ;-))
Ich fang mal unten an, bin doch gestern am "grünen Punkt" gescheitert.
Man kann im Schaltplan die lib "Aktualisieren" aber deswegen wird diese
noch lange nicht (unter add) aufgeführt.Da hätte mir Deine Antwort
langges suchen erspart aber so habe ich doch viel anderes mit
aufgeschnappt.
Die Bibliotheken  habe ich zum testen des exp-project-lbr ULP in anderem
Pfad verbogen.
Dann vorweg ein dickes Dankeschön für Deine Mühe! ... aber ich kann es
nicht nachvollziehen :-(
Die (oben verwendete) Transitorlib finde ich nicht wieder, bei anderen
ist die Rückwärtssuche ebenfalls nicht möglich.

Maik F. schrieb:
> - in der auftauchenden Liste mit allen Biblitheken die gemerkte suchen,
> aufklappen, das gemerkte Bauelement suchen, Doppelklick und im
> Schaltplan einfügen
Das merken funktioniert oft nicht
Möglicherweise fehlt mir die Funktion mehr als anderen. Auch das ich die
Platine nicht einfach umdrehen kann (das ulp funktioniert nicht)
kompliziert das Aufnehmen fertiger Platinen. Zur Reparatur finde ich
besser zur Schaltung wenn ich die Platine "nachbaue", ist verständlich
was ich meine?
Ja, die Programme werden immer komplexer/besser und wir immer älter.

CYL Uwe

[Uwe °. (ossabow)]

michael_ schrieb:
> Warum willst du auch so einen exotischen Typ nehmen?
> Vermutlich meinst du den 2SC945.

Hi michael,
der Typ ist egal nur der Sockel muß C E B sein da es zur Dokumentation
angefertigt wird.

CYL Uwe

[Bimbo. (Gast)]

Du findest sehr viele How-Tos, wie man sich seine Bauteile selber macht.
Kommt sowieso besser, die eigenen individuell erstellten Bauteile in
eigenen Bibliotheken zu sammeln.

[Uwe °. (ossabow)]

Hi Bimbo
Ja gibt viele Beiträge. Ich wollte ja nur rausfinden wie ein passend
vorhandenes Device übernommen werden kann. Wenn ich im Baumarkt das
passende LED Leuchtmittel nicht finde, baue ich es auch nicht selber.

[michael_ (Gast)]

Uwe °. schrieb:
> Aktuell suche ich für sch und brd den Transistor C945 mit Sockel E C B.

Uwe °. schrieb:
> Hi michael,
> der Typ ist egal nur der Sockel muß C E B sein da es zur Dokumentation
> angefertigt wird.

Sortiere das nochmal!
Male mal auf, was du willst. Bei Transistoren wird von unten auf die
Beinchen gesehen.

[Maik F. (Firma: ibfeew) (mf_hro)]

Hallo Uwe,

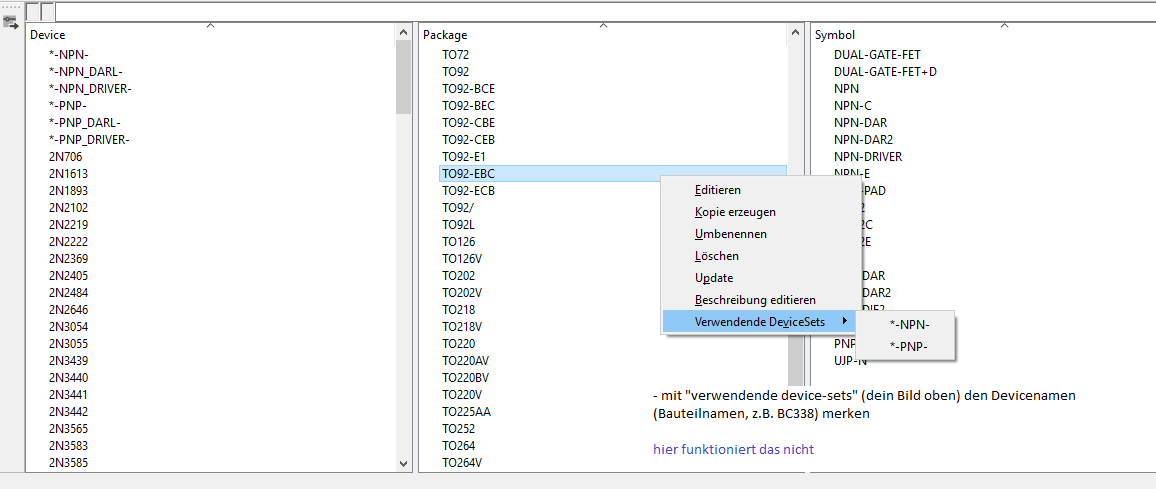

bei deinem Bild ist der Devicename/Bauteilname das in dem Kontextmenu
angezeigte "-npn-", du mußt dir also "-npn-" für die spätere Suche
merken. Die Bibliothek selber heißt "transistor.lbr", das ist eine mit
eagle original mitgelieferte Bibliothek.
Falls du die Verzeichnispfade verbogen hast, mußt du im control-panel
unter Optionen-->Verzeichnisse-->Biblitheken sicherstellen, daß auch die
original Bibliotheksverzeichnisse angezeigt und durchsucht werden. Es
können mehrere Suchpfade eingetragen werden, jeweils durch Semikolon
getrennt. Bei mir werden z.B. 3 Bibliothekspfade durchsucht:
$EAGLEDIR\lbr;C:\IBFEEW\02_CAD\01_Eagle\lbr;C:\IBFEEW\02_CAD\01_Eagle\do
wnloads
Achtung: je nach Version ist nach Verzeichnisumstellung ein
eagle-Neustart nötig.
sicherheitshalber alle Bibliotheken einbinden: control-panel -->
Rechtsklick auf "Bilitheken"  --> "alle Bibliotheken laden"
Dann sollte auch die original "transistor.lbr" eingebunden sein und in
dieser das generische Bauelement "-npn-" zu finden sein.
Maik

[Uwe °. (ossabow)]

Ohh Maik wie recht Du hast! Asche auf mein Haupt.
Mit den lib´s komme ich soweit klar, aber mann muß aufpassen wenn
mehrere Controlpanel-Fenster auf sind.
Ja den -npn- finde ich und es passt :-)).

Danke, hilft bestimmt auch anderen.
Danke auch an Michael

CYL Uwe
