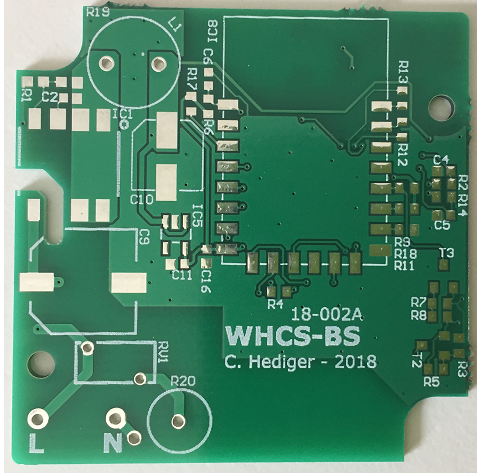

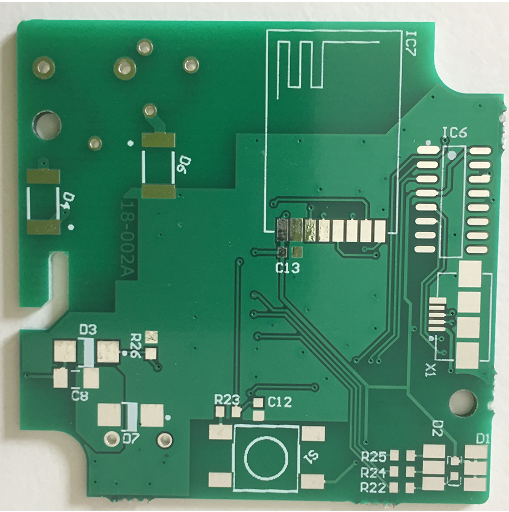

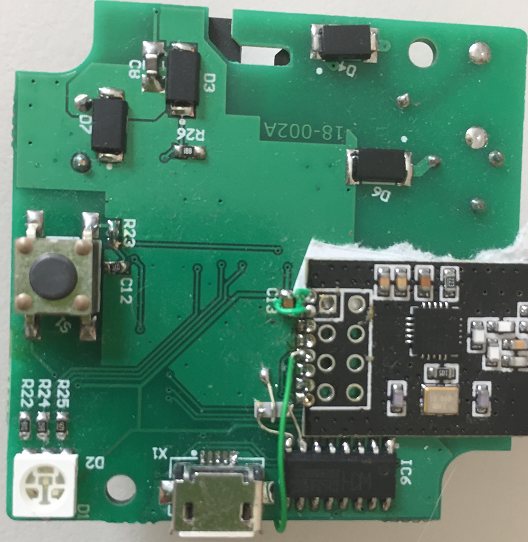

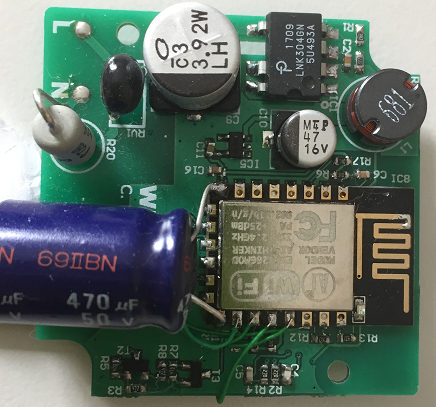

Hallo zusammen Habe vor einiger Zeit eine Leiterplatte mit ESP8266 Modul, NRF24L01 sowie Netzspeisung gemacht. Habe nun beim aufräumen einige dieser Platten gefunden und dachte mir ich frage mal ob hier Interesse besteht. Leider haben sich beim Design ein paar Fehler eingeschlichen. So fehlt dem CHG340 leider ein Resonator. Zudem ist die Verbindung von NRF24L01 und ESP8266 unglücklich gewählt (geht beim ESP8266 zwar an die SPI Schnittstelle jedoch an jene welche auch am SPI-Flash des ESP8266 hängt) Wer also vor hat auch die NRF24L01 Funktionalität zu verwenden, müsste ein wenig umstricken. Wer jedoch nur 230V + CHG340 (zur direkten Programmierung des ESPs mittels Arduino) und ESP8266 möchte, dem genügt das Anbringen eines Resonators. Anbei ein Paar Bilder sowie den Schaltplan für die fehlerhafte Version. Die Leiterplatten passen übrigens (in Form, evtl. nicht in höhe je nach Bestückung!) in ein Hammondgehäuse. http://www.hammondmfg.com/pdf/1551RFL.pdf *Preisvorstellung:* 1.30 EUR pro Stück Bei Interesse bitte PN an mich oder direkt hier: https://databyte.ch/?product=whcs-bs-rev-a Der grosse Kondensator beim ESP Modul ist übrigens nicht notwendig... Hier noch die notwendigen Modifikationen: Verbindung ESP8266 <-> NRF24L01 MISO → GPIO5 MOSI → GPIO4 SCK → GPIO0 CE → GPIO15 CS → GPIO2 IRQ → Getrennt! Dabei ist zu beachten, dass die vorherigen Verbindungen vom ESP8266 zum NRF24L01 Modul getrennt werden sollten. USB Programmierschnittstelle: Missing Resonator for USB Sonstiges: Taster beschaltung, fehlender PullDown Für R20 kann ein Fusible-Resistor eingesetzt werden um die Sicherheit im Dauerbetrieb weiter zu erhöhen!
:
Bearbeitet durch User
Hallo, stört da die fehlende Netztrennung nicht ein wenig? Zumindest vermisse ich einen ausdrücklichen Hinweis darauf! Gruß aus Berlin Michael
Michael U. schrieb: > stört da die fehlende Netztrennung nicht ein wenig? Rein elektrisch gesehen nicht. Aber Sicherheitstechnisch hast du natürlich recht! Ich bin davon ausgegangen, dass dies für den hiesigen Bastler durchaus erkennbar ist. Hier aber nochmals den Hinweis darauf: ACHTUNG! KEINE galvanische Trennung vorhanden!!! Alle Teile führen bei Speisung über das Stromnetz Netzspannung!!!
